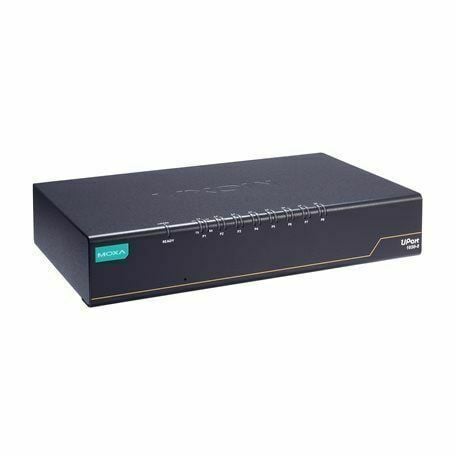

UPort 1610-8-G2
USB to 8-port RS-232 serial hub
UPort® 1600-8-G2 Serisi USB-seri dönüştürücüler, seri bağlantı noktasının genişletilmesine ihtiyaç duyan dizüstü veya iş istasyonu bilgisayarları için idealdir. Sahada farklı seri cihazlara bağlanması gereken veya standart COM portu ya da DB9 konnektörü bulunmayan sistemler için gerekli olan bu cihazlar, ek arayüz dönüştürücü ihtiyacını ortadan kaldırır.
Bilgisayar ile UPort cihazı arasında daha sağlam ve güvenilir bir bağlantı sağlamak için, vida kilitli USB kablo ile birlikte gelir. Ayrıca UPort® 1650-8-G2 modelinin desteklediği zincirleme bağlantı özelliği sayesinde, güç adaptörüne ihtiyaç duymadan 32 adede kadar seri cihaz bağlanabilir.
UPort® 1600-8-G2 Serisi, USB bağlantısını RS-232/422/485 seri arayüze dönüştürerek eski seri cihazlarla sorunsuz bir uyumluluk sunar.
- USB 3.2 desteği
- 512 bayt FIFO önbellek ve akış kontrolüyle gelişmiş performans
- Windows ve Linux dahil olmak üzere birçok işletim sistemi için sürücü desteği
- 50 bps ila 921.6 kbps arasında baud hızı (özel baud hızları desteklenir)
- Güç, TX ve RX için çift yönlü LED durum göstergeleri
- Güç adaptörüne gerek kalmadan 32 bağlantı noktasına kadar zincirleme kullanım
- -40 ila 75°C arası çalışma sıcaklığına sahip modeller
- 2 kV izolasyon korumalı seri port (“-I” modelleri için)
| Model | Açıklama |
|---|---|
| UPort 1610-8-G2 | USB to 8-port RS-232 serial hub |
| UPort 1650-8-G2 | USB to 8-port RS-232/422/485 serial hub |
| UPort 1650-8-G2-Hub | USB to 8-port RS-232/422/485 serial hub, with 3 downstream USB type A ports |
| UPort 1650-8-G2-T | USB to 8-port RS-232/422/485 serial hub, -40 to 75°C (-40 to 167°F) |
| UPort 1650I-8-G2 | USB to 8-port RS-232/422/485 serial hub, 2 kV isolation |
| UPort 1650I-8-G2-T | USB to 8-port RS-232/422/485 serial hub, 2 kV isolation, -40 to 75°C (-40 to 167°F) |
| Çalışma Sıcaklığı | : | 0/+60C |
| RS-232 | : | 8 |
| USB | : | 1 |
USB Interface
USB Standards
USB 1.1/2.0 compliant
USB 3.2 Gen 2
Speed
5 Gbps, 480 Mbps, 12 Mbps
No. of USB Ports
1 x UFP for all models, and 3 additional DFP for UPort 1650-8-G2-Hub
USB Connector
USB type B (UFP) for all models, and type A (DFP) for UPort 1650-8-G2-Hub
Serial Interface
Serial Interface
Connector
DB9 male
No. of Ports
8
Serial Standards
RS-232: UPort 1610-8-G2
RS-232/422/485: All other models
FIFO
512 bytes
Baudrate
50 bps to 921.6 kbps (supports non-standard baudrates)
Parity
None, Even, Odd, Space, Mark
Data Bits
5, 6, 7, 8
Stop Bits
1, 1.5, 2
Flow Control
RTS/CTS, XON/XOFF
RS-485 Data Direction Control
Automatic Data Direction Control (ADDC)
Pull High/Low Resistor for RS-485
1 kilo-ohm, 150 kilo-ohms
Terminator for RS-485
120 ohms
Surge
0.5 kV
Isolation
2 kV (I models)
Serial Signals
Serial Signals
RS-232
TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422
Tx+, Tx-, Rx+, Rx-, GND
RS-485-4w
Tx+, Tx-, Rx+, Rx-, GND
RS-485-2w
Data+, Data-, GND
Serial Software Features
Serial Software Features
Windows Drivers
Windows 11, 10, 8.1, 8, and 7
Windows Server 2022, 2019, 2016, 2012 R2, 2012 and 2008 R2
Linux Drivers
Kernel 6.x, 5.x and 4.x
Mac Drivers
macOS version (Intel 64): 13, 12, 11 and 10.1x
Virtual Machine
VMware Fusion (Windows on macOS 13, 12, 11, 10.1x, Intel 64) VMWare ESXi (Linux kernel 4)
Parallels Desktop (Windows on macOS 13, 12, 11, 10.1x, Intel 64)
Arm®-based Platform Support
Linux kernel 6.x, 5.x and 4.x
Android API
Android 3.1.x and later
Power Parameters
Power Parameters
Input Voltage
UPort 1610-8-G2/1650-8-G2 models:
5 VDC by USB bus power or 12 to 48 VDC by external power adaptor
UPort 1650I-8-G2 models/1650-8-G2-Hub:
12 to 48 VDC by external power adaptor
Input Current
UPort 1610-8-G2: 308 mA @ USB 2.0, 495 mA @ USB 3.2, 260 mA @ 12 VDC
UPort 1650-8-G2 models: 466 ma @ USB 2.0, 652 mA & USB 3.2, 350 mA @ 12 VDC
UPort 1650I-8-G2 models: 530 mA @ 12 VDC
UPort 1650-8-G2-Hub: 2,250 mA @ 12 VDC
Output Power Rating
UPort 1650-8-G2-Hub: 900 mA @ 5 VDC (USB 3.2)
500 mA @ 5 VDC (USB 2.0)
Physical Characteristics
Physical Characteristics
Housing
Metal
Dimensions
216 x 41.5 x 121.6 mm (8.50 x 1.63 x 4.79 in)
Weight
UPort 1610-8-G2: 650 g (1.43 lb)
UPort 1650-8-G2 models: 670 g (1.48 lb)
UPort 1650I-8-G2 models: 678 g (1.49 lb)
UPort 1650-8-G2-Hub: 689 g (1.52 lb)
IP Rating
IP20
Environmental Limits
Environmental Limits
Operating Temperature
Standard models: 0 to 60°C (32 to 140°F)
-T models: -40 to 75°C (-40 to 167°F)
Storage Temperature
-40 to 75°C (-40 to 167°F)
Ambient Relative Humidity
5 to 95% (non-condensing)
Standards and Certifications
Standards and Certifications
EMC
EN 55032/35
EMI
CISPR 32, FCC Part 15B Class A
EMS
IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Power: 1 kV
IEC 61000-4-5 Surge: Power: 1 kV, Signal: 0.5 kV
IEC 61000-4-6 CS: 3 V; 150 kHz to 80 MHz
IEC 61000-4-8 PFMF
Safety
IEC 62368-1
EN 62368-1
UL 62368-1 (CB)
KC
Green Product
RoHS, CRoHS, WEEE
Vibration
IEC 60068-2-6
IEC 60068-2-64
Shock
IEC 60068-2-27
Freefall
IEC 60068-2-31
MTBF
MTBF
Standards
Telcordia Standard SR332, Telcordia Issue 2
Time
UPort 1610-8-G2: 1,431,860 hrs
UPort 1650-8-G2 models: 951,145 hrs
UPort 1650I-8-G2 models: 782,795 hrs
UPort 1650-8-G2-Hub: 823,983 hrs
