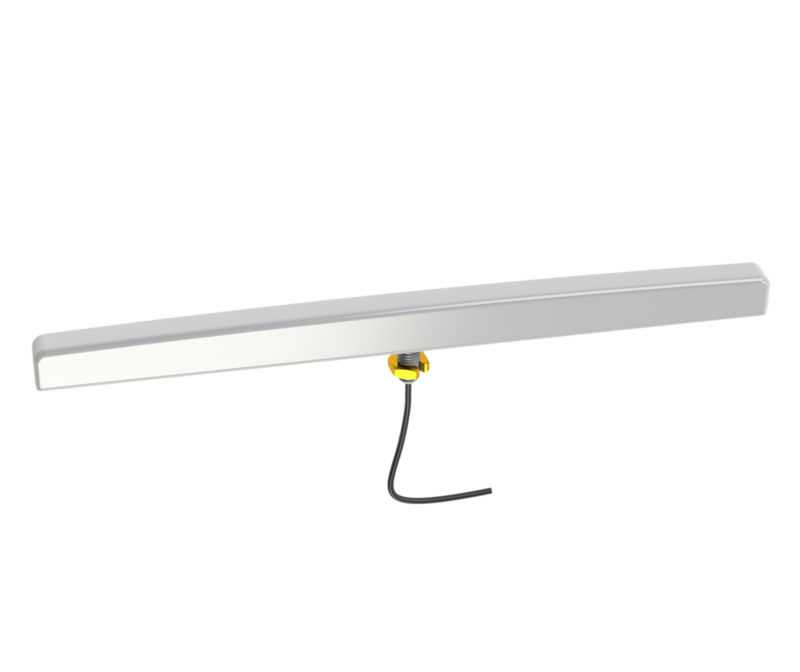

A-DASH-0001-V1 (DASH-1)

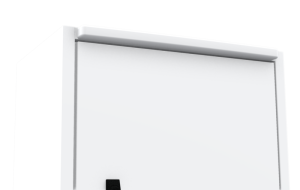

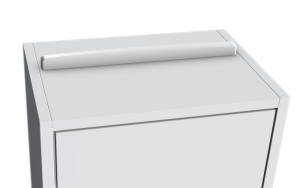

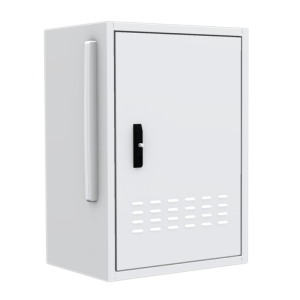

POYNTING DASH-1 anteni, özellikle Akıllı Sayaçlar ve IoT uygulamaları için tasarlanmıştır. Bu çok yönlü anten, tipik olarak akıllı sayaç kutularının üstüne veya yanına monte edilen iç ve dış mekan kullanımı için uygundur. DASH-1 anteni, 690 - 2700MHz LTE frekans bantlarını destekler. Tüm 690 - 2700MHz LTE / hücresel bantlar üzerinde üstün bir elektrik performansına sahiptir.
- Futureproof geniş bant LTE anten
- Akıllı Sayaç, M2M, IoT uygulamaları için ideal
- Futureproof geniş bant LTE anten
- 3G ve 2G teknolojileriyle uyumlu
- Arttırılmış bağlantı kararlılığı
- Kolay montaj
- Akıllı Sayaç, Gaz & Su Sayaçları
- Akıllı Bina : Klima kontrol, Geçiş Güvenlik Kontrol Sistemleri
- Dijital Gösterge Panoları
- Akıllı Sulama Sistemleri
- Depo ve Lojistik Sistemleri
- Endüstriyel Fabrika Otomasyonu ve M2M Sistemleri
- Tarım M2M ve IoT Uygulamaları
| • Zigbee | • Wi-Fi |
| • Z-Wave | • Wi-Fi HaLow |
| • LoRaWan | • LTE-M/NB-IoT |
| • Sigfox | • Bluetooth |
Electrical Specifications
|
Operating Frequency |
690 - 2700 MHz |
|
Gain (Max) |
4 dBi |
|
VSWR |
< 2.5:1 over 95% of the band |
|
Feed Power Handling |
10 W |
|
Input impedance |
50 Ohm (nominal) |
|
Polarisation |
Linear Horizontal / Vertical (installation dependent) |
|
Cable loss |
1dB/m @ 900 MHz |
|
Cable |
RG 174 |
|
Cable length |
1m |
|
Connector |
Right Angle MCX |
|
DC Short |
Yes |
Mechanical Specifications
|
Product Dimensions (L x W x D) |
258mm x 34mm x 13mm |
|
Packaging Material |
Poly bag |
|
Packaged Dimensions |
265mm x 100mm x 15mm |
|
Weight |
60g |
|
Packaged Weight |
70g |
|
Radome Material |
ABS/PC (Halogen Free) |
|
Radome Colour |
Pantone Black or Cool Gray 1C |
|
Mounting |
Adhesive backing & M8 x 17mm spigot with M8 brass nut |
Environmental Specifications
|
Wind Survival |
160 km/h |
|
Temperature Range (Operating) |
-40°C to +75°C |
|
Environmental Conditions |
IP67 (excl. Spigot Mounting) |
|
Operating Relative Humidity |
Up to 98% |
|
Storage Humidity |
5% to 95% non-condensing |
|
Storage Temperature |
-40°C to +75°C |
Certification Approvals and Standards
|
Cable Flammability rating |
UL 94-HB |
|
Water Ingress Protection Ratio/ Standard |
IP 67 (NEMA 4X) |
|
Impact resistance |
IK 08 |
|
Salt Spray |
MIL-STD 810F/ASTM B117 |
|
Product Safety |
Complies with UL, CE, EN, CSA and IEC standards |
