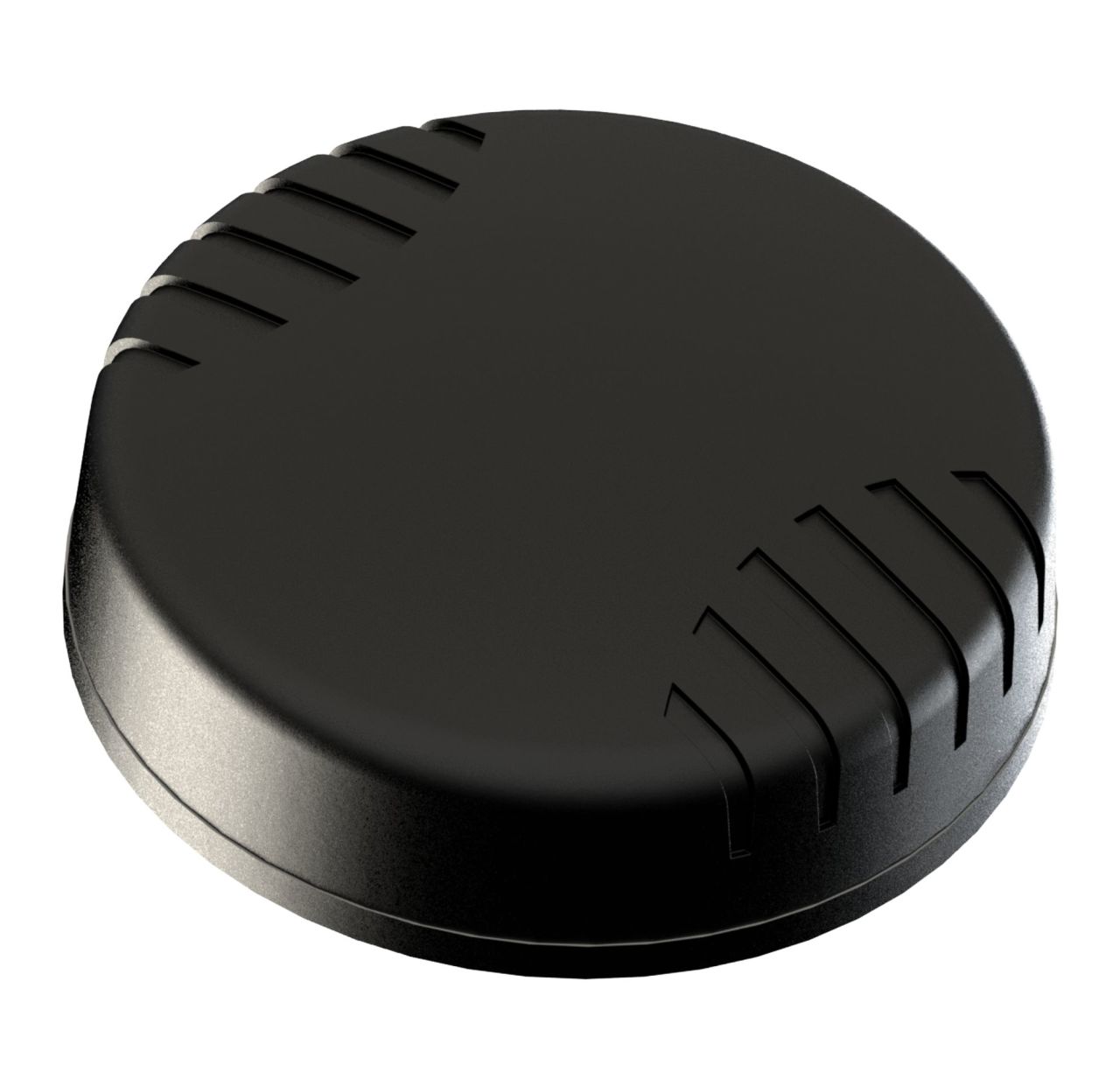

A-OMNI-0232-V1 (OMNI-232)
WIDEBAND OMNI-DIRECTIONAL PUCK ANTENNA 795MHZ-960MHZ & 1710MHZ-2170MHZ & 2300MHZ-2400MHZ & 2500MHZ-2700MHZ
MAX GAIN: 5 DBI

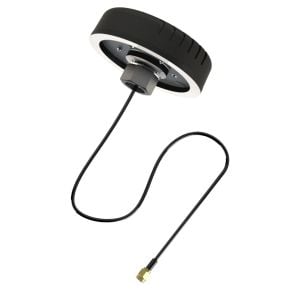

OMNI-232 PUCK anten, GSM / 3G / UMTS / LTE bandı için geliştirilmiş düşük kazançlı ve çok yönlü antendir. İç mekan uygulamaları ve kapasite geliştirme çözümleri de dahil olmak üzere geniş bir uygulama yelpazesi için idealdir. OMNI-232 paket içeriğinde SMA(erkek) konnektörü ile sonlandırılmış 0.5mt kablo mevcuttur.
- Futureproof geniş bantlı LTE anteni
- 3G ve 2G teknolojileri ile kullanılabilir
- Sağlam ve dayanıklı tasarım
- Suya dayanıklı
- Kararlılığı arttırılmış bağlantı
- M2M uygulamalarına uygun
Electrical Specifications
|
Frequency |
795 - 960 MHz 1710 - 2170MHz 2300 - 2400MHz 2500 - 2700MHz |
|
Gain (Max) |
5 dBi |
|
VSWR |
< 2.5:1 over %90 of the band |
|
Feed Power Handling |
10 W |
|
Input impedance |
50 Ohm (nominal) |
|
Polarisation |
Linear Vertical |
|
Cable loss |
0.85dB/m @ 900 MHz 1.25dB/m @ 2000 MHz 1.45dB/m @ 2500 MHz |
|
DC Short |
Yes |
Mechanical Specifications
|
Product Dimensions (L x W x D) |
102mm x 32mm (circular) |
|
Packaged Dimensions |
200mm x 160mm |
|
Weight |
164g |
|
Packaged Weight |
167g |
|
Radome Material |
PC (Polycarbonate) |
|
Radome Colour |
Pantone-Black RAL-Black |
|
|
Environmental Specifications
|
Wind Survival |
160 km/h |
|
Temperature Range (Operating) |
-40°C to +85°C |
|
Environmental Conditions |
Outdoor/Indoor |
|
Operating Relative Humidity |
Up to 98% |
|
Storage Humidity |
5% to 95% non-condensing |
|
Storage Temperature |
-40°C to +85°C |
Certification Approvals and Standards
|
Flammability rating |
UL 94-V0 EN 13823 |
|
Water Ingress Protection Ratio/ Standard |
IP 67 (NEMA 4X) |
|
Impact resistance |
IK 10 |
|
Salt Spray |
MIL-STD 810F/ASTM B117 |
|
Product Safety |
Complies with UL, CE, EN, CSA and IEC standards |
