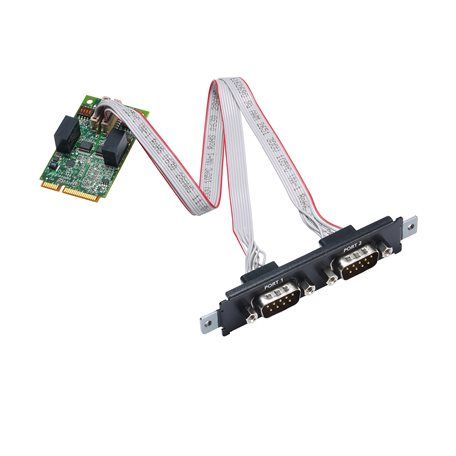

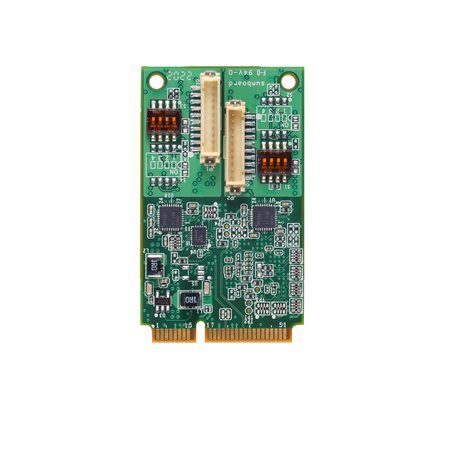

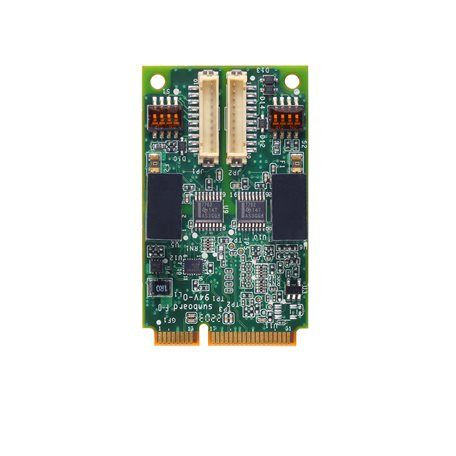

CP-102N-I-T
2-port RS-232 Mini PCI Express serial board with 2.5 kV capacitive isolation, -40 to 85°C operating temperature
CP-102N, endüstriyel otomasyon sistemi ve endüstriyel PC üreticileri için tasarlanmış çok portlu bir seri karttır. Herhangi bir Mini PCI Express yuvasıyla uyumludur. Anakart yalnızca 3.3 VDC güç kaynağı gerektirir; bu, DIN raylı PC'lerden standart boyutlu PC'lere kadar çeşitli ana bilgisayarlarla çalışabileceği anlamına gelir.
CP-102N Windows ve Linux işletim sistemlerini destekler. Ayrıca dört adet RS-232 seri bağlantı noktası, 921.6 kbps'lik hızlı bir baud hızını destekler. CP-102N, çok çeşitli seri çevre birimleriyle uyumluluğu sağlamak için full-modem kontrol sinyalleri sağlar. Aynı zamanda 1kV'luk hatlar arası aşırı gerilim koruması ve 2.5kV'luk izolasyon (-I modeli için) sağlayarak çok çeşitli endüstriyel ortamlarla uyumluluk sağlar.
- Mini PCIe arayüz desteği
- Hızlı veri iletimi için 921.6kbps maksimum baud hızı
- 128 bayt FIFO ve çip üzerinde H/W, S/W akış kontrolü
- Windows ve Linux da dahil olmak üzere çok çeşitli işletim sistemleri için sağlanan sürücüler
Serial Interface
Comm. Controller 16C550C compatible
Bus Mini PCI Express
Connector 2 x DB9 male
DB9 male
FIFO 128 bytes
No. of Ports 2
Serial Standards RS-232
Baudrate 50 bps to 921.6 kbps (supports non-standard baudrates)
Stop Bits 1, 1.5, 2
Parity None, Even, Odd, Space, Mark
Flow Control None, RTS/CTS, XON/XOFF
Isolation 2.5 kV (I models)
Serial Signals
RS-232 TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
Serial Software Features
Windows Drivers Windows 7/8/8.1/10/11 (x86/x64), Windows 2008 R2/2012/2012 R2/2016/2019 (x64), Windows Server 2022
Linux Drivers Linux kernel 4.x, Linux kernel 5.x
Power Parameters
Power Parameters
Input Current
CP-102N-T: 377 mA @ 3.3 VDC
CP-102N-I-T: 458 mA @ 3.3 VDC
Physical Characteristics
Physical Characteristics
Dimensions 30 x 50.95 mm (1.18 x 2 in)
Environmental Limits
Environmental Limits
Operating Temperature -40 to 85°C (-40 to 185°F)
Storage Temperature (package included) -20 to 85°C (-4 to 185°F)
Ambient Relative Humidity 5 to 95% (non-condensing)
Standards and Certifications
Standards and Certifications
EMC
EN 55032/35
EMI
CISPR 32, FCC Part 15B Class A
EMS
IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
IEC 61000-4-5 Surge: Power: 2 kV, Signal: 1 kV
IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
IEC 61000-4-8 PFMF
Declaration
Declaration
Green Product RoHS, CRoHS, WEEE
MTBF
Time CP-102N-I-T: 3,512,504 hrs
CP-102N-T: 4,715,178 hrs
Standards Telcordia (Bellcore) Standard TR/SR
Standards Telcordia (Bellcore) Standard TR/SR
