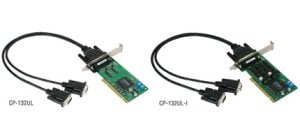

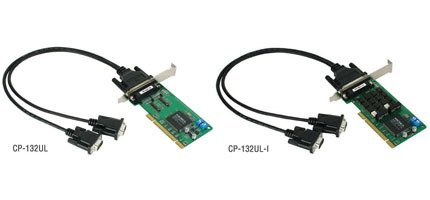

CP-132UL-I-T

2-port RS-422/485 Universal PCI serial boards (with optional 2 kV isolation)


CP-132UL ve CP-132UL-I, uzun mesafe, çok noktalı, PC tabanlı veri toplama çözümü gerektiren endüstriyel otomasyon uygulamaları için tasarlanmış 2 portlu universal PCI kartlardır. RS-485 iletişimi, hat sürücüsünü etkinleştirmek ve devre dışı bırakmak için hassas zamanlama kontrolü gerektirir. Moxa’nın CP-132UL/UL-I kartlarını çalıştıran "Turbo Seri Motor™" çipi, RS-485’in RS-232 olarak kullanımını kolaylaştıran on-chip ADDC® ile birlikte gelir. CP-132UL/UL-I Universal PCI kartları her ikisi de 921,6 kbps'ye varan veri hızlarına ulaşabilen iki RS-422/485 seri bağlantı noktasına sahiptir. RS-485 modunda, kartlar 1.2 km'lik bir aralık içinde 31 adet (daisy chain) RS-485 cihazına bağlanabilir. Uzun mesafeli RS-485 iletişimi söz konusu olduğunda ekipman hasarını önlemek için 2kV elektrik izolasyon korumasına sahip olan CP-132UL-I modeli seçilmelidir.


  • Over 800 kbps data throughput for top performance
  • 921.6 kbps maximum baudrate for super fast data transmission
  • ADDC® provides automatic data direction control for RS-485 signals
  • Transmit data up to 1.2 km with RS-422/485
  • 128-byte FIFO and on-chip S/W flow control
  • Compatible with 3.3/5 V PCI and PCI-X
  • Drivers provided for a broad selection of operating systems, including the latest Windows and Linux
  • MD1 low profile form factor fits small-sized PCs
  • Wide temperature model available for -40 to 85°C environments

ÜRÜN SİPARİŞ KODLARI :


CP-132UL-DB9M

2 Port UPCI Board, w/ DB9M Cable, RS-422/485, Low Profile

CP-132UL-T

2 Port UPCI Board, RS-422/485, Low Profile, Wide Temperature

CP-132UL-I-DB9M

2 Port UPCI Board, w/ DB9M Cable, RS-422/485, w/ Isolation, Low Profile

CP-132UL-I-T

2 Port UPCI Board, RS-422/485, w/ Isolation, Low Profile, Wide Temperature

• Hardware
Comm. Controller MU860 (16C550C compatible)
Bus 32-bit Universal PCI
Connector DB25 female
• Serial Interface
Number of Ports 2
Serial Standards RS-422/485
Max. No. of Boards per PC 8
• Serial Line Protection
Electrical Isolation 2 kV (CP-132UL-I only)
• Performance
Baudrate 50 bps to 921.6 kbps (supports non-standard baudrates)
• Serial Communication Parameters
Data Bits 5, 6, 7, 8
Stop Bits 1, 1.5, 2
Parity None, Even, Odd, Space, Mark
Flow Control XON/XOFF, RTS Toggle (RS-232 only)
• Serial Signals
RS-422 TxD+(B), TxD-(A), RxD+(B), RxD-(A), RTS+(B), RTS-(A), CTS+(B), CTS-(A), GND
RS-485-4w TxD+(B), TxD-(A), RxD+(B), RxD-(A), GND
RS-485-2w Data+(B), Data-(A), GND
• Physical Characteristics
Dimensions CP-132UL: 64.4 x 120 mm (2.53 x 4.72 in)
CP-132UL-I: 64.4 x 120 mm (2.53 x 4.72 in)
• Driver Support
Windows Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows Server 2008 R2/2012/2012 R2/2016 (x64), DOS, Windows Embedded CE 5.0/6.0, Windows XP Embedded
Linux Linux 2.4.x, 2.6.x, 3.x
Unix-like Systems QNX 6, SCO OpenServer, UnixWare 7, Solaris 10, FreeBSD
Note Please refer to Moxa’s website for the latest driver support information.
• Environmental Limits
Operating Temperature Standard Models: 0 to 55°C (32 to 131°F)
Wide Temp. Models: -40 to 85°C (-40 to 185°F)
Storage Temperature -40 to 85°C (-40 to 185°F)
Ambient Relative Humidity 5 to 95% (non-condensing)
• Standards and Certifications
EMC EN 55032/24
EMI CISPR 32, FCC Part 15B Class B
EMS IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
• MTBF (mean time between failures)
Time 1,647,832 hrs
Standard Telcordia (Bellcore) TR/SR
• Power Requirements
Input Current CP-132UL: 120 mA @ 5 VDC
CP-132UL-I: 490 mA @ 5 VDC
• Warranty
Warranty Period 5 years
