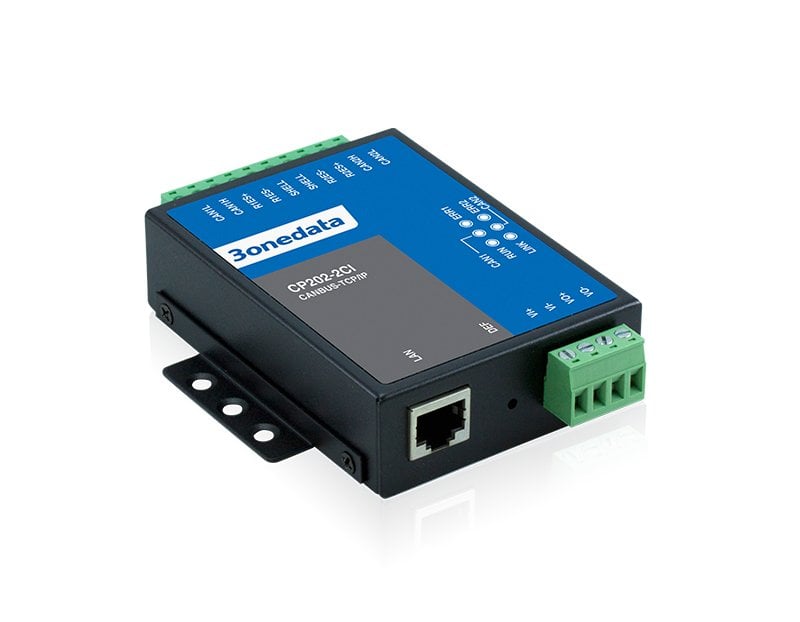

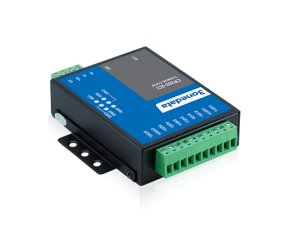

CP202-2CI
CAN Bus to Ethernet converter
2-port CAN to Ethernet converter, 9-48VDC
- 2x CAN ve 1x 10/100Base-T(X) Ethernet port
- TCP Server, TCP Client, UDP Server, UDP Client, UDP Rang ve UDP Multicast destekler
- 5K-1000Kbps baudrate
- Çalışma sıcaklığı: -40~75℃
CP202-2CI, 2 CAN portu ve 1 adet 10/100Base-T(X) Ethernet portu içeren bir CAN sunucusudur. CAN-BUS ağının iletişim aralığını genişletmek için CAN-BUS ile Ethernet arasında ara bağlantı kurabilir.
TCP, UDP, TELNET, ARP, ICMP, HTTP, DNS ve DHCP gibi çoklu ağ protokollerini destekler. Erişim kontrolü, hızlı yapılandırma, çevrim içi yükseltme gibi tam yönetim fonksiyonlarına sahiptir. Her CAN portu, dört TCP veya UDP oturumunu destekler ve TCP sunucusu, TCP istemcisi, UDP sunucusu, UDP istemcisi, UDP Rang ve UDP Multicast gibi çalışma modlarına sahiptir. TELNET ve WEB erişim yöntemleri de mevcuttur.
Cihaz üzerindeki DEF butonu ile fabrika ayarlarına kolayca döndürülebilir. Fansız tasarım, düşük güç tüketimi, geniş çalışma sıcaklık aralığı ve EMC uygunluğu ile PLC kontrol ve yönetimi, bina otomasyonu, sağlık otomasyon sistemi, ölçüm cihazı ve çevre izleme sistemi gibi birçok uygulamada tercih edilmektedir.
| Çalışma Sıcaklığı | : | -40/+75C |
| Toplam Port Sayısı | : | 3 |
| 10/100BaseT(X) | : | 1 |
| CAN Port | : | 2 |
|
Ethernet Port |
Standard: 10Base-T, 100Base-TX Protocol: TCP, UDP, ARP, HTTP, TELNET, ICMP, DHCP, DNS Rate: 10/100M Automatic Flow Control, MDI/MDI-X Autotunning Interface quantity: 1 Interface form: RJ45 Duplex mode: Self-adaptive Full/Half Duplex Mode Operating mode: 4 sessions, support operating modes like TCP Server, TCP Client, UDP Server, UDP Client, UDP Rang and UDP Multicast
|
| CAN Interface |
Standard: CAN2.0A, CAN2.0B Interface quantity: 2 CAN ports CAN signal: CANH, CANL Duplex mode: 2-wire Half Duplex Mode Baud rate: 5kbps~1000kbps Load capacity: support concurrent transmitting of 110 nodes Transmission distance: 40m~10km Interface form: adopt 10-pin 5.08mm pitch terminal blocks Terminating resistor: optional built-in 120Ω terminating resistor Interface protection: 2KVAC isolation protection
|
| Configuration |
WEB configuration management, TELNET configuration, Windows configuration tool
|
| Security |
Classification of User Permissions, IP Address Filtering, MAC Address Filtering
|
|
LED Indicator
|
Power supply indicator, Ethernet port indicator, CAN running indicator, CAN error indicator |
|
Power Requirement
|
9~24VDC 4-pin 5.08mm pitch terminal blocks
|
|
Power Consumption |
No-load: 1.0W@12VDC Full-load: 1.1W@12VDC
|
|
Environmental Limit |
Operating temperature: -40~75℃ Storage temperature: -40~75℃ Relative humidity: 5%～95%(no condensation)
|
|
Physical Characteristic |
Housing: IP40 protection, metal Installation: wall mounting Dimension (W x H x D): 70.6mm×94mm×26mm Weight: 253g
|
|
Industrial Standard |
IEC 61000-4-2 (ESD, electrostatic discharge), Level 3 Air discharge: ±8kV Contact discharge: ±6kV IEC 61000-4-4 (EFT, electrical fast transient pulses), Level 3 Power supply: ±2kV Ethernet port: ±1kV CAN port: ±2kV IEC 61000-4-5 (Surge), Level 3 Power supply: common mode±2kV, differential mode±1kV Ethernet port: ±2kV CAN port: common mode±2kV, differential mode±1kV Shock: IEC 60068-2-27 Free fall: IEC 60068-2-32 Vibration: IEC 60068-2-6
|
|
Certification |
CE, FCC, RoHS |
