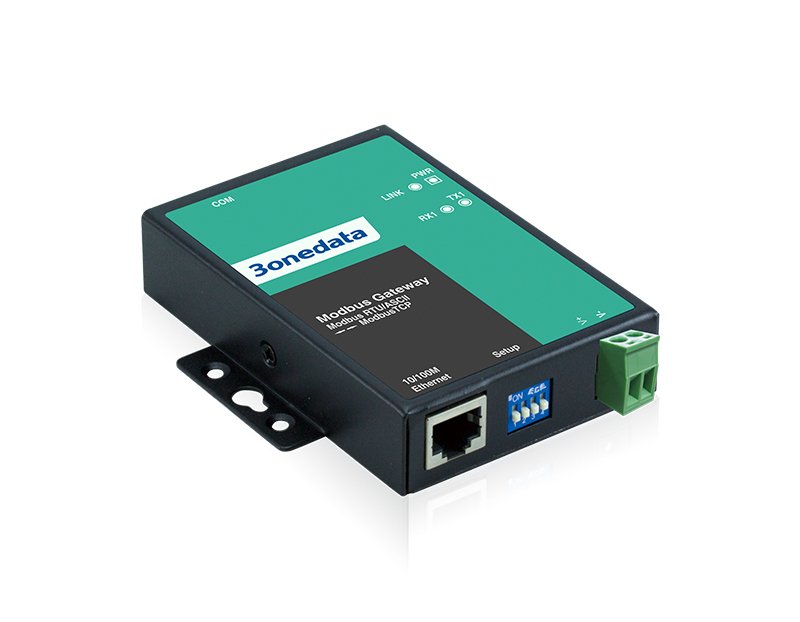

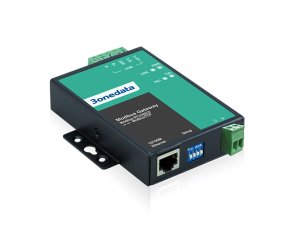

GW1101-1D(RS-232)
Ethernet Modbus Gateway
1*RS-232 + 1*10/100Base-T(X), tek güç kaynağı 12-48VDC, duvar montajı
- 1 adet RS-232 veya RS-422/485 seri port, 1 adet 10/100Base-T(X) Ethernet portu
- Modbus RTU/ASCII ile Modbus TCP protokolleri arası çift yönlü çevrim
- RTU Master, RTU Slave, ASCII Master, ASCII Slave çalışma modları
- Sunucu ve istemci cihazlar arasında esnek erişim için "Virtual & Real ID mapping"
- Çalışma sıcaklığı: –40~75℃
GW1101 Serisi Modbus gateway ürünleri, Modbus RTU/ASCII ve Modbus TCP entegrasyonu için tasarlanmıştır. Bu seri, RS-232 ve RS-422/485 içeren iki tip üründen oluşur.
Seri; Modbus, TCP, IP, UDP, TELNET, ARP, ICMP, HTTP, DNS ve DHCP gibi protokolleri destekler. RTU Master modunda 32 TCP Slave, RTU Slave modunda ise 16 TCP Master bağlantısını destekler. WEB ve TELNET arayüzleri ile kolay yönetim sağlar.
Cihaz üzerindeki DIP SWITCH ile fabrika ayarlarına kolayca dönebilirsiniz. Fansız tasarım, düşük güç tüketimi, geniş çalışma sıcaklığı ve EMC uygunluğu ile PLC kontrolü, bina otomasyonu, sağlık otomasyonu, ölçüm cihazları ve çevre izleme sistemlerinde yaygın kullanılır.
| Model | Açıklama |
|---|---|
| GW1101-1D(RS-232) | 1*RS-232 + 1*10/100Base-T(X), single power supply 12-48VDC, wall-mounting |
| GW1101-1D(RS-485) | 1*RS-422/485 + 1*10/100Base-T(X), single power supply 12-48VDC, wall-mounting |
| Çalışma Sıcaklığı | : | -40/+75C |
| Toplam Port Sayısı | : | 2 |
| RS-232 | : | 1 |
| Konnektör Tipi | : | RJ45 |
| 10/100BaseT(X) | : | 1 |
| MODBUS | : | VAR |
|
Ethernet Port |
Standard: 10Base-T, 100Base-TX Protocol: Modbus TCP, TCP, IP, UDP, ARP, HTTP, TELNET, SNMP, ICMP, DHCP, DNS Rate: 10/100M automatic flow control, MDI/MDI-X autotunning Interface quantity: 1 Interface form: RJ45 Duplex mode: full/half duplex mode self-adaption
|
| Serial Port |
Standard: EIA RS-232C, RS-485, RS-422 Protocol: Modbus RTU/ASCII Quantity of serial port: 1 RS-232 or RS-485/422 serial port RS-232 signal: RXD, TXD, DTR, GND, DSR, RTS, CTS, DCD RS-485 signal: D+, D-, GND RS-422 signal: T+, T-, GND, R+, R- Baud rate: 300-115200bps Data bit: 5bit, 6bit, 7bit, 8bit Parity bit: None, Even, Odd, Space, Mark Stop bit: 1bit, 2bit Interface form: RS-232, adopt RJ45; RS-485/422, adopt 5 pins 5.08mm pitch terminal blocks Flow control: RTS/CTS, DTR/DSR, XON/XOFF Pull high/low resistor for RS-485: 4.7 kΩ Operating mode: RTU Master, RTU Slave, ASCII Master and ASCII Slave Connection quantity: up to 32 TCP Slave requests are supported under Master mode up to 16 TCP Master connections are supported under Slave mode
|
| Configuration |
WEB configuration management, TELNET configuration, Windows configuration tool
|
| Security |
Classification of User Permissions, IP address filtering, MAC address filtering, WEB Console, TELNET Console
|
|
Indicator
|
Power supply indicator, Ethernet port indicator, serial port indicator |
|
Power Requirement
|
9~48VDC, 2 pins 5.08mm pitch terminal blocks
|
|
Power Consumption |
GW1101-1D(RS-232) No-load: 0.53W@24VDC Full-load: 0.77W@24VDC GW1101-1D(RS-485) No-load: 0.86W@24VDC Full-load: 1.15W@24VDC
|
|
Environmental Limit |
Operating temperature range: -40~75℃ Storage temperature range: -40~85℃ Relative humidity: 5%～95%（no condensation）
|
|
Physical Characteristic |
Housing: IP40 protection, metal Installation: wall mounting Dimension (W x H x D): 69mm×22mm×100mm Weight: 230g
|
|
Industrial Standard |
IEC 61000-4-2 (ESD, Electro-static Discharge), Level 3 Air discharge: ±8kV Contact discharge: ±6kV Shock: IEC 60068-2-27 Free fall: IEC 60068-2-32 Vibration: IEC 60068-2-6
|
|
Certification |
CE, FCC, RoHS |
