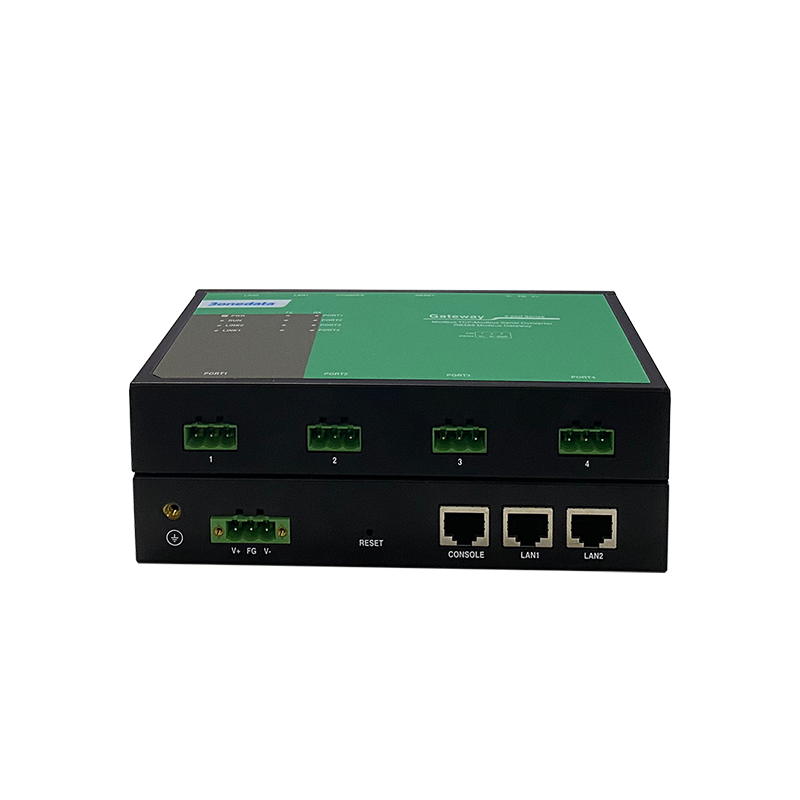

GW1114-4DI(RS-485)-TB-P(12-48VDC)
4 Port RS-485 to Ethernet Modbus Gateway
- 4 port serial to Ethernet converter, 4 adet RS-485 serial port’un 2 adet 10/100Base-T(X) otomatik uyarlamalı Ethernet arayüzüne dönüştürülmesini destekler
- Modbus RTU/ASCII ile Modbus TCP protokolleri arasında dönüşüm desteği
- RTU Master, RTU Slave, ASCII Master, ASCII Slave ve diğer çalışma modlarını destekler
- Master ve Slave cihazlar arasında esnek erişim sağlamak için virtual ve real ID mapping desteği
- Farklı network ortamlarının gereksinimlerini karşılamak için redundant mode, switching mode ve dual IP mode gibi network modlarını destekler
- 12~48VDC geniş voltaj aralığında güç girişi desteği
- -40~75℃ geniş çalışma sıcaklık aralığı desteği
GW1114-4DI(RS-485)-TB-P(12-48VDC), Modbus RTU/ASCII ve Modbus TCP ağlarını entegre etmek için tasarlanmış bir Modbus gateway cihazıdır; Modbus RTU/ASCII ile Modbus TCP protokolleri arasında dönüşüm gerçekleştirebilir. Ürün, 4 adet RS-485 serial port’u 2 adet 10/100Base-T(X) otomatik uyarlamalı Ethernet porta dönüştürmeyi destekler. Farklı uygulama senaryolarının gereksinimlerini karşılamak için masaüstü veya duvar montajına uygun yapıda tasarlanmıştır.
Modbus gateway, Modbus, TCP, IP, UDP, TELNET, ARP, ICMP, HTTP, HTTPS, SNMP, SSH, SMTP, SNTP, DNS ve DHCP gibi birçok network protokolünü destekler. Ayrıca Access Control, Rapid Configuration, Online Upgrading gibi kapsamlı yönetim fonksiyonlarına sahiptir. RTU Master, RTU Slave, ASCII Master, ASCII Slave ve diğer çalışma modlarını destekler; 256’ya kadar Modbus TCP client (master) erişimini ve 128 adede kadar Modbus TCP server (slave) cihaz bağlantısını destekler. TELNET, WEB ve SSHD gibi erişim modlarını da destekler. Kullanıcı dostu network yönetim sistemi arayüzü, sade ve pratik işletim tasarımı sayesinde kullanıcıya verimli bir deneyim sunar.
Cihazın fabrika ayarlarına dönmesi RESET butonu aracılığıyla gerçekleştirilebilir. Her bir RS-485 port, elektromanyetik girişimin etkilerini önlemek için özel izolasyon bileşenleriyle donatılmıştır. Donanım yapısı fansız, düşük güç tüketimli, geniş sıcaklık ve voltaj aralığına uygun şekilde tasarlanmıştır ve zorlu EMC gereksinimlerine sahip endüstriyel ortamlarda çalışabilmek için kapsamlı endüstriyel standart testlerinden geçmiştir.
Kullanım alanları: PLC kontrol ve yönetimi, bina otomasyon sistemleri, sağlık otomasyon sistemleri, ölçüm cihazları ve çevresel izleme sistemleri.
| Model | Açıklama |
|---|---|
| GW1114-4DI(RS-485)-TB-P(12-48VDC) | 4*RS-485 + 2*10/100Base-T(X) RJ45 (dual IPs and MACs), single power supply 12~48VDC, desktop or wall mounting, -40~75℃ operating temperature |
Ethernet
Standard: 10Base-T, 100Base-TX
Protocol: Modbus TCP, TCP, IP, UDP, ARP, HTTP, TELNET, SNMP, ICMP, DHCP, DNS
Rate: 10/100M Automatic Flow Control, MDI/MDI-X Autotunning
Interface quantity: 2
Interface form: RJ45
Duplex mode: Full/Half Duplex Mode Self-adaption
Serial Port
Standard: EIA RS-485
Quantity of serial port: 4 RS-485 serial ports
RS-485 signal: D+, D-, GND
Baud rate: 110bps-15200bps (customizable110bps-921600bps)
Data bit: 7bit, 8bit
Parity bit: None, Even, Odd, Space, Mark
Stop bit: 1bit, 2bit
Interface form: 3-pin 5.08mm pitch terminal blocks
Direction control: RS-485 direction adopts Automatic Data Direction Control (ADDC)
Load capacity: RS-485 supports 32 points polling (customizable 256 points)
Transmission distance: RS-485, 1200m
Pull up/down resistor for RS-485: 4.7kΩ
Electromagnetic isolation strength: 3kVDC/2KVrms
Operating mode: RTU Master, RTU Slave, ASCII Master and ASCII Slave
Connection quantity: support up to 256 Modbus TCP client (master) accesses and connect up to 128 Modbus TCP server (slave) devices.
Console Port
CLI command line management port (RS-232), RJ45
Configuration Method
WEB configuration management, TELNET configuration, Windows configuration tool, SSHD configuration
Security
User right classification, IP address filtering, MAC address filtering, SNMP/ Mail /System Log alarm, HTTP/HTTPS/SSHD/TELNET access control
Indicator
Power supply indicator, Ethernet port indicator, serial port indicator, running indicator
Power Supply
This device provides 12~48VDC power supply which is 3-pin 5.08mm pitch terminal block, the power supply supports non-polarity connection.
Power Consumption
No-load: 2.1W@12VDC (high temperature 75℃)
Full-load: 2.5W@12VDC (high temperature 75℃)
Working Environment
Operating temperature: -40~75℃
Storage temperature:-40~85℃
Relative humidity: 5%～95%(no condensation)
Physical Characteristic
Housing: IP40 protection, metal
Installation: Desktop and Wall Mounting
Dimension (W x H x D): 170mm×30mm×110mm (lugs are not included)
Weight: 0.52kg
Industrial Standard
IEC 61000-4-2 (ESD, electrostatic discharge), Level 3
Air discharge:± 8kV
Contact discharge: ±6kV
IEC 61000-4-4 (EFT, electrical fast transient pulses), Level 3
Power supply: ±2kV
Signal: ±1kV
IEC 61000-4-5 (Surge), Level 3
Power supply: common mode±2kV, differential mode±1kV
Signal: common mode ±2kV, differential mode ±1kV
Shock: IEC 60068-2-27
Free fall: IEC 60068-2-32
Vibration: IEC 60068-2-6
Authentication
CE, FCC, RoHS
