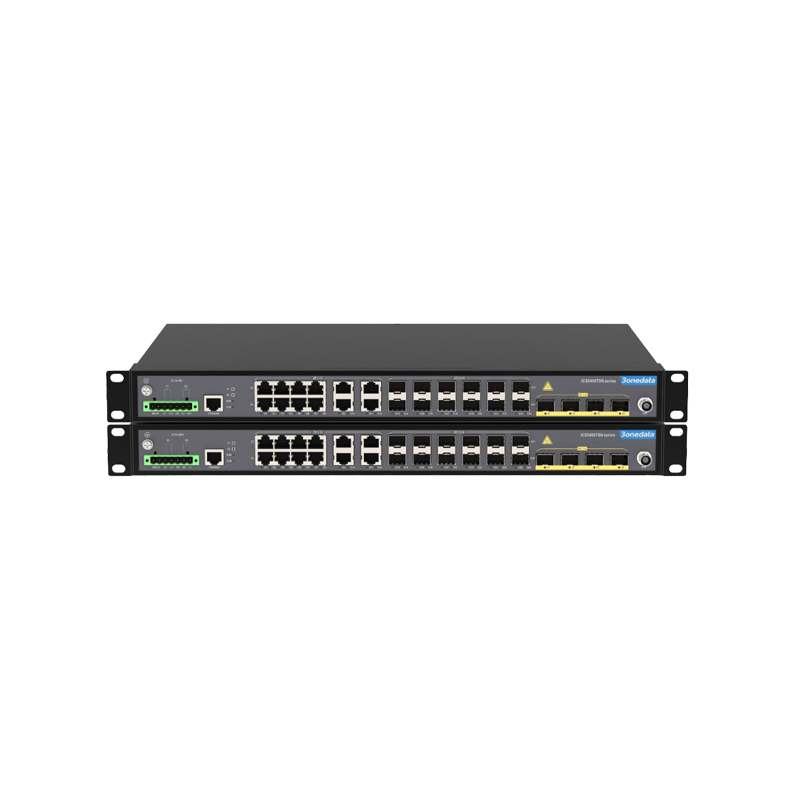

ICS5400TSN-12GT12GS4XS-2LV
12*10/100/1000Base-T(X) RJ45 +12*100/1000Base-X SFP + 4*1G/2.5G/10GBase-X SFP slot, dual power supply: 24VDC (12~48VDC)
28 Port Gigabit/10 Gigabit Layer 3 TSN Endüstriyel Ethernet Switch
- 12 adet Gigabit copper port + 12 adet Gigabit SFP slot + 4 adet 10 Gigabit SFP+ slot
- Precision Time Protocol (PTP) desteği; yüksek hassasiyetli zaman senkronizasyonu gereksinimlerini karşılamak için sub-mikrosaniye düzeyinde senkronizasyon doğruluğu sağlar
- TSN (Time Sensitive Networking) protokol standartları desteği: IEEE802.1AS, IEEE802.1Qbv, IEEE802.1Qbu, IEEE802.1CB, IEEE802.1Qci ve IEEE802.1Qcc; düşük gecikme ve yüksek güvenilirlikle deterministik veri iletimi sağlar
- MRP ring network desteği; yeniden yapılandırma süresi <200 ms
- Ring patented technology kullanımı; single ring, coupling ring, chain, Dual-homing ring network function ve ağ arızasında <20 ms otomatik recovery time desteği
- Opsiyonel DC (12~48 VDC) veya AC (90~264 VAC) dual power supply girişi; dual power supply redundancy desteği
- -40~60 ℃ çalışma sıcaklık aralığı desteği
ICS5400TSN-12GT12GS4XS serisi; TSN (Time Sensitive Networking) özelliklerini entegre eden 28 portlu Gigabit/10 Gigabit Layer 3 endüstriyel Ethernet switch’lerdir. Gigabit copper port, Gigabit SFP slot ve 10 Gigabit SFP+ slot sunar; karşı uçtaki cihaz ile port hızı ve duplex modunu self-negotiation yöntemiyle otomatik olarak eşleştirebilir. 12~48 VDC veya 90~264 VAC güç besleme seçeneklerini destekler ve rack montaj modunu kullanır; böylece farklı uygulama sahalarının gereksinimlerini karşılar.
TSN (Time Sensitive Networking), IEEE802.1 TSN çalışma grubu tarafından geliştirilen bir dizi protokol standardıdır. Bu standart, Ethernet veri iletiminin zaman hassasiyet mekanizmasını tanımlar ve bazı trafik paketlerinin öncelikli olarak iletilmesine izin vererek, geçiş planlama (gating scheduling) mekanizması ve bant genişliği rezervasyonu ile Ethernet üzerinde iş trafiğinin iletim performansını güvence altına alır. Bu yaklaşım, standart Ethernet’e deterministiklik ve güvenilirlik ekleyerek kritik verilerin iletimi için Ethernet’in kararlı ve tutarlı servis seviyeleri sunmasını sağlar. Mevcut desteklenen temel TSN protokolleri şunlardır: IEEE 802.1AS, IEEE 802.1Qbv, IEEE 802.1Qbu, IEEE 802.1CB, IEEE 802.1Qci ve IEEE 802.1Qcc (Netconf/Yang).
Ağ yönetim sistemi; IPv6, PTP, TSN, RIP, OSPF, PIM, VRRP, ISIS, NAT, Ring, STP/RSTP/MSTP, ERPS, VLAN, IGMP/MLD, IGMP/MLD Snooping, DHCP Server/Relay, LLDP, LACP ve port mirroring gibi çok sayıda network protokolü ve endüstri standartları desteği sunar. SNMP merkezî yönetim, port istatistikleri, storm suppression, network diagnosis, online upgrade gibi kapsamlı yönetim işlevlerine sahiptir. CLI, HTTP, HTTPS, TELNET, SSH, Netconf ve diğer erişim yöntemlerini destekler. Kullanıcı dostu arayüz tasarımı ve kolay, pratik kullanım sayesinde ağ yönetim sistemi güçlü bir kullanıcı deneyimi sağlar.
Giriş güç beslemesi iki bağımsız güç devresinden oluşur; bu sayede güç kaynaklarından biri arızalansa bile cihazın normal çalışması sağlanır. Güç beslemesinde veya portta link arızası oluştuğunda ALM göstergesi yanar ve alarm verir; aynı anda röleye bağlı alarm cihazı da hızlı saha arıza tespiti için uyarı gönderir. Donanım fanless, düşük güç tüketimli ve geniş sıcaklık aralığına sahip olacak şekilde tasarlanmıştır; zorlu EMC gereksinimlerine uygun olduğunu kanıtlayan sıkı endüstriyel standart testlerinden geçmiştir. AP kapsama alanı, demiryolu taşımacılığı, akıllı şehir, güvenli şehir, yeni enerji, akıllı şebeke ve akıllı üretim gibi birçok endüstriyel alanda yaygın olarak kullanılabilir.
| Model | Açıklama |
|---|---|
| ICS5400TSN-12GT12GS4XS-2LV | Layer 3, 12*10/100/1000Base-T(X) RJ45 +12*100/1000Base-X SFP + 4*1G/2.5G/10GBase-X SFP slot, dual power supply: 24VDC (12~48VDC), rack mounting, -40~60℃ operating temperature |
| ICS5400TSN-12GT12GS4XS-2HV | Layer 3, 12*10/100/1000Base-T(X) RJ45 +12*100/1000Base-X SFP + 4*1G/2.5G/10GBase-X SFP slot, dual power supply: 220VAC (90~264VAC), rack mounting, -40~60℃ operating temperature |
Standard & Protocol
IEEE 802.3 for 10Base-T
IEEE 802.3u for 100Base-TX
IEEE 802.3ab for 1000Base-T
IEEE 802.3z for 1000Base-X
IEEE 802.3ae for 10GBase-X
IEEE 802.1AS, IEEE 802.1Qbv, IEEE 802.1Qbu, IEEE 802.1CB, IEEE
802.1Qci, IEEE 802.1Qcc for TSN
IEEE 802.3x for Flow Control
IEEE 802.1D for Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
IEEE 802.1s for Multiple Spanning Tree Protocol
ITU-T G.8032 for ERPS
IEEE 802.1Q for VLAN
IEEE 802.1AB for LLDP
IEEE 802.3ad for LACP
TSN
PTP, QBU, QBV, Stream, CB, QCI, Netconf + YANG configuration
Management
SNMP v1/v2c/v3 centralized managed equipment, LLDP, DHCP Server, DHCP Relay, port speed limit, port isolation, port statistics, file management, online upgrade, log information, Syslog server
Security
User privilege classification, SSH/HTTPS protocol authorization, access control, SNMP, RMON, link flap protection, port loop detection, IPDT, IPv6DT, Smart-Link, NAT, port alarm and power alarm.
Switch Function
802.1Q VLAN, MAC, static aggregation, LACP, ARP, storm suppression
Unicast / Multicast
IGMP-Snooping, MLD-Snooping, IGMP, MLD, PIM-SM, PIM-DM, IPv6-PIM-SM, IPv6-PIM-DM
Redundancy Technology
MRP, Ring, STP/RSTP/MSTP, ERPS
Routing Technique
RIP, RIPng, OSPF, OSPFv3, ISIS, VRRP, IPv6 VRRP, BGP
Troubleshooting
Ping, Traceroute, DDMI, Port mirror
Time Management
NTP Client, Time Zone Configuration
Interface
Gigabit copper port: 10/100/1000Base-T(X) self-adaption or forced mode, RJ45, Automatic Flow Control, Full/Half Duplex Mode self-adaption, MDI/MDI-X Autotunning
Gigabit SFP Slot: 100/1000Base-X self-adaption or forced mode, SFP slot
10Gigabit SFP+ slot: 1G/2.5G/10G Base-X self-adaption or forced mode, SFP+ slot
Console port: CLI command line management port (RS-232), RJ45
Alarm port: support 1 relay alarm output, using 7-pin 5.08mm pitch terminal blocks (the relay occupies 2 pins), and the current load capacity is 1A@30VDC or 0.3A@125VAC
PPS port: support one PPS input/output, adopt BNC Female, and can be connected to clock source
Indicator
Power indicator, running indicator, alarm indicator, interface indicator
Switch Property
Transmission mode: store and forward
MAC address: 32K
Cache: 32Mbit
Backplane bandwidth: 128G
Switch delay: <10μs
Power Supply
ICS5400TSN-12GT12GS4XS-LV:
Input voltage: 24VDC (12~48VDC)
Power supply quantity: dual power supply redundancy
Connection method: adopt 7-pin 5.08mm pitch terminal blocks (includes 5-pin power supply)
Connection protection: anti-reverse connection
ICS5400TSN-12GT12GS4XS-HV:
Input voltage: 220VAC (90~264VAC)
Power supply quantity: dual power supply redundancy
Connection method: adopt 7-pin 5.08mm pitch terminal blocks (includes 5-pin power supply)
Power Consumption
ICS5400TSN-12GT12GS4XS-HV:
No-load: 18.24W@220VAC
Full-load: 33.1W@220VAC
Working Environment
Operating temperature: -40~60℃
Storage temperature: -40~85℃
Relative humidity: 5%~95% (no condensation)
Mechanical Structure
Housing: IP40 protection, metal
Installation: 1U rack mounting
Dimension (W x H x D): 441.6mm×43.8mm×309.3mm (lugs are not included)
Weight: about 4kg
Industrial Standard
IEC 61000-4-2 (ESD, electrostatic discharge), Level 3
Contact discharge: ±6kV
Air discharge: ±8kV
IEC 61000-4-4 (EFT, electrical fast transient pulses), Level 3
Power supply: ±2kV
Copper port: ±2kV
IEC 61000-4-5 (Surge), Level 3
Power supply: differential mode±1kV, common mode±2kV
Copper port: ±2kV
Shock: IEC 60068-2-27
Free fall: IEC 60068-2-32
Vibration: IEC 60068-2-6
MTBF
382,614 hours
Authentication
CE, FCC, RoHS
