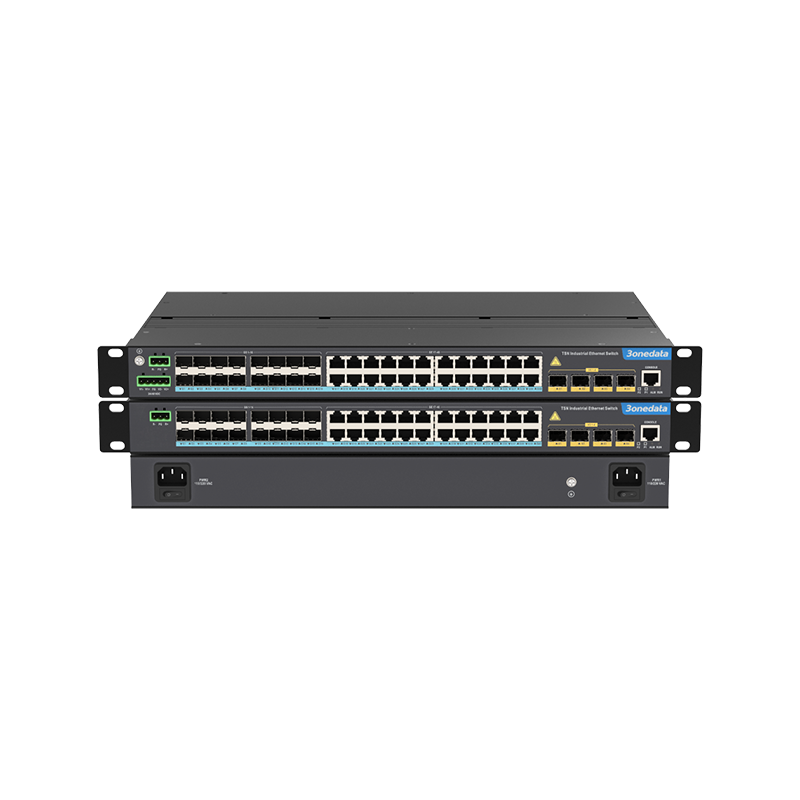

ICS5400TSN-24GT16GS4XS-2HV
24*10/100/1000Base-T(X) RJ45 +16*100/1000Base-X SFP + 4*1G/2.5G/10GBase-X SFP slot, dual power supply: 110VAC/220VAC (85~264VAC)
19 inç 1U Rack Montajlı 44 Port Gigabit/10 Gigabit Layer 3 TSN Endüstriyel Ethernet Switch
- 24 adet Gigabit copper port, 16 adet Gigabit SFP slot, 4 adet 10 Gigabit SFP+ slot
- Precision Time Protocol (PTP) desteği; yüksek hassasiyetli zaman senkronizasyonu gereksinimlerini karşılamak için sub-mikrosaniye düzeyinde senkronizasyon doğruluğu sağlar
- TSN (Time Sensitive Networking) protokol standartları desteği: IEEE802.1AS, IEEE802.1Qbv, IEEE802.1Qbu, IEEE802.1Qch, IEEE802.1CB ve IEEE802.1Qci; düşük gecikme ve yüksek güvenilirlikle deterministik veri iletimi sağlar
- Ring patented technology kullanımı; single ring, coupling ring, chain, Dual-homing function desteği
- Opsiyonel DC veya AC dual power redundancy desteği; giriş voltajı: 12~55 VDC veya 85~264 VAC
- -40~75 ℃ geniş çalışma sıcaklık aralığı desteği
ICS5400TSN-24GT16GS4XS-LN serisi; TSN (Time Sensitive Networking) özelliklerini entegre eden 44 portlu Gigabit/10 Gigabit Layer 3 endüstriyel Ethernet switch’lerdir. Seri, 2 üründen oluşur; Gigabit copper port, Gigabit SFP slot ve 10G SFP+ slot sunar. 12~55 VDC veya 85~264 VAC dual power supply girişi (opsiyonel) destekler ve farklı uygulama sahalarının gereksinimlerini karşılamak için 1U rack montaj tasarımına sahiptir.
TSN (Time Sensitive Networking), IEEE802.1 TSN çalışma grubu tarafından geliştirilen bir dizi protokol standardıdır. Bu standart, Ethernet veri iletiminin zaman hassasiyet mekanizmasını tanımlar ve bazı trafik paketlerinin öncelikli olarak iletilmesine izin vererek, geçiş planlama (gating scheduling) mekanizması ve bant genişliği rezervasyonu kullanarak iş trafiğinin iletim performansını güvence altına alır. Bu yaklaşım, standart Ethernet’e deterministiklik ve güvenilirlik ekleyerek kritik verilerin iletimi için Ethernet’in kararlı ve tutarlı servis seviyeleri sunmasını sağlar. Mevcut desteklenen temel TSN protokolleri şunlardır: IEEE 802.1AS, IEEE 802.1Qbv, IEEE 802.1Qbu, IEEE 802.1Qch, IEEE 802.1CB, IEEE 802.1Qci.
Ağ yönetim sistemi; static routing, RIP, OSPF, OSPFv3, TSN, PTP, Ring, STP/RSTP/MSTP, ERPS, 802.1Q VLAN, QoS, NAS, GVRP, MVRP, DHCP Server/Snooping/Relay, IGMP/MLD Snooping, LLDP, LACP gibi çok sayıda network protokolü ve endüstri standartları desteği sunar. Port konfigürasyonu, port istatistikleri, access control, network diagnosis, rapid configuration, online upgrade gibi kapsamlı yönetim işlevlerine sahiptir. CLI, WEB, Telnet, SNMP, SSH ve diğer erişim yöntemlerini destekler. Kullanıcı dostu arayüz tasarımı ve kolay, pratik kullanım sayesinde ağ yönetim sistemi güçlü bir kullanıcı deneyimi sağlar.
Seri, opsiyonel dual AC/DC power supply desteğine sahiptir. Giriş güç beslemesi iki bağımsız güç devresinden oluşur; bu sayede güç kaynaklarından biri arızalansa bile cihazın normal çalışması sağlanır. Güç beslemesinde veya portta link arızası olduğunda ALARM göstergesi yanar ve alarm verir; aynı anda röleye bağlı alarm cihazı da hızlı saha arıza tespiti için uyarı gönderir. Donanım fanless, düşük güç tüketimli ve geniş sıcaklık aralığına sahip olacak şekilde tasarlanmıştır; harici ısı emici (heat sink) olağanüstü ısı dağıtım performansı sağlar. Bu seri ürünler, zorlu EMC gereksinimlerine uygun olduğunu kanıtlayan sıkı endüstriyel standart testlerinden geçmiştir. Akıllı şebeke, raylı ulaşım, akıllı şehir, güvenli şehir, yeni enerji ve akıllı üretim gibi birçok endüstriyel alanda yaygın olarak kullanılabilir.
| Model | Açıklama |
|---|---|
| ICS5400TSN-24GT16GS4XS-2LV | Layer 3, 24*10/100/1000Base-T(X) RJ45 +16*100/1000Base-X SFP + 4*1G/2.5G/10GBase-X SFP slot, dual power supply: 24VDC/48VDC (12~55VDC), rack mounting, -40~75℃ operating temperature |
| ICS5400TSN-24GT16GS4XS-2HV | Layer 3, 24*10/100/1000Base-T(X) RJ45 +16*100/1000Base-X SFP + 4*1G/2.5G/10GBase-X SFP slot, dual power supply: 110VAC/220VAC (85~264VAC), rack mounting, -40~75℃ operating temperature |
Standard & Protocol
IEEE 802.3 for 10Base-T
IEEE 802.3u for 100Base-TX
IEEE 802.3ab for 1000Base-T
IEEE 802.3z for 1000Base-X
IEEE 802.3ae for 10GbE SFP+
IEEE 802.1AS PTP for TSN
IEEE 802.1Qbv
IEEE 802.1Qbu
IEEE 802.1Qch
IEEE 802.1CB
IEEE 802.1Qci
IEEE 802.3x for Flow Control
IEEE 802.1D for Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
IEEE 802.1s for Multiple Spanning Tree Protocol
IEEE 802.1Q for VLAN
IEEE802.1p for CoS
IEEE 802.1AB for LLDP
IEEE 802.3ad for LACP
ITU-T G.8032 for ERPS
TSN
PTP clock synchronization, frame preemption, time-aware shaper TAS, single stream filtering and management PSFP, frame reliability replication and FRER elimination
Management
SNMP v1/v2c/v3 Centralized Management of Equipment, RMON, QoS, LLDP, log information, Syslog server, CFM, port mirroring, DHCPv4 Server, DHCPv4/v6 Relay, file management, port statistics, DDMI
Security
User Privilege Classification, Authentication Method Configuration, SSH Configuration, HTTPS Configuration, Access Control, Port Security, NAS, ACL, IPv4/v6 Source Protection, ARP Detection, Radius Server Authentication, TACACS + Server Authentication, DHCPv4/v6 Snooping, Storm Suppression, Port Alarm, Power Supply Alarm, Loop Protection
Switch Function
802.1Q VLAN, Private VLAN, ACL, Port Trunking, Bandwidth Management, Flow Control, Port Isolation, MAC Address Table
Unicast / Multicast
IPMC, MVR, IGMP Snooping, MLD Snooping, MVRP, GVRP
Redundancy Technology
Ring, STP/RSTP/MSTP, ERPS
Routing Technique
RIP, OSPF, OSPFv3
Troubleshooting
Ping, Traceroute, Link OAM, cable detection
Time Management
NTP Client, Time Zone Configuration, PTP
Interface
Gigabit copper port: 10/100/1000Base-T(X) self-adaption or forced mode, RJ45, Automatic Flow Control, Full/Half Duplex Mode self-adaption, MDI/MDI-X Autotunning
Gigabit SFP: 100/1000Base-X self-adaption or forced mode, SFP slot
10Gigabit SFP: 1G/2.5G//10GBase-X self-adaption or forced mode, SFP+ slot
Relay: support 1 relay alarm information output, using 3-pin 5.08mm pitch terminal blocks, and the current load capacity is 1A@30VDC or 0.3A@125VAC
CONSOLE port: CLI command line management port(RS-232), RJ45
Indicator
Power indicator, alarm indicator, running indicator, interface indicator
Switch Property
Transmission mode: store and forward
MAC address: 32K
Buffer: 32Mbit
Backplane bandwidth: 160G
Switch time delay: <10μs
Power Supply
ICS5400TSN-24GT16GS4XS-LN-2LV:
Power supply range: 24VDC/48VDC (12~55VDC), dual power supply redundancy
Connection mode: 5-pin 5.08mm pitch terminal blocks
Connection protection: anti-reverse connection
ICS5400TSN-24GT16GS4XS-LN-2HV:
Power supply range: 110VAC/220VAC (85~264VAC), dual power supply redundancy
Connection mode: AC socket with switch
Power Consumption
ICS5400TSN-24GT16GS4XS-LN-2LV:
No-load: 19.5W@24VDC
Full-load: 47.3W@24VDC
Working Environment
Operating temperature: -40~75℃
Storage temperature:-40~85℃
Relative humidity: 5%～95% (no condensation)
Physical Characteristic
Housing: IP40 protection, metal
Installation: 19-inch 1U rack mounting
Dimension (W x H x D): 441.6mm×44.45mm×290mm (lugs are not included)
Industrial Standard
IEC 61000-4-2 (ESD, electrostatic discharge), Level 3
Contact discharge: ±6kV
Air discharge: ±8kV
IEC 61000-4-4 (EFT, electrical fast transient), Level 3
Power supply: ±2kV
Signal: ±2kV
IEC 61000-4-5 (Surge), Level 3
Power supply: differential mode±1kV, common mode±2kV
Signal: ±2kV
Shock: IEC 60068-2-27
Free fall: IEC 60068-2-32
Vibration: IEC 60068-2-6
Authentication
CE, FCC, RoHS
