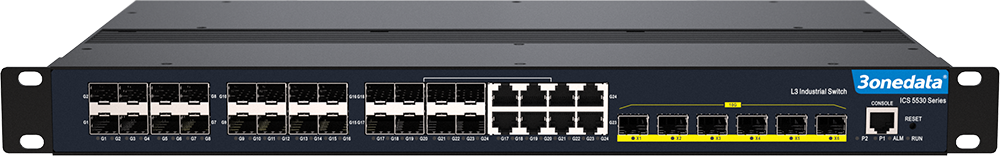

ICS5530-16GS8GC6XS-2P220
16*100/1000M SFP + 8*1000M Combo + 6*10G SFP+, dual power supply: 100~240VAC/DC
30 Port 10Gb SFP+ Layer 3 Managed Industrial Ethernet Switch
- 6 adet 10 Gigabit fiber port (SFP+ slot), 8 adet Gigabit Combo port (SFP slot veya RJ45) ve 16 adet Gigabit SFP slot desteği
- SW-Ring patented technology kullanımı; single ring, coupling ring, chain ring, Dual-homing ring network function ve ağ arızasında <20 ms otomatik recovery time desteği
- Opsiyonel DC veya AC dual power desteği; giriş voltajı: 18~72 VDC veya 100~240 VAC/DC
- -40~75 ℃ geniş çalışma sıcaklık aralığı desteği
ICS5530 serisi; 30 portlu Gigabit/10 Gigabit Layer 3 managed endüstriyel Ethernet switch’tir. Gigabit SFP slotları, Gigabit fiber ve copper Combo portlar ile 10 Gigabit SFP+ slotlar sunar. 1U rack montaj tasarımına sahiptir. Zengin arayüz çeşitliliği ve Gigabit/10 Gigabit kombinasyon bant genişliği, büyük ölçekli endüstriyel ağ uygulamalarının gereksinimlerini karşılar.
Ağ yönetim sistemi; ARP, VRRP, RIP, OSPF, BGP, STP/RSTP/MSTP, 802.1Q VLAN, QoS, IGMP static multicast, LLDP, port trunking ve port mirror gibi çok sayıda network protokolü ve endüstri standartları desteği sunar. Port konfigürasyonu, port istatistikleri, 802.1X authentication, network diagnosis, rapid configuration, online upgrade gibi kapsamlı yönetim işlevlerine sahiptir. CLI, WEB, Telnet, SSH, SNMP ve diğer erişim yöntemlerini destekler. Kullanıcı dostu arayüz tasarımı ve basit, pratik kullanım sayesinde ağ yönetim sistemi güçlü bir kullanıcı deneyimi sağlar.
Ürün, DC veya AC dual power supply desteğine sahiptir. Güç girişi iki bağımsız güç devresinden oluşur; böylece güç kaynaklarından biri arızalansa bile cihazın normal çalışması sağlanır. Güç beslemesinde veya portta link arızası olduğunda ALARM göstergesi yanar ve alarm verir; aynı anda röleye bağlı alarm cihazı da hızlı saha arıza tespiti için uyarı gönderir. Donanım fanless, düşük güç tüketimli, geniş sıcaklık ve voltaj aralığına sahip olacak şekilde tasarlanmıştır; zorlu EMC gereksinimlerine uygun olduğunu kanıtlayan sıkı endüstriyel standart testlerinden geçmiştir. Akıllı şehir, raylı ulaşım, güvenli şehir, yeni enerji, akıllı üretim gibi birçok endüstriyel alanda yaygın olarak kullanılabilir.
| Model | Açıklama |
|---|---|
| ICS5530-16GS8GC6XS-2P220 | Layer 3, 16*100/1000M SFP + 8*1000M Combo + 6*10G SFP+, dual power supply: 100~240VAC/DC, rack mounting, -40~75℃ operating temperature |
| ICS5530-16GS8GC6XS-2P(18-72VDC) | Layer 3, 16*100/1000M SFP + 8*1000M Combo + 6*10G SFP+, dual power supply: 18~72VDC, rack mounting, -40~75℃ operating temperature |
| Toplam Port Sayısı | : | 30 |
| Çalışma Sıcaklığı | : | -40/+75C |
| 10G | : | 6 |
| 100/1000Base SFP | : | 16 |
| Combo Port | : | 8 |
Standard & Protocol
IEEE 802.3 for 10Base-T
IEEE 802.3u for 100Base-TX
IEEE 802.3ab for 1000Base-T
IEEE 802.3z for 1000Base-X
IEEE 802.3ae for 10GbE SFP+
IEEE 802.3x for Flow Control
IEEE 802.1D for Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
IEEE 802.1s for Multiple Spanning Tree Protocol
IEEE 802.1Q for VLAN
IEEE 802.1p for CoS
IEEE 802.1X for 802.1X Authentication
IEEE 802.1AB for LLDP
IEEE 802.3ad for LACP
Management
SNMP v1/v2c/v3 centralized management devices, RMON, port mirroring, QoS, LLDP, DHCP Server, DHCP Client, file management, log management, port statistics, ARP
Security
User permission rating, ACL, 802.1X authentication, port alarm, power alarm, storm suppression, Telnet configuration, HTTPS configuration, SSH configuration
Switch Function
802.1Q VLAN, Static/Dynamic Aggregation, Bandwidth Management, Flow Control, Port Isolation
Unicast / Multicast
Static Multicast, GMRP, IGMP-Snooping
Redundancy Technology
SW-Ring, STP/RSTP/MSTP, ERPS, Loop Detection
Troubleshooting
Ping, Traceroute, Port Loopback
Routing Technique
VRRP, RIP, OSPF, BGP
Time Management
SNTP
Interface
Gigabit SFP slot: 100/1000Base-X SFP
10Gigabit SFP slot: 10GbE SFP+
Combo port: 10/100/1000Base-T(X) or 100/1000Base-X SFP
Console port: CLI command line management port (RS-232), RJ45
Alarm port: 2-pin 5.08mm pitch terminal blocks, support 2 relay alarm outputs, current carrying capacity 5A@30VDC or 10A@125VAC
Indicator
Running Indicator, Port Indicator, Power Supply Indicator, Alarm Indicator
Switch Property
Transmission mode: store and forward
MAC address: 16K
Buffer: 16Mbit
Backplane bandwidth: 168G
Switch time delay: <10μs
Power Supply
ICS5530-16GS8GC6XS-2P220
100~240VAC/DC
Support 2 AC redundant power supply inputs
Support 5A overcurrent protection
Single-phase socket with rocker switch
ICS5530-16GS8GC6XS-2P(18-72VDC)
18~72VDC
Support 2 DC redundant power supply inputs
Adopt 5-pin 5.08mm pitch terminal blocks (power supply occupies 3 pins)
Power Consumption
ICS5530-16GS8GC6XS-2P220
No-load:21.1W@220VAC
Full-load: 37.8W@220VAC
Working Environment:
Operating temperature: -40~75℃
Storage temperature: -40~85℃
Relative humidity: 5%～95% (no condensation)
Physical Characteristic
Housing: IP40 protection, metal
Installation: 19-inch 1U rack mounting
Weight: 5.248kg
Dimension (W x H x D): 441.6mm×44.45mm×290mm
Industrial Standard
IEC 61000-4-2 (ESD, electrostatic discharge), Level 3
Air discharge: ± 8kV
Contact discharge: ±6kV
IEC 61000-4-4 (EFT, electrical fast transient), Level 3
Power supply: ±2kV
Signal: ±1kV
IEC 61000-4-5 (Surge), Level 3
Power supply: differential mode±1kV, common mode±2kV
Signal: differential mode±1kV, common mode±2kV
Shock: IEC 60068-2-27
Free fall: IEC 60068-2-32
Vibration: IEC 60068-2-6
Authentication
CE, FCC, RoHS
MTBF
350000 hours
