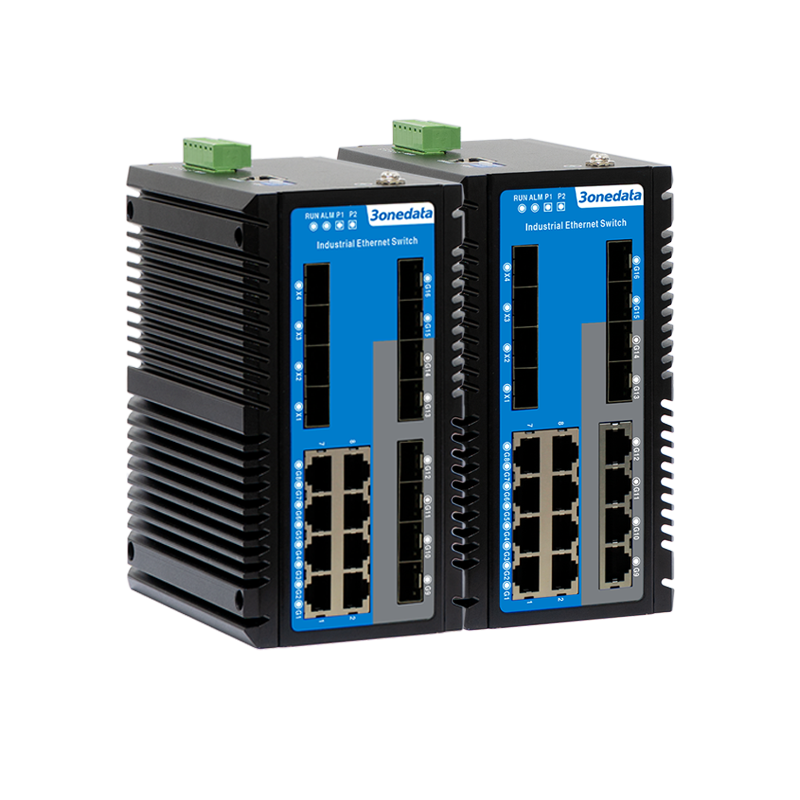

ICS6420-12GT4GS4XS-2P48
12*10/100/1000Base-T(X) RJ45 + 4*100/1000M SFP + 4*1G/10G SFP+, dual power supply: 12~48VDC
20 Port 10 Gbps Layer 3 Yönetilebilir Endüstriyel Ethernet Switch
- 4 adet 10G SFP+, 8 veya 12 adet Gigabit copper port, 4 veya 8 adet Gigabit SFP
- SW-Ring patent technology kullanımı; single ring, coupling ring, chain ring, Dual-homing ring network function ve ağ arızasında <20 ms otomatik recovery time desteği
- 10 Gigabit bant genişliği; video, ses ve verinin yüksek hızda iletimini sağlar
- Dual power supply desteği; giriş voltajı: 12~48 VDC
- -40~70 ℃ geniş çalışma sıcaklık aralığı desteği
Genel Açıklama
ICS6420 serisi; 20 portlu Gigabit/10 Gigabit Layer 3 endüstriyel Ethernet switch’lerdir. 10 Gigabit SFP+ slotları, Gigabit SFP slotları ve Gigabit copper portlar sunar. DIN-Rail veya duvar montajına uygundur. Zengin arayüz çeşitliliği, Gigabit/10 Gigabit kombinasyon bant genişliği ve yüksek performanslı, yüksek hızlı video, ses ve veri iletim kapasitesi; büyük ölçekli endüstriyel ağ uygulamalarının gereksinimlerini karşılar.
Ağ yönetim sistemi; ARP, VRRP, RIP, OSPF, BGP, NAT, ERPS, STP/RSTP/MSTP, 802.1Q VLAN, QoS, IGMP static multicast, LLDP, port trunking ve port mirror gibi çok sayıda network protokolü ve endüstri standartları desteği sunar. Port konfigürasyonu, port istatistikleri, 802.1X authentication, network diagnosis, rapid configuration, online upgrade gibi kapsamlı yönetim işlevlerine sahiptir. CLI, WEB, Telnet, SSH, SNMP ve diğer erişim yöntemlerini destekler. Kullanıcı dostu arayüz tasarımı ve kolay, pratik kullanım sayesinde ağ yönetim sistemi güçlü bir kullanıcı deneyimi sağlar.
Ürün, dual DC power redundancy desteğine sahiptir ve güç girişi iki bağımsız güç devresinden oluşur; bu sayede güç kaynaklarından biri arızalansa bile cihazın normal çalışması sağlanır. Güç beslemesinde veya portta link arızası oluştuğunda ALARM göstergesi yanar ve alarm verir; aynı anda röleye bağlı alarm cihazı da hızlı saha arıza tespiti için uyarı gönderir. Donanım fanless, düşük güç tüketimli, geniş sıcaklık ve voltaj aralığına sahip olacak şekilde tasarlanmıştır; zorlu EMC gereksinimlerine uygun olduğunu kanıtlayan sıkı endüstriyel standart testlerinden geçmiştir. Akıllı şebeke, raylı ulaşım, akıllı şehir, güvenli şehir, yeni enerji ve akıllı üretim gibi birçok endüstriyel alanda yaygın olarak kullanılabilir.
| Model | Açıklama |
|---|---|
| ICS6420-8GT8GS4XS-2P48 | Layer 3, 8*10/100/1000Base-T(X) RJ45 + 8*100/1000M SFP + 4*1G/10G SFP+, dual power supply: 12~48VDC, DIN-rail/wall mounting, -40~75℃ operating temperature |
| ICS6420-12GT4GS4XS-2P48 | Layer 3, 12*10/100/1000Base-T(X) RJ45 + 4*100/1000M SFP + 4*1G/10G SFP+, dual power supply: 12~48VDC, DIN-rail/wall mounting, -40~75℃ operating temperature |
| Toplam Port Sayısı | : | 20 |
| Çalışma Sıcaklığı | : | -40/+75C |
| 10/100/1000BaseT(X) | : | 12 |
| 100/1000Base SFP | : | 4 |
| 1G/10G | : | 4 |
Standard & Protocol
IEEE 802.3 for 10Base-T
IEEE 802.3u for 100Base-TX
IEEE 802.3ab for 1000Base-T
IEEE 802.3z for 1000Base-X
IEEE802.3ae for 10GBase-X SFP+
IEEE 802.3x for Flow Control
IEEE 802.1D for Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
IEEE 802.1s for Multiple Spanning Tree Protocol
IEEE 802.1Q for VLAN
IEEE802.1p for CoS
IEEE 802.1X for port access control
IEEE 802.1AB for LLDP
Management
SNMP v1/v2c/v3 Centralized Management Devices, RMON, Port Mirroring, QoS, LLDP, DHCP Server, File Management, Log Management, Port Statistics, ARP
Security
User permission rating, ACL, 802.1X authentication, port alarm, power alarm, storm suppression, Telnet configuration, SSH configuration, link flapping protection, NAT, DHCP snooping, loop detection, aggregation protection
Switch Function
802.1Q VLAN, Port Trunking, Bandwidth Management, Flow Control, Port Isolation
Unicast / Multicast
Static Multicast, IGMP-Snooping, PIM-DM, PIM-SM
Redundancy Technology
Ring, STP/RSTP/MSTP, ERPS
Troubleshooting
Ping, Traceroute, Port Loopback, SFP Digital Diagnosis
Routing Technique
VRRP, RIP, OSPF, BGP
Time Management
NTP Client, RTC
Interface
Gigabit copper port: 10/100/1000Base-T(X) self-adaptive RJ45, automatic flow control, support full/half duplex mode, MDI/MDI-X self-adaption
Gigabit SFP: 100/1000Base-X self-adaptive SFP slot
10Gigabit SFP+: 1000/10GBase-X self-adaptive SFP+ slot
Console port: CLI command line management port(RS-232), RJ45
Alarm port: 6-PIN 5.08mm pitch terminal blocks(relay occupies 2 pins), support 1 relay alarm output, current loading capacity is 1A/30VDC or 0.3A/125VAC
Indicator
Running Indicator, Port Indicator, Power Supply Indicator, Alarm Indicator
Switch Property
Transmission mode: store and forward
MAC address: 16K
Packet buffer size: 12Mbit
Backplane bandwidth: 128G
Power Supply
Input voltage: 12~48VDC
Redundant power supply: support dual power supply redundancy
Overcurrent protection: 3A
Connection protection: anti-reverse connection
Access terminal: 6-PIN 5.08mm pitch terminal blocks (dual power supply occupies 4 pins)
Power Consumption
No-load: 9.6W@12VDC
Full-load: 17.76W@12VDC
Working Environment
Operating temperature: -40~75℃
Storage temperature: -40~85℃
Relative humidity: 5%～95% (no condensation)
Physical Characteristic
Housing: IP40 protection, metal
Installation: DIN-Rail/wall mounting
Weight: 3176g
Dimension (W x H x D): 86.1mm×160mm×130mm
Industrial Standard
IEC 61000-4-2 (ESD, electrostatic discharge), Level 3
Air discharge: ± 8kV
Contact discharge: ±6kV
IEC 61000-4-4 (EFT, electrical fast transient), Level 3
Power supply: ±2kV
Signal: ±1kV
IEC 61000-4-5 (Surge), Level 3
Power supply: differential mode±1kV, common mode±2kV
Signal: differential mode±1kV, common mode±2kV
Shock: IEC 60068-2-27
Free fall: IEC 60068-2-32
Vibration: IEC 60068-2-6
Authentication
CE, FCC, RoHS
