IES2100SL-16T-2LV
16*10/100Base-T(X) RJ45, dual power supply 9~60VDC

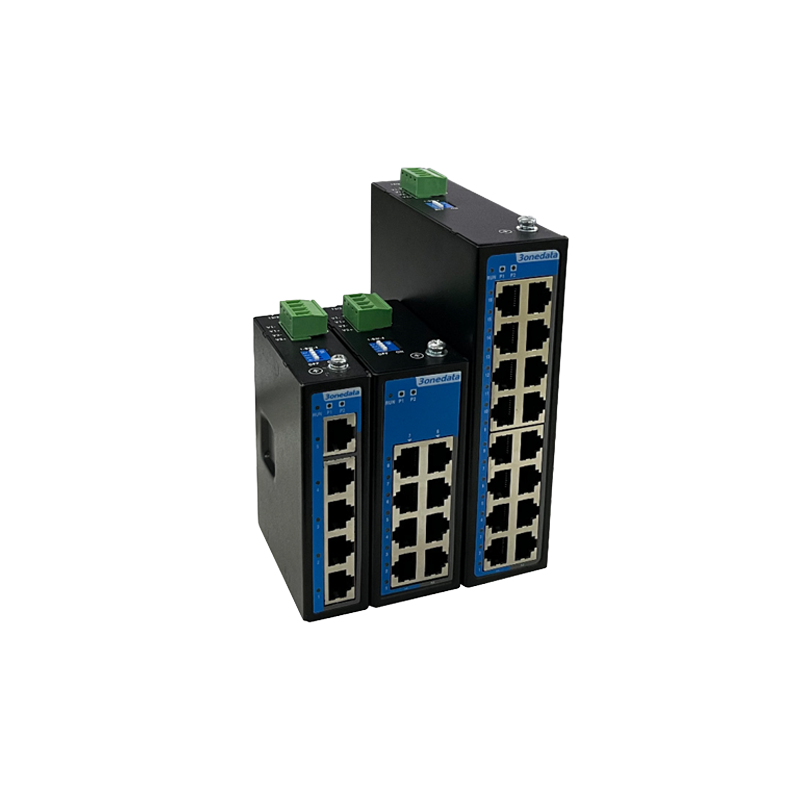

IES2100SL serisi, 5/8/16 port 100M unmanaged industrial Ethernet switch modellerinden oluşur. Seri toplam 3 ürün sunar ve 100M copper port desteği sağlar. DIN-Rail mounting yapısı sayesinde farklı uygulama senaryolarına uyum sağlar.
- Opsiyonel olarak 5, 8 veya 16 adet 100M copper port destekler
- Storm suppression, flow control, one-key VLAN (5T, 8T), loop detection (5T, 8T) gibi fonksiyonları destekler
- 2048 byte’a kadar Jumbo frame desteği
- Dual power redundancy, giriş voltajı 12/24/48 VDC (9~60VDC)
- -40~75 °C geniş çalışma sıcaklık aralığı
- IP40 koruma seviyesi destekler
DIP switch, storm suppression, flow control, VLAN ve loop detection gibi fonksiyonları aktif edebilir. Power supply yapısı iki bağımsız devreden oluştuğu için güç kaynaklarından biri arızalansa bile cihaz çalışmaya devam eder. Donanım fanless yapıdadır, düşük güç tüketir, geniş sıcaklık ve geniş voltaj aralığını destekler. Ayrıca zorlu EMC gereksinimlerine uygun olduğunu gösteren endüstriyel testlerden geçmiştir. Akıllı şehir uygulamaları, güvenli şehir çözümleri, akıllı üretim ve diğer endüstriyel alanlarda yaygın şekilde kullanılabilir.
| Model | Açıklama |
|---|---|
| IES2100SL-5T-2LV | Unmanaged, 5*10/100Base-T(X) RJ45, dual power supply 9~60VDC, DIN-Rail mounting, -40~75℃ operating temperature |
| IES2100SL-8T-2LV | Unmanaged, 8*10/100Base-T(X) RJ45, dual power supply 9~60VDC, DIN-Rail mounting, -40~75℃ operating temperature |
| IES2100SL-16T-2LV | Unmanaged, 16*10/100Base-T(X) RJ45, dual power supply 9~60VDC, DIN-Rail mounting, -40~75℃ operating temperature |
Standard & Protocol
IEEE 802.3 for 10Base-T
IEEE 802.3u for 100Base-TX
IEEE 802.3x for Flow Control
IEEE 802.1Q for VLAN
Interface
100M copper port: 10/100Base-T(X) self-adaptive RJ45, full/half duplex mode self-adaption, MDI/MDI-X autotunning
DIP switch:
5T/8T: 1-loop detection, 2-storm suppression, 3-VLAN, 4-flow control
16T: 1-flow control, 2-storm suppression, 3/4-NC
Indicator
Power indicator, running indicator, interface indicator
Switch Property
Transmission mode: store and forward
MAC address: 2K (5T/8T), 8K (16T)
Backplane bandwidth: 1G (5T), 1.6G (8T) and 3.2G (16T)
Switch time delay: <10μs
Power Supply
12/24/48 VDC (9~60VDC), dual power supply redundancy, using 4-pin 5.08mm pitch terminal blocks, support anti-reverse connection
Power Consumption
|
Available Models |
No-load |
Full-load |
|
IES2100SL-5T-2LV |
0.2W@12VDC |
0.8W@12VDC |
|
IES2100SL-8T-2LV |
0.4W@12VDC |
3.0W@12VDC |
|
IES2100SL-16T-2LV |
0.7W@48VDC |
2.9W@48VDC |
Working Environment
Operating temperature: -40~75℃
Storage temperature: -40~85℃
Relative humidity: 5%～95% (no condensation)
Physical Characteristic
Housing: IP40 protection, metal
Installation: DIN-Rail mounting
Dimension (width× height× depth):
28mm×103mm×78mm(5T),
40.6mm×103mm×78mm (8T),
40.6mm×150mm×120mm (16T)
Industrial Standard
IEC 61000-4-2 (ESD, electrostatic discharge), Level 3
Contact discharge: ±6kV
Air discharge: ±8kV
IEC 61000-4-4 (EFT, electrical fast transient pulses), Level 3
Power supply: ±2kV
Copper port: ±2kV
IEC 61000-4-5 (Surge), Level 3
Power supply: differential mode±1kV, common mode±2kV
Copper port: ±2kV
Shock: IEC 60068-2-27
Free fall: IEC 60068-2-32
Vibration: IEC 60068-2-6
Authentication
CE, FCC, RoHS
