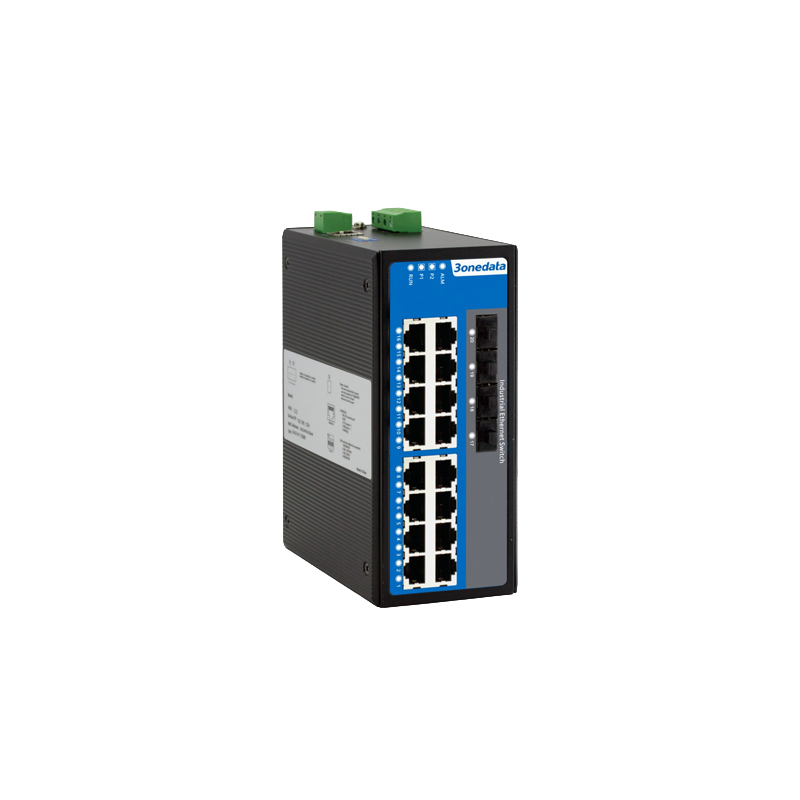

IES3020G-4GS-P(12-48VDC)
16*10/100/1000Base-T(X) RJ45 + 4*1000M SFP, dual power supply: 12~48VDC
IES3020G Serisi
16 Port veya 20 Port Full Gigabit Unmanaged Industrial Ethernet Switch
- Opsiyonel 4 x Gigabit fiber port (SFP slot) ve 16 x Gigabit copper port
- Dual power supply input destekler, giriş voltajı: 12~48VDC
- -40~75 °C geniş çalışma sıcaklık aralığı destekler
IES3020G serisi, 16/20 port full Gigabit Layer 2 unmanaged industrial Ethernet switch modellerinden oluşur. Seri; Gigabit copper port ve Gigabit SFP slot seçenekleri sunar. DIN-Rail mounting yapısı sayesinde farklı uygulama senaryolarına uyum sağlar. Power supply yapısı iki bağımsız devreden oluşur, böylece güç kaynaklarından biri arızalansa bile cihaz çalışmaya devam eder. DIP switch üzerinden cihazı yeniden başlatma (reboot) fonksiyonu kullanılabilir.
Donanım fanless yapıdadır, düşük güç tüketir, geniş sıcaklık ve geniş voltaj aralığını destekler. Sıkı endüstriyel testlerden geçmiştir ve zorlu EMC gereksinimlerine sahip ortamlarda kararlı şekilde çalışır. Akıllı şebeke, raylı sistemler, akıllı şehir uygulamaları, güvenli şehir çözümleri, yenilenebilir enerji sistemleri, akıllı üretim ve diğer endüstriyel alanlarda yaygın olarak kullanılabilir.
| Model | Açıklama |
|---|---|
| IES3020G-4GS-P(12-48VDC) | Unmanaged, 16*10/100/1000Base-T(X) RJ45 + 4*1000M SFP, dual power supply: 12~48VDC, DIN-Rail mounting, -40~75℃ operating temperature |
| IES3020G-16GT-P(12-48VDC) | Unmanaged, 16*10/100/1000Base-T(X) RJ45, dual power supply: 12~48VDC, DIN-Rail mounting, -40~75℃ operating temperature |
Standard & Protocol
IEEE 802.3 for 10Base-T
IEEE 802.3u for 100Base-TX
IEEE 802.3ab for 1000Base-T
IEEE 802.3z for 1000Base-X
Interface
Copper port: 10/100/1000Base-T(X), RJ45, Automatic Flow Control, Full/half Duplex Mode, MDI/MDI-X Autotunning
SFP slot: 1000Base-SFP
LED Indicator
Running Indicator, Port Indicator, Power Supply Indicator
Switch Property
Transmission mode: store and forward
MAC address: 16K
Packet buffer size: 12Mbit
Backplane bandwidth: 56G
Switch time delay: <10μs
Power Requirement
12~48VDC, 4-pin 7.62mm pitch terminal blocks
dual power supply redundancy, reverse polarity protection, nonpolarity
Power Consumption
|
Model |
No-load (@48VDC) |
Full-load (@48VDC) |
|
IES3020G-4GS |
11.04W |
14.88W |
|
IES3020G-16GT |
11.04W |
13.68W |
Environmental Limit
Operating temperature range: -40~75℃
Storage temperature range: -40~85℃
Relative humidity: 5%～95% (no condensation）
Physical Characteristic
Housing: IP40 protection, metal
Installation: DIN-Rail mounting
Dimension (W x H x D): 70mm×160mm×130mm
Weight: ≤1.08kg
Industrial Standard
IEC 61000-4-2 (ESD) ，Level 3
IEC 61000-4-4 (EFT), Level 3
IEC 61000-4-5 (Surge), Level 3
Shock: IEC 60068-2-27
Free fall: IEC 60068-2-32
Vibration: IEC 60068-2-6
Certification
CE, FCC, RoHS
