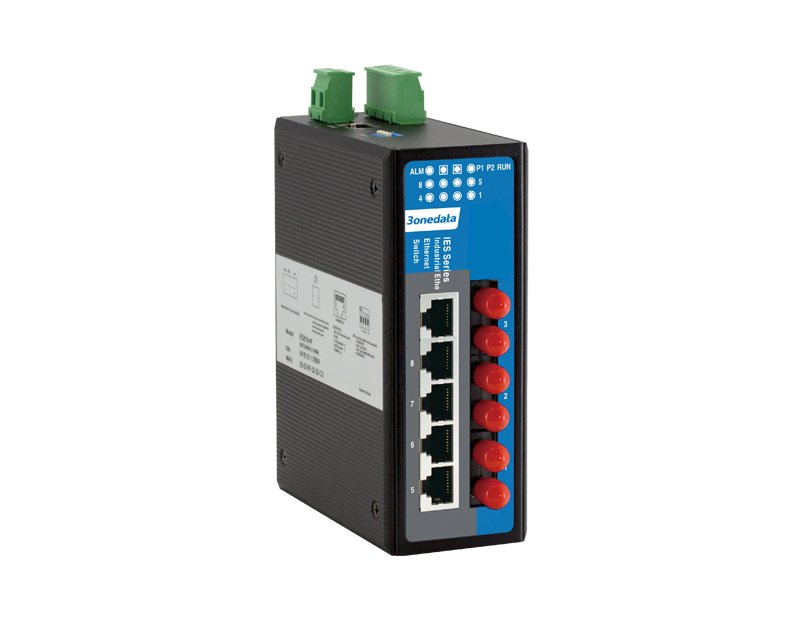

IES618-4F (SM,ST)
4*100Base-FX (Single-mode, ST, 20KM) + 4*10/100Base-T(X) (RJ45), dual power supply: 12～48VDC
- 4x100M bakır port, opsiyonel 4 x fiber veya bakır port
- SW-Ring patentli teknoloji: single ring, coupling ring, chain, dual-homing, otomatik ağ kurtarma süresi < 20ms
- 12~48VDC giriş, kutupsuz bağlantı ve ters polarite koruması
- -40~75℃ geniş çalışma sıcaklık aralığı

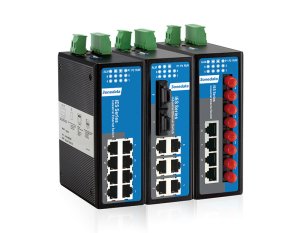

IES618 Serisi, 8 port Layer 2 yönetilebilir endüstriyel ethernet anahtarlardır. Ürün ailesi, 5 farklı bakır ve fiber port kombinasyonlarını içerir.
Ağ yönetim sistemi; STP / RSTP, 802.1Q VLAN, QoS, IGMP Statik Çok Noktaya Yayın, Port Trunking, Port Mirroring gibi çeşitli ağ protokollerini ve endüstriyel standartları destekler. Ayrıca port konfigürasyonu, port istatistikleri ve erişim yönetimi gibi eksiksiz işlevlere sahiptir. CLI, WEB, Telnet, SNMP gibi farklı erişim yöntemlerini destekler.
Çift bağımsız güç kaynağı devresi ile donatılmıştır; böylece bir güç kaynağı arızalandığında cihaz normal çalışmaya devam eder. Üzerindeki DIP SWITCH ile cihaz fabrika ayarlarına hızlıca dönebilir. Güç kaynağı veya port bağlantılarında hata olduğunda ALARM göstergesi aktif olur ve alarm bildirimi gönderir.
Fansız tasarımı, düşük güç tüketimi ve geniş çalışma sıcaklığı aralığı ile öne çıkar. EMC için gerekli endüstriyel standart testlerinden başarıyla geçmiştir. Demiryolu taşımacılığı, akıllı şehir, güvenli şehir, yenilenebilir enerji, havacılık, askeri projeler ve diğer zorlu endüstriyel uygulamalarda yaygın olarak kullanılır.
| Model | Açıklama |
|---|---|
| IES618 | 8×10/100Base-T(X) (RJ45), dual power supply: 12～48VDC |
| IES618-2F (MM,SC) | 2×100Base-FX (Multi-mode, SC/ST/FC, 2KM) + 6×10/100Base-T(X) (RJ45), dual power supply: 12～48VDC |
| IES618-2F (MM,ST) | |
| IES618-2F (SM,SC) | 2×100Base-FX (Single-mode, SC/ST/FC, 20KM) + 6×10/100Base-T(X) (RJ45), dual power supply: 12～48VDC |
| IES618-2F (SM,ST) | |
| IES618-2F (SM,SC) (220VAC) | 2×100Base-FX (Single-mode, SC/ST/FC, 20KM) + 6×10/100Base-T(X) (RJ45), single power supply: AC220V |
| IES618-2F (SM,ST) (220VAC) | |
| IES618-3F (MM,SC) | 3×100Base-FX (Multi-mode, SC/ST/FC, 2KM) + 5×10/100Base-T(X) (RJ45), dual power supply: 12～48VDC |
| IES618-3F (MM,ST) | |
| IES618-3F (SM,SC) | 3×100Base-FX (Single-mode, SC/ST/FC, 20KM) + 5×10/100Base-T(X) (RJ45), dual power supply: 12～48VDC |
| IES618-3F (SM,ST) | |
| IES618-4F (MM,SC) | 4×100Base-FX (Multi-mode, SC/ST/FC, 2KM) + 4×10/100Base-T(X) (RJ45), dual power supply: 12～48VDC |
| IES618-4F (MM,ST) | |
| IES618-4F (SM,SC) | 4×100Base-FX (Single-mode, SC/ST/FC, 20KM) + 4×10/100Base-T(X) (RJ45), dual power supply: 12～48VDC |
| IES618-4F (SM,ST) |
| Toplam Port Sayısı | : | 8 |
| Çalışma Sıcaklığı | : | -40/+75C |
| 10/100BaseT(X) | : | 4 |
| 100BaseFX SFP | : | 4 |
|
Standard &Protocol |
IEEE 802.3 for 10Base-T IEEE 802.3u for 100Base-TX and 100Base-FX IEEE 802.3x for Flow Control IEEE 802.1D-2004 for Spanning Tree Protocol IEEE 802.1w for Rapid Spanning Tree Protocol IEEE 802.1Q for VLAN IEEE 802.1p for CoS
|
| Management |
Console/Telnet/WEB Management, SNMP v1/v2c Centralized Management of Equipment, Port Mirroring, QoS, File Management, Port Statistics
|
| Security |
Classification of User Permissions, Relay Alarm (Port Alarm and Power Supply Alarm)
|
| Switch Function |
802.1Q Vlan, Static Port Aggregation, Bandwidth Management, Flow Control
|
|
Unicast / Multicast
|
Static Multicast |
|
Redundancy Protocol
|
SW-Ring, STP/RSTP
|
| Interface |
Copper port: 10/100Base-T(X) RJ45, Automatic Flow Control, Full/half Duplex Mode, MDI/MDI-X Autotunning Fiber port: 100Base-FX Console port: CLI command line management port (RS-232), RJ45 Alarm port: 2-pin 7.62mm pitch terminal blocks, support 1 relay alarm output, current carrying capacity 1A@24VDC or 0.5A@120VAC
|
|
LED Indicator |
Running Indicator, Port Indicator, Power Supply Indicator, Alarm Indicator
|
|
Switch Property |
Transmission mode: store and forward MAC address: 2K Packet buffer size: 1Mbit Backplane bandwidth: 2G Switch time delay: < 15μs
|
|
Power Requirement |
12~48VDC, 4-pin 7.62mm pitch terminal blocks dual power supply redundancy, nonpolarity, reverse polarity protection
|
|
Environmental Limit |
Operating temperature range: -40~75℃ Storage temperature range: -40~85℃ Relative humidity: 5%～95%（no condensation）
|
|
Physical Characteristic |
Housing: IP40 protection, metal Installation: DIN-Rail mounting Dimension (W x H x D): 53mm×138mm×110mm
|
|
Industrial Standard |
IEC61000-4-2 (ESD), Level 4 Air discharge: ±15kV Contact discharge: ±8kV IEC61000-4-5 (Surge), Level 4 Power supply: common mode ±4kV, differential mode ±2kV Ethernet port: ±4kV Shock: IEC 60068-2-27 Free fall: IEC 60068-2-32 Vibration: IES 60068-2-6
|
|
Certification |
CE, FCC, RoHS, UL61010 |
