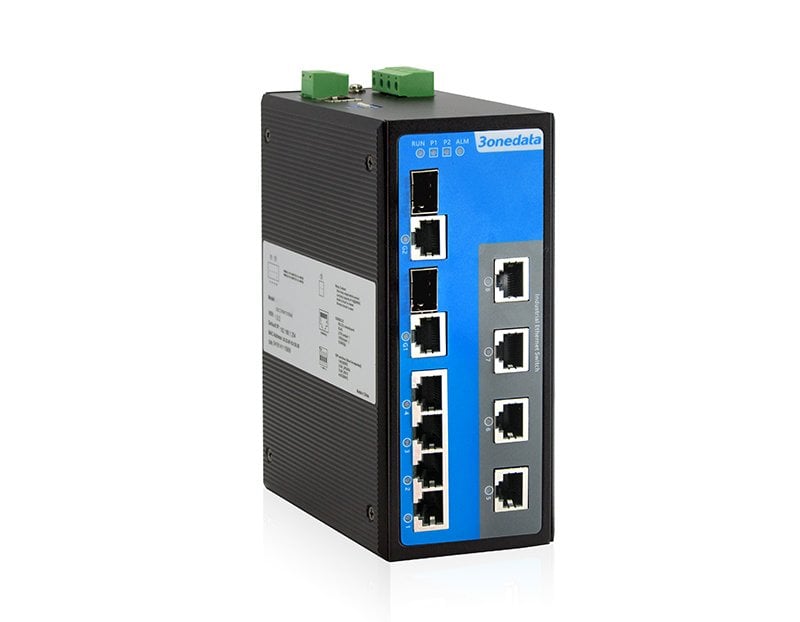

IES7110-3GS
3*1000M SFP (SFP slot) + 7*10/100Base-T(X) (RJ45), dual power supply: 12～48VDC
- 2 Gigabit Combo (SFP slot veya RJ45), 8 adet 100M bakır port
- SW-Ring patentli teknoloji: single ring, coupling ring, chain, dual-homing, < 20ms otomatik ağ kurtarma süresi
- 12~48VDC giriş, ters polarite ve kutupsuz bağlantı desteği
- -40~75℃ geniş çalışma sıcaklık aralığı
IES7110 serisi, 10 portlu Layer 2 yönetilebilir endüstriyel Ethernet anahtarlardır. Ürün ailesi, farklı bakır ve fiber port kombinasyonları içeren 5 farklı model sunar.
Ağ yönetim sistemi, STP / RSTP, 802.1Q VLAN, QoS, IGMP Statik Çok Noktaya Yayın, Port Trunking, Port Mirroring gibi çeşitli ağ protokollerini ve endüstriyel standartları destekler. Ayrıca port konfigürasyonu, port istatistikleri ve erişim dahil olmak üzere eksiksiz yönetim işlevleri sağlar. CLI, WEB, Telnet, SNMP ve diğer protokollerle erişimi destekler.
Çift güç kaynağı desteği sayesinde bir güç kaynağı arızalansa bile cihaz çalışmaya devam eder. Üzerindeki DIP SWITCH ile fabrika ayarlarına dönüş yapılabilir. Güç kaynağı veya portlarda bir sorun yaşandığında ALARM LED’i yanar ve alarm bildirimi sağlar.
Donanım, fansız tasarımı, düşük güç tüketimi ve geniş sıcaklık dayanımı ile öne çıkar. EMC açısından endüstriyel testleri geçmiştir. Demiryolu taşımacılığı, akıllı şehir, güvenlik sistemleri, yenilenebilir enerji, havacılık, askeri uygulamalar ve diğer zorlu endüstriyel ortamlarda yaygın olarak kullanılır.
| Model | Açıklama |
|---|---|
| IES7110-2GC | 2*1000M Combo + 8*10/100Base-T(X) (RJ45), dual power supply:12～48VDC |
| IES7110-2GS | 2*1000M SFP(SFP slot) + 8*10/100Base-T(X) (RJ45), dual power supply:12～48VDC |
| IES7110-2GS-2F (MM,SC) | 2*1000M SFP(SFP slot) + 2*100Base-FX (Multi-mode, SC/ST/FC, 2KM) + 6*10/100Base-T(X) (RJ45), dual power supply:12～48VDC |
| IES7110-2GS-2F (MM,ST) | |
| IES7110-2GS-2F (SM,SC) | 2*1000M SFP(SFP slot) + 2*100Base-FX (Single-mode, SC/ST/FC, 20KM) + 6*10/100Base-T(X) (RJ45), dual power supply:12～48VDC |
| IES7110-2GS-2F (SM,ST) | |
| IES7110-2GS-4F (MM,SC) | 2*1000M SFP(SFP slot) + 4*100Base-FX (Multi-mode, SC/ST/FC, 2KM) + 4*10/100Base-T(X) (RJ45), dual power supply:12～48VDC |
| IES7110-2GS-4F (MM,ST) | |
| IES7110-2GS-4F (SM,SC) | 2*1000M SFP(SFP slot) + 4*100Base-FX (Single-mode, SC/ST/FC, 20KM) + 4*10/100Base-T(X) (RJ45), dual power supply:12～48VDC |
| IES7110-2GS-4F (SM,ST) | |
| IES7110-3GS | 3*1000M SFP(SFP slot) + 7*10/100Base-T(X) (RJ45), dual power supply:12～48VDC |
| Toplam Port Sayısı | : | 10 |
| Çalışma Sıcaklığı | : | -40/+75C |
| 10/100BaseT(X) | : | 7 |
| 1000Base SFP | : | 3 |
|
Standard &Protocol |
IEEE 802.3 for 10Base-T IEEE 802.3u for 100Base-TX and 100Base-FX IEEE 802.3z for 1000Base-X IEEE 802.3ab for 1000Base-T IEEE 802.3x for Flow Control IEEE 802.1D for Spanning Tree Protocol IEEE 802.1w for Rapid Spanning Tree Protocol IEEE 802.1Q for VLAN IEEE 802.1p for CoS
|
| Management |
SNMP v1/v2c Centralized Management of Equipment, Port Mirroring, QoS, DHCP Client, File Management, Port Statistics
|
| Security |
Classification of User Permissions, Port Alarm and Power Supply Alarm
|
| Switch Function |
802.1Q Vlan, Static Port Aggregation, Bandwidth Management, Flow Control
|
|
Unicast / Multicast
|
Static Multicast , IGMP-Snooping |
|
Redundancy Protocol
|
SW-Ring, STP/RSTP
|
| Interface |
100M copper port: 10/100Base-T(X), RJ45, Automatic Flow Control, Full/Half Duplex Mode, MDI/MDI-X Autotunning Gigabit copper port: 10/100/1000Base-T(X), RJ45, Automatic Flow Control, Full/half Duplex Mode, MDI/MDI-X Autotunning 100M fiber port: 100Base-FX, SC/ST/FC optional SFP slot: 1000Base-SFP Console port: CLI command line management port (RS-232), RJ45 Alarm port: 2-pin 7.62mm pitch terminal blocks, support 1 relay alarm output
|
|
LED Indicator |
Running Indicator, Port Indicator, Power Supply Indicator, Alarm Indicator
|
|
Switch Property |
Transmission mode: store and forward MAC address: 8K Packet buffer size: 1Mbit Backplane bandwidth: 7.6G Switch time delay: <10μs
|
|
Power Requirement |
12~48VDC, 4-pin 7.62mm pitch terminal blocks dual power supply redundancy, non-polarity, reverse connection protection
|
|
Environmental Limit |
Operating temperature range: -40~75℃ Storage temperature range: -40~85℃ Relative humidity: 5%～95%（no condensation）
|
|
Physical Characteristic |
Housing: IP40 protection, metal Installation: DIN-Rail mounting or wall mounting Dimension (W x H x D): 53mm×138mm×110mm Weight: ≤790g
|
|
Industrial Standard |
IEC 61000-4-2 (ESD), Level 4 Air discharge: ±15kV Contact discharge: ±8kV IEC 61000-4-4 (EFT)，Level 4 Power supply: ±4kV Ethernet port: ±2kV Relay: ±4kV IEC 61000-4-5 (Surge), Level 4 (excludes IES7110-3GS) Power supply: common mode±4kV, differential mode±2kV Ethernet port: ±2kV Relay: common mode±4kV, differential mode±2kV IEC 61000-4-5 (Surge), Level 3 (IES7110-3GS) Power supply: common mode±2kV, differential mode±1kV Ethernet port: ±2kV Relay: common mode±2kV, differential mode±1kV Shock: IEC 60068-2-27 Free fall: IEC 60068-2-32 Vibration: IEC 60068-2-6
|
|
Certification |
CE, FCC, RoHS, UL61010 |
