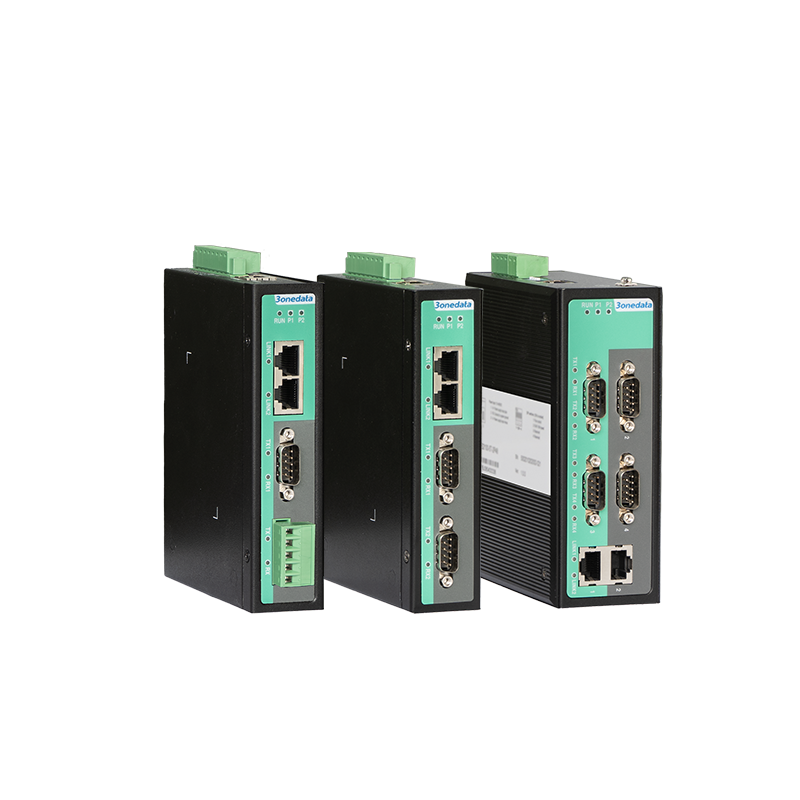

IGW1114-4DI(3IN1)-DB
4*RS-232/485/422 + 2*10/100Base-T(X) RJ45 (dual IPs and MACs), dual power supply 12~48VDC
IGW1111/IGW1112/IGW1114 Serisi
DIN-Ray Montajlı 1/2/4 RS-232/485/422 + 2 100M Ethernet Portlu Modbus Gateway
- 1/2/4 adet 3IN1 serial port ve 2 adet 10/100Base-T(X) otomatik uyarlamalı Ethernet arayüzü desteği
- Modbus RTU/ASCII ve Modbus TCP protokolleri arasında dönüşüm desteği
- RTU Master, RTU Slave, ASCII Master, ASCII Slave ve diğer çalışma modlarını destekler
- Master ve Slave cihazlar arasında esnek erişim sağlamak için virtual ve real ID mapping desteği
- Farklı network ortamlarının gereksinimlerini karşılamak için redundant mode, switching mode ve dual IP mode gibi network modlarını destekler
- 12~48VDC çift güç girişi desteği
- -40~75℃ geniş çalışma sıcaklık aralığı desteği
IGW1111/IGW1112/IGW1114 serisi, Modbus RTU/ASCII ve Modbus TCP ağlarını entegre etmek için tasarlanmış Modbus gateway cihazlarıdır; bu cihazlar Modbus RTU/ASCII ile Modbus TCP protokolleri arasında dönüşüm gerçekleştirebilir. Seri, 3 farklı ürün tipi içerir ve 1/2/4 adet 3IN1 serial port ile 2 adet 100M Ethernet copper port desteği sunar. Farklı uygulama senaryolarının gereksinimlerini karşılamak için DIN-Ray montaj yapısına sahiptir.
Modbus gateway, Modbus, TCP, IP, UDP, TELNET, ARP, ICMP, HTTP, HTTPS, SNMP, SSH, SMTP, SNTP, DNS ve DHCP gibi birçok network protokolünü destekler. Access Control, Rapid Configuration, Online Upgrading gibi kapsamlı yönetim fonksiyonlarına sahiptir. RTU Master, RTU Slave, ASCII Master, ASCII Slave ve diğer çalışma modlarını destekler; ayrıca 256’ya kadar Modbus TCP client (master) erişimini ve 128 adede kadar Modbus TCP server (slave) cihaz bağlantısını destekler. TELNET, WEB ve SSHD gibi erişim modlarını da destekler. Kullanıcı dostu network yönetim arayüzü tasarımı ve kolay işletim özellikleriyle kullanıcıya iyi bir deneyim sunar.
Cihazın fabrika ayarlarına dönmesi RESET butonu veya DIP switch aracılığıyla gerçekleştirilebilir. Tek port izolasyonuna sahip her bir serial port, elektromanyetik girişimin etkilerini etkin bir şekilde önleyebilen özel bir izolasyon bileşeni ile donatılmıştır. Donanım yapısı fansız, düşük güç tüketimli, geniş sıcaklık ve voltaj aralığına uygun şekilde tasarlanmıştır ve zorlu EMC gereksinimlerine sahip endüstriyel ortamlara uyum sağlayabilmek için kapsamlı endüstriyel standart testlerinden geçmiştir.
IGW1111/1112/1114 serisi, PLC kontrol ve yönetimi, bina otomasyon sistemleri, sağlık otomasyon sistemleri, ölçüm cihazları ve çevresel izleme sistemleri gibi alanlarda yaygın olarak kullanılabilir.
| Model | Açıklama |
|---|---|
| IGW1111-1DI(3IN1)-DB | 1*RS-232/485/422 + 2*10/100Base-T(X) RJ45 (dual IPs and MACs), dual power supply 12~48VDC, Din-Rail mounting, -40~75℃ operating temperature |
| IGW1112-2DI(3IN1)-DB | 2*RS-232/485/422 + 2*10/100Base-T(X) RJ45 (dual IPs and MACs), dual power supply 12~48VDC, Din-Rail mounting, -40~75℃ operating temperature |
| IGW1114-4DI(3IN1)-DB | 4*RS-232/485/422 + 2*10/100Base-T(X) RJ45 (dual IPs and MACs), dual power supply 12~48VDC, Din-Rail mounting, -40~75℃ operating temperature |
Ethernet
Standard: 10Base-T, 100Base-TX
Protocol: Modbus TCP, TCP, IP, UDP, ARP, HTTP, TELNET, SNMP, ICMP, DHCP, DNS
Rate: 10/100M Automatic Flow Control, MDI/MDI-X Autotunning
Interface quantity: 2
Interface form: RJ45
Duplex mode: Full/Half Duplex Mode Self-adaption
Serial Port
Standard: EIA RS-232C, RS-485, RS-422
Protocol: Modbus RTU/ASCII
Quantity of serial port: 1/2/4 3IN1 serial ports
RS-232 signal: DCD, DSR, RTS, GND, TXD, RXD, CTS, DTR
RS-485 signal: D+, D-, GND
RS-422 signal: T+, T-, GND, R+, R-
Baud rate: 110bps-15200bps (customizable110bps-921600bps)
Data bit: 7bit, 8bit
Parity bit: None, Even, Odd, Space, Mark
Stop bit: 1bit, 2bit
Interface form: DB9(Male)
Directional control: RS-485 direction adopts Automatic Data Direction Control technology
Pull high/low resistor for RS-485: 4.7kΩ
Electromagnetic isolation strength: 3KVDC/2KVrms
Operating mode: RTU Master, RTU Slave, ASCII Master and ASCII Slave
Connection quantity: support up to 256 Modbus TCP client (master) accesses and connect up to 128 Modbus TCP server (slave) devices.
Configuration Method
WEB configuration management, TELNET configuration, Windows configuration tool, SSHD configuration
Security
User right classification, IP address filtering, MAC address filtering, SNMP/ Mail /System Log alarm, HTTP/HTTPS/SSHD/TELNET access control
Indicator
Power supply indicator, running indicator, Ethernet port indicator, serial port indicator
Power Supply
12~48VDC, 6-pin or 8-pin 5.08mm pitch terminal blocks, power supply occupies 4 pins in the left
Power supply nonpolarity, dual power supply redundancy
Power Consumption
|
Available Models |
No-load (high temperature) |
Full-load (high temperature) |
|
IGW1111-1DI(3IN1)-DB |
1.3W@12V |
1.6W@12V |
|
IGW1112-2DI(3IN1)-DB |
1.7W@12V |
2.0W@12V |
|
IGW1114-4DI(3IN1)-DB |
1.9W@12V |
2.4W@12V |
Working Environment
Operating temperature: -40~75℃
Storage temperature: -40~85℃
Relative humidity: 5%～95%(no condensation)
Physical Characteristic
Housing: IP40 protection, metal
Installation: DIN-Rail mounting
IGW1111/IGW1112 Series
Dimension (W x H x D): 33mm×138mm×110mm
Weight：≤ 500g
IGW1114 Series
Dimension (W x H x D): 53mm×138mm×110mm
Weight: ≤ 640g
Industrial Standard
IEC 61000-4-2 (ESD, electrostatic discharge), Level 3
Air discharge: ±8kV
Contact discharge: ±6kV
IEC 61000-4-4 (EFT, electrical fast transient pulses), Level 3
Power supply: ±2kV
Signal: ±1kV
IEC 61000-4-5 (Surge), Level 3
Power supply: common mode±2kV, differential mode±1kV
Signal: common mode ±1kV, differential mode ±1kV
Shock: IEC 60068-2-27
Free fall: IEC 60068-2-32
Vibration: IEC 60068-2-6
Authentication
CE, FCC, RoHS
