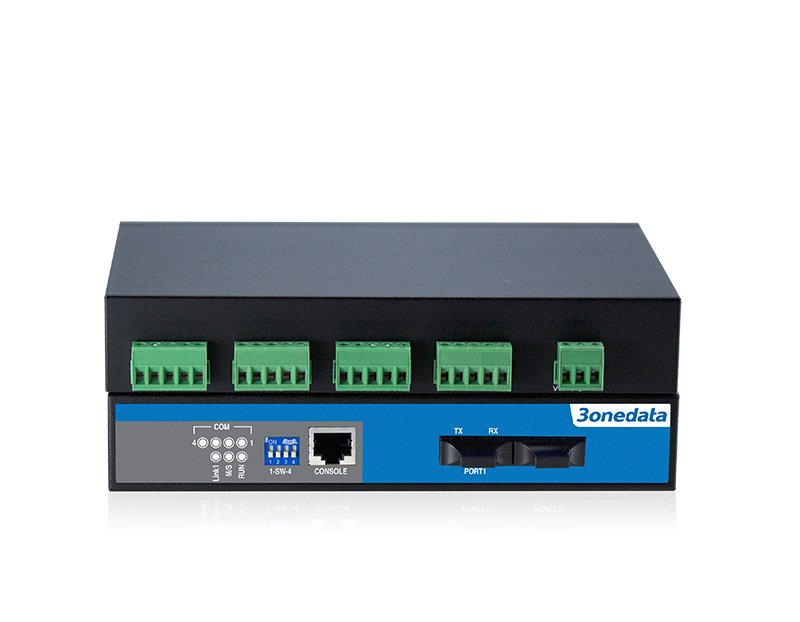

IMF204-2F (MM,SC)
4-port RS-485 ; 2-port Fiber Converter
4-port RS-485 to 2-port optic fiber converter, redundancy, Multi-Mode, SC, 2Km, 12-48VDC
- 4 x Seri (RS-485) ve 2 x Fiber port
- Fiber portlar ring network ve otomatik arıza kurtarma <20ms
- 0-115200bps seri iletişim hızı
- 12-48VDC güç girişi
- -10~70℃ çalışma sıcaklık aralığı
IMF204-2F Serisi, endüstriyel uygulamalar için tasarlanmış yüksek performanslı yönetilemez ring özellikli Seri-Fiber dönüştürücü ailesidir. İki fiber bağlantı noktasının ring yapıda karşılıklı (noktadan noktaya) yedeklemesini destekler. 4 adet RS-485 seri port ve 2 adet fiber port kombinasyonu içerir.
Cihaz üzerindeki DIP SWITCH, cihazların master-slave konfigürasyonuna kolaylık sağlar. Fansız tasarım, düşük güç tüketimi, geniş çalışma sıcaklık aralığı ve EMC için endüstriyel standart testlerinden geçmiş olması sebebiyle güç dağıtım otomasyonu, endüstriyel otomasyon, ulaşım ve telekomünikasyon gibi uygulamalarda yaygın şekilde tercih edilir.
| Model | Açıklama |
|---|---|
| IMF204-2F (MM,SC) | 4-port RS-485 to 2-port optic fiber converter, redundancy, multi-mode 2Km, 12–48VDC, SC optional |
| IMF204-2F (MM,ST) | 4-port RS-485 to 2-port optic fiber converter, redundancy, multi-mode 2Km, 12–48VDC, ST optional |
| IMF204-2F (SM,SC) | 4-port RS-485 to 2-port optic fiber converter, redundancy, single-mode 20Km, 12–48VDC, SC optional |
| IMF204-2F (SM,ST) | 4-port RS-485 to 2-port optic fiber converter, redundancy, single-mode 20Km, 12–48VDC, ST optional |
| Çalışma Sıcaklığı | : | -10/+70C |
| Toplam Port Sayısı | : | 6 |
| RS-422/485 | : | 4 |
| Konnektör Tipi | : | Terminal Block |
| 100BaseFX | : | 2 |
|
Fiber Port |
Interface quantity: 2 (support ring network redundancy) Interface type: SC/ST/FC optional Transmission speed: 100Mbps Transmission distance: Multimode: 2km Single mode: 20km Transmission wavelength: Multimode: 1310nm Single mode: 1310nm or 1550nm
|
| Serial Port |
Standard: EIA RS-485 Serial port quantity: 4 RS-485 serial ports RS-485 signal: D+, D-, GND Baud rate: 0-115200bps Data bit: 5bit, 6bit, 7bit, 8bit Check bit: None, Even, Odd, Space, Mark Stop bit: 1bit, 1.5bit, 2bit Interface type: 5-pin 5.08mm pitch terminal blocks Direction control: RS-485 adopts automatic data flow control technology Load capacity: RS-485/422 port supports 32-point polling environment (128-point could be customized) Interface protection: 1.5KVAC isolation protection
|
|
LED Indicator
|
Running Indicator, master/slave device status indicator, fiber port indicator, serial port indicator |
|
Power Requirement
|
12~48VDC, 3-pin 5.08 pitch terminal blocks Non-polar power supply
|
|
Power Consumption |
No-load: 2.76W@24VDC Full-load: 2.93W@24VDC
|
|
Environmental Limit |
Operating temperature: -10~70℃ Storage temperature: -10~70℃ Relative humidity: 5%～95% (no condensation)
|
|
Physical Characteristic |
Housing: IP30 protection, metal Installation: wall mounting Dimension (W x H x D): 200mm×35mm×120mm Weight: 603g
|
|
Certification |
CE, FCC, RoHS |
