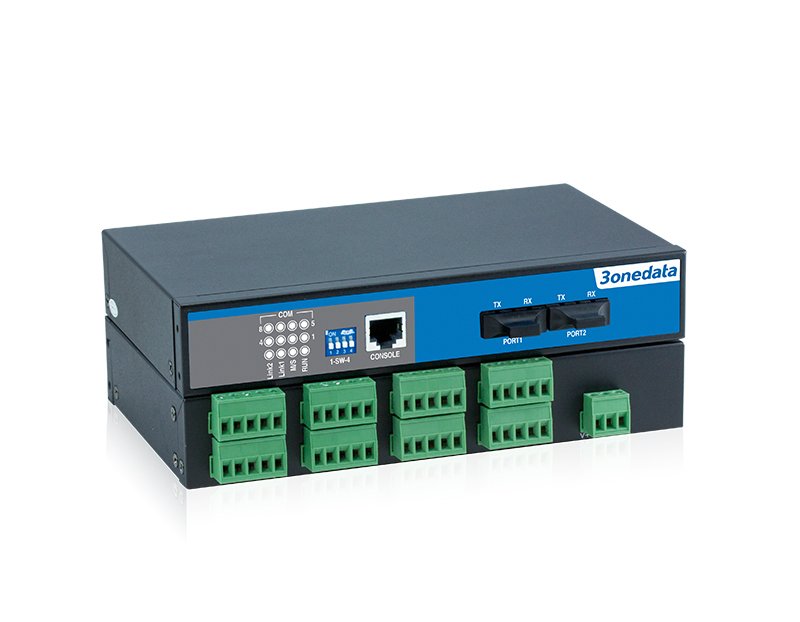

IMF208-2F (SM,SC)
8-port RS-485 ; 2-port Fiber Converter
8-port RS-485 to 2-port optic fiber converter, redundancy, Single-Mode, SC, 20Km, 12-48VDC
- 8 x Seri (RS-485) ve 2 x Fiber port
- Fiber portlar ring network ve otomatik arıza kurtarma <20ms
- 0-115200bps seri iletişim hızı
- 12-48VDC güç girişi
- -10~70℃ çalışma sıcaklık aralığı
IMF208-2F Serisi, endüstriyel uygulamalar için tasarlanmış yüksek performanslı, yönetilemez, ring destekli seri-fiber dönüştürücü ailesidir. İki fiber bağlantı noktası, ring yapıda nokta-nokta yedekleme desteği sunar. 8 adet RS-485 seri port ve 2 adet fiber port kombinasyonu içerir.
Cihaz üzerindeki DIP SWITCH, master-slave konfigürasyonunu kolaylaştırır. Fansız tasarımı, düşük güç tüketimi, geniş çalışma sıcaklığı aralığı ve EMC testlerinden geçmiş olması sayesinde; güç dağıtım otomasyonu, endüstriyel otomasyon, ulaşım ve telekomünikasyon gibi zorlu endüstriyel alanlarda güvenle kullanılabilir.
| Model | Açıklama |
|---|---|
| IMF208-2F (MM,SC) | 8-port RS-485 to 2-port optic fiber converter, redundancy, Multi-Mode, SC, 2Km, 12-48VDC |
| IMF208-2F (MM,ST) | 8-port RS-485 to 2-port optic fiber converter, redundancy, Multi-Mode, ST, 2Km, 12-48VDC |
| IMF208-2F (SM,SC) | 8-port RS-485 to 2-port optic fiber converter, redundancy, Single-Mode, SC, 20Km, 12-48VDC |
| IMF208-2F (SM,ST) | 8-port RS-485 to 2-port optic fiber converter, redundancy, Single-Mode, ST, 20Km, 12-48VDC |
| Çalışma Sıcaklığı | : | -10/+70C |
| Toplam Port Sayısı | : | 10 |
| RS-422/485 | : | 8 |
| Konnektör Tipi | : | Terminal Block |
| 100BaseFX | : | 2 |
|
Fiber Port |
Interface quantity: 2 (support ring network redundancy) Interface type: SC/ST/FC optional Transmission speed: 100Mbps Transmission distance: Multimode: 2km Single mode: 20km Transmission wavelength: Multimode: 1310nm Single mode: 1310nm or 1550nm
|
| Serial Port |
Standard: EIA RS-485 Serial port quantity: 8 RS-485 serial ports RS-485 signal: D+, D-, GND Baud rate: 0-115200bps Data bit: 5bit, 6bit, 7bit, 8bit Check bit: None, Even, Odd, Space, Mark Stop bit: 1bit, 1.5bit, 2bit Interface type: 5-pin 5.08mm pitch terminal blocks Direction control: RS-485 adopts automatic data flow control technology Load capacity: RS-485/422 port supports 32-point polling environment (128-point could be customized) Interface protection: 1.5KVAC isolation protection
|
|
LED Indicator
|
Running Indicator, master/slave device status indicator, fiber port indicator, serial port indicator |
|
Power Requirement
|
12~48VDC, 3-pin 5.08 pitch terminal blocks Non-polar power supply
|
|
Power Consumption |
No-load: 3.7W@24VDC Full-load: 3.8W@24VDC
|
|
Environmental Limit |
Operating temperature: -10~70℃ Storage temperature: -10~70℃ Relative humidity: 5%～95%(no condensation)
|
|
Physical Characteristic |
Housing: IP30 protection, metal Installation: wall mounting Dimension (W x H x D): 200mm×35mm×120mm Weight: 647g
|
|
Certification |
CE, FCC, RoHS |
