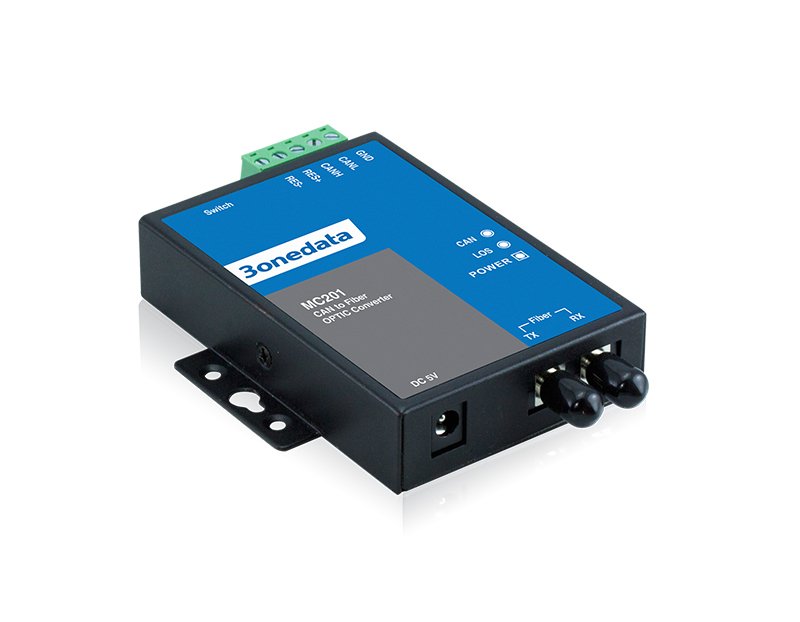

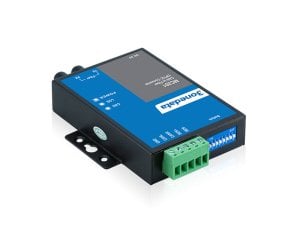

MC201-F (MM,SC)
CAN Bus to Fiber Converter
CAN to fiber converter, CAN 2KVAC isolation, 8KV ESD, Multi-Mode, SC, 2Km, 5VDC
- 1x Fiber ve 1x CAN port
- CAN BUS iletim mesafesi 15Km'ye kadar arttırılabilir
- 2.5K-1000Kbps (CAN Port otomatik seçim ve kullanıcı seçimini destekler)
- Çalışma sıcaklığı: -40~75℃
MC201-F Serisi, CAN-Fiber dönüştürücü ailesidir. CANBUS iletişimi esnasında ortaya çıkabilecek elektromanyetik girişim sorunlarını ve yetersiz mesafe sorunlarına en uygun çözümdür.
Cihaz üzerindeki DIP SWITCH ile CAN portunun baudrate ayarları kolayca yapılabilir. Fansız tasarım, düşük güç tüketimi, geniş çalışma sıcaklık aralığı ve EMC uygunluğu ile PLC kontrol ve yönetimi, bina otomasyonu, sağlık otomasyon sistemi, ölçüm cihazı ve çevre izleme sistemi gibi çok değişik uygulamalarda çokça tercih edilmektedir.
| MC201-F (MM,SC) | CAN to fiber converter, CAN 2KVAC isolation, 8KV ESD, Multi-Mode, SC, 2Km, 5VDC |
| MC201-F (MM,ST) | CAN to fiber converter, CAN 2KVAC isolation, 8KV ESD, Multi-Mode, ST, 2Km, 5VDC |
| MC201-F (SM,SC) | CAN to fiber converter,CAN 2KVAC isolation, 8KV ESD, Single-Mode, SC, 15Km, 5VDC |
| MC201-F (SM,ST) | CAN to fiber converter,CAN 2KVAC isolation, 8KV ESD, Single-Mode, ST, 15Km, 5VDC |
| Çalışma Sıcaklığı | : | -40/+75C |
| Toplam Port Sayısı | : | 2 |
| 100BaseFX | : | 1 |
| CAN Port | : | 1 |
|
Fiber Port |
Interface form：SC/ST/FC Transmission distance： multimode：2km single mode：15km Optical cable： multimode：50/125μm or 62.5/125μm single mode：8.3/125μm、8.7/125μm、9/125μm or 10/125μm Transmission wavelength： multimode：1310nm single mode：1310nm or 1550nm
|
| CAN Interface |
Standard: CAN2.0A, CAN2.0B CAN signal: CANH, CANL, GND Duplex mode: 2-wire Half Duplex Mode Baud rate: 2.5kbps-1000kbps Load capacity: support concurrent transmitting of 110 nodes Transmission distance: 40m~10km Interface form: adopt 5-pin 5.08mm pitch terminal blocks Terminating resistor: optional external 120Ω terminating resistor Interface protection: 2kVAC isolation protection
|
|
LED Indicator
|
Power supply indicator, fiber port/data indicator, CAN port indicator |
|
Power Requirement
|
5VDC, DC round head
|
|
Power Consumption |
No-load: 1.39W@5VDC Full-load: 1.31W@5VDC
|
|
Environmental Limit |
Operating temperature: -40~75℃ Storage temperature:-40~85℃ Relative humidity: 5%～95%(no condensation)
|
|
Physical Characteristic |
Housing: IP40 protection, metal Installation: wall mounting Dimension (W x H x D): 69mm×22mm×100mm Weight: 237g
|
|
Industrial Standard |
IEC 61000-4-2 (ESD, electrostatic discharge), Level 3 Air discharge: ±8kV Contact discharge: ±6kV Shock: IEC 60068-2-27 Free fall: IEC 60068-2-32 Vibration: IEC 60068-2-6
|
|
Certification |
CE, FCC, RoHS |
