MGate 5135-T
1-port Modbus RTU/ASCII/TCP-to-EtherNet/IP gateways, -40 to 75°C operating temperature

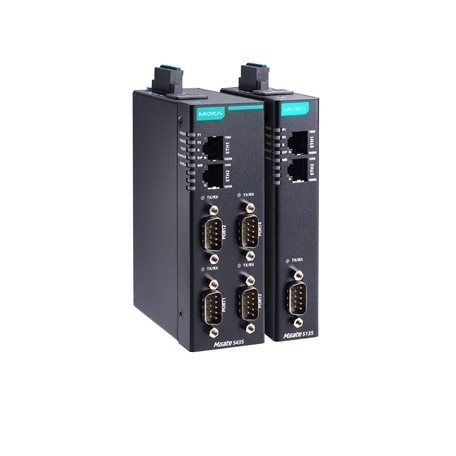

MGate 5135 /5435 serisi, Modbus RTU/ASCII/TCP ve EtherNet/IP ağ iletişimleri için 1 ve 4 portlu endüstriyel ethernet gateway ürünleridir. Mevcut Modbus cihazlarını bir EtherNet/IP ağına entegre etmek için MGate 5135/5435 ağ geçidini Modbus istemcisi olarak kullanarak veri toplayabilir ve EtherNet/IP ana bilgisayarıyla veri alışverişinde bulunabilirsiniz. Tüm modeller sağlam ve kompakt bir metal muhafaza ile korunmaktadır, DIN rayına monte edilebilir ve dahili seri izolasyona sahiptir. Sağlam tasarım, fabrika otomasyonu, enerji, petrol ve gaz, su ve atık su ve diğer proses otomasyonu endüstrileri gibi endüstriyel uygulamalar için uygundur.
MGate 5135/5435 ağ geçitleri, ekstra bir yardımcı program kurmaya gerek kalmadan konfigürasyonu kolaylaştırmak için bir web konsolu ile donatılmıştır. Ayrıca HTTPS iletişim şifrelemesi daha yüksek ağ güvenliği sağlar. Çoğu veri toplama uygulamasında, cihazların Modbus komutlarıyla yapılandırılması zaman alıcı olabilir ve maliyetleri artırabilir. MGate 5135/5435 ağ geçitleri, Modbus ayarlarının hızla tamamlanmasına yardımcı olmak için CSV dosyası aracılığıyla çevrimdışı yapılandırma sağlar. MGate ağ geçitleri aynı zamanda RS-485 2 kablolu için yazılımla yapılandırılabilir çekme yüksek/düşük ve sonlandırma direnci ayarları da sağlayarak kasayı açma çabasını ve ihtiyacını azaltır.
- Modbus ve EtherNet/IP arasında protokol dönüşümü
- EtherNet/IP adaptörünü desteği
- Modbus RTU/ASCII/TCP istemci desteği
- Ethernet basamaklandırması ve çift alt ağ ile esnek dağıtım
- Kolay sorun giderme için yerleşik trafik izleme/tanılama bilgileri
- Web tabanlı bir konsol aracılığıyla kolay cihaz konfigürasyonu
- Yapılandırma yedekleme/çoğaltma için microSD kart
- Çift yedekli DC güç girişini ve 1 röle çıkışını desteği
- -40 ila 75°C geniş çalışma sıcaklığı versiyonları
- 2 kV izolasyon korumalı seri port
- Güvenli Önyükleme ile IEC 62443-4-2
| Çalışma Sıcaklığı | : | -40/+75C |
| RS-232/422/485 | : | 1 |
| 10/100BaseT(X) | : | 2 |
Ethernet Interface
10/100BaseT(X) Ports (RJ45 connector)
2
Auto MDI/MDI-X connection
Magnetic Isolation Protection
1.5 kV (built-in)
Ethernet Software Features
Ethernet Software Features
Industrial Protocols
Modbus TCP Client, EtherNet/IP Adapter
Configuration Options
Web Console (HTTP/HTTPS), Device Search Utility (DSU)
Management
ARP, DHCP Client, DNS, HTTP, HTTPS, SMTP, SNMP Trap, SNMPv1/v2c/v3, TCP/IP, UDP
MIB
RFC1213, RFC1317
Time Management
NTP Client
Security Functions
Security Functions
Authentication
Local database
Encryption
HTTPS, AES-128, AES-256, SHA-256
Security Protocols
SNMPv3
SNMPv2c Trap
HTTPS (TLS 1.3)
Serial Interface
Serial Interface
No. of Ports
MGate 5135/5135-T: 1
MGate 5435/5435-T: 4
Connector
DB9 male
Serial Standards
RS-232/422/485
Baudrate
300 bps to 921.6 kbps
Data Bits
7, 8
Parity
Even, Mark, None, Odd, Space
Stop Bits
1, 2
Flow Control
RTS Toggle (RS-232 only), RTS/CTS
RS-485 Data Direction Control
ADDC® (automatic data direction control)
Pull High/Low Resistor for RS-485
1 kilo-ohm, 150 kilo-ohms (software configurable)
Terminator for RS-485
120 ohms (software configurable)
Isolation
2 kV (built-in)
Serial Signals
Serial Signals
RS-232
TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422
Tx+, Tx-, Rx+, Rx-, GND
RS-485-2w
Data+, Data-, GND
RS-485-4w
Tx+, Tx-, Rx+, Rx-, GND
Serial Software Features
Serial Software Features
Industrial Protocols
Modbus RTU/ASCII Client
Modbus RTU/ASCII
Mode
Client
Functions Supported
1, 2, 3, 4, 5, 6, 15, 16, 23
Max. No. of Server Connections
31
Max. No. of Commands
128 per serial board
Modbus TCP
Modbus TCP
Mode
Client
Functions Supported
1, 2, 3, 4, 5, 6, 15, 16, 23
Max. No. of Server Connections
32
Max. No. of Commands
128
EtherNet/IP
Total Output Data Size
MGate 5135: 2048 bytes
MGate 5135-T: 2048 bytes
MGate 5435: 4000 bytes
MGate 5435-T: 4000 bytes
Total Input Data Size
MGate 5135: 2048 bytes
MGate 5135-T: 2048 bytes
MGate 5435: 4000 bytes
MGate 5435-T: 4000 bytes
EtherNet/IP
Mode
Adapter
CIP Objects Supported
Identity, Message Router, Assembly, Connection Manager, TCP/IP interface, Ethernet link, Port
Max. No. of Scanner Connections
MGate 5135/5135-T: 4 (read/write)
MGate 5435/5435-T: 8 (read/write)
Input Data Size
MGate 5135: 496 bytes/connection (total: 1984 bytes) bytes
MGate 5135-T: 496 bytes/connection (total: 1984 bytes) bytes
MGate 5435: 496 bytes/connection (total: 3968 bytes) bytes
MGate 5435-T: 496 bytes/connection (total: 3968 bytes) bytes
Output Data Size
MGate 5135: 496 bytes/connection (total: 1984 bytes) bytes
MGate 5135-T: 496 bytes/connection (total: 1984 bytes) bytes
MGate 5435: 496 bytes/connection (total: 3968 bytes) bytes
MGate 5435-T: 496 bytes/connection (total: 3968 bytes) bytes
Memory
microSD Slot
Up to 32 GB (SD 2.0 compatible)
Power Parameters
Power Parameters
Input Voltage
12 to 48 VDC
Input Current
455 mA (max)
Power Connector
Spring-Type Euroblock terminal
Relays
Relays
Contact Current Rating
Resistive load: 2 A @ 30 VDC
Physical Characteristics
Physical Characteristics
Housing
Metal
IP Rating
IP30
Dimensions
MGate 5135/5135-T: 25 x 90 x 130 mm (0.98 x 3.54 x 5.1 in)
MGate 5435/5435-T: 42 x 90 x 130 mm (1.65 x 3.54 x 5.1 in)
Weight
MGate 5135/5135-T: 294 g (0.65 lb)
MGate 5435/5435-T: 403 g (0.89 lb)
Environmental Limits
Operating Temperature
Standard Models: -10 to 60°C (14 to 140°F)
Wide Temp. Models: -40 to 75°C (-40 to 167°F)
Storage Temperature (package included)
-40 to 85°C (-40 to 185°F)
Ambient Relative Humidity
5 to 95% (non-condensing)
Standards and Certifications
Standards and Certifications
Safety
EN 61010-2-201, UL 61010-2-201
EMC
EN 61000-6-2/-6-4
EMI
FCC Part 15B Class A
EMS
IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 150 kHz to 80 MHz: 10 V/m; Signal: 10 V/m
IEC 61000-4-8 PFMF
Freefall
IEC 60068-2-31
Shock
IEC 60068-2-27
Vibration
IEC 60068-2-6, IEC 60068-2-64
MTBF
MTBF
Time
MGate 5135/5135-T: 1,240,821 hrs
MGate 5435/5435-T: 689,989 hrs hrs
Standards
Telcordia SR332
