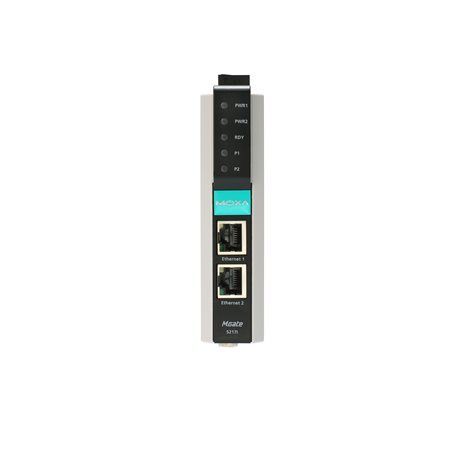

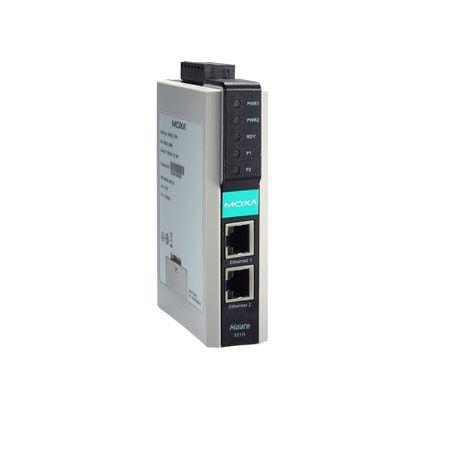

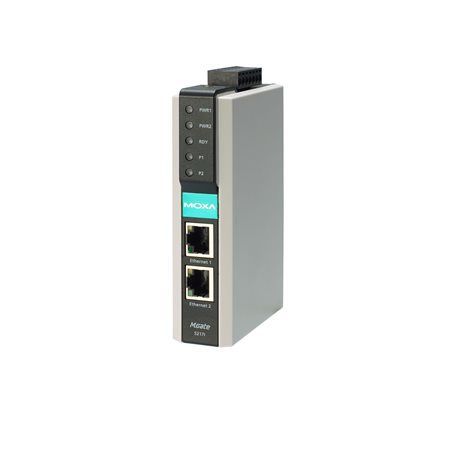

MGate 5217I-600-T
2 port Modbus-to-BACnet/IP gateway, 600 points, 2kV isolation, 12 to 48 VDC, 24 VAC, -40 to 75°C
MGate 5217I Serisi, Modbus RTU/ACSII/TCP'yi BACnet/IP protokolüne dönüştürebilen 2 portlu BACnet gateway serisidir. Ağ geçitleri, ağın boyutuna ve ölçeğine bağlı olarak 600 noktalı ve 1200 noktalı modeller sunar. Tüm modeller DIN rayına monte edilebilir, geniş sıcaklıklarda çalışır ve seri sinyaller için dahili 2kV izolasyon sunar.
MGate 5217I Serisi, konfigürasyonu kolaylaştırmak için kullanıcı arayüzü tasarımıyla birlikte gelir. Bununla, bilgisayarınıza ek bir mühendislik yardımcı programı yüklemek yerine, protokol dönüştürme modlarına kolayca erişebilir ve yapılandırmayı birkaç adımda tamamlayabilirsiniz. Ayrıca MGate, bir Excel elektronik tablosunu içe aktararak Modbus komutları oluşturabilir, bu da Modbus komutlarını düzenlemeyi kolaylaştırır.
MGate 5217I ağ geçitleri, özellikle kurulum aşamasında kolay sorun giderme için Modbus ve BACnet/IP Protokolü Trafik İzleme ve Tanılamayı destekler. İletişim sorunları, yanlış ikincil kimlik ve kayıt adresi gibi yanlış yazılım parametrelerinden veya yanlış komut yapılandırmasından kaynaklanabilir. Tanılama ile iletişim durumunu kontrol edebilir ve değerleri bir bakışta görüntüleyebilirsiniz. Modbus/BACnet Protokolü Trafik Monitörü ile yakalanan verileri kontrol edebilir ve temel nedeni kolayca belirleyebilirsiniz.
IEC 62443-4-2 uyumlu ve temel güvenlik özellikleriyle donatılmış ağ cihazlarının kullanılması, siber saldırılardan korunmak için etkili bir önlemdir. MGate 5217I Serisi, parola kırma savunması, algılayıcı ve veri ihlali önleme, beyaz listeye alma ve hesap yönetimi dahil olmak üzere çeşitli temel güvenlik özelliklerine sahiptir.
- Modbus RTU/ASCII/TCP master/istemci desteği
- BACnet/IP ikincil/sunucu desteği
- 600 ve 1200 mokta destekleyen versiyonlar
- Hızlı veri iletişimi için COV'yi desteği
- Her Modbus cihazını ayrı bir BACnet/IP cihazı haline getirmek için tasarlanmış Virtual Node desteği
- Bir Excel elektronik tablosunu düzenleyerek Modbus komutlarını hızla yapılandırabilme
- Kolay sorun giderme için yerleşik trafik ve teşhis bilgileri
- -40 ila 75°C çalışma sıcaklığı aralığına sahip endüstriyel tasarım
- 2 kV izolasyon korumalı seri port
- Çift AC/DC güç kaynağı
- IEC 62443
| Çalışma Sıcaklığı | : | -40/+75C |
| RS-232/422/485 | : | 2 |
| 10/100BaseT(X) | : | 2 |
Ethernet Interface
10/100BaseT(X) Ports (RJ45 connector)
2
Auto MDI/MDI-X connection
Magnetic Isolation Protection
1.5 kV (built-in)
Ethernet Software Features
Ethernet Software Features
Industrial Protocols
Modbus TCP Client (Master), BACnet/IP Server (Slave)
Configuration Options
Web Console (HTTP/HTTPS), Device Search Utility (DSU), Telnet Console
Management
ARP, DHCP Client, DNS, HTTP, HTTPS, SMTP, SNMP Trap, SNMPv1/v2c/v3, TCP/IP, Telnet, UDP
MIB
RFC1213, RFC1317
Time Management
NTP Client
Security Functions
Security Functions
Authentication
Local database
Encryption
HTTPS, AES-128, AES-256, SHA-256
Security Protocols
SNMPv3
SNMPv2c Trap
HTTPS (TLS 1.3)
Serial Interface
Serial Interface
No. of Ports
2
Connector
DB9 male
Serial Standards
RS-232/422/485
Baudrate
50 bps to 921.6 kbps
Data Bits
7, 8
Parity
Even, Mark, None, Odd, Space
Stop Bits
1, 2
Flow Control
RTS Toggle (RS-232 only), RTS/CTS, DTR/DSR
RS-485 Data Direction Control
ADDC® (automatic data direction control)
Pull High/Low Resistor for RS-485
1 kilo-ohm, 150 kilo-ohms
Terminator for RS-485
120 ohms
Isolation
2 kV (built-in)
Serial Signals
Serial Signals
RS-232
TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422
Tx+, Tx-, Rx+, Rx-, GND
RS-485-2w
Data+, Data-, GND
RS-485-4w
Tx+, Tx-, Rx+, Rx-, GND
Serial Software Features
Serial Software Features
Industrial Protocols
Modbus RTU/ASCII Master
Modbus RTU/ASCII
Mode
Client
Functions Supported
1, 2, 3, 4, 5, 6, 16
Max. No. of Server Connections
31
Max. No. of Commands
MGate 5217I-600-T: 600
MGate 5217I-1200-T: 1200
Modbus TCP
Mode
Client (Master)
Functions Supported
1, 2, 3, 4, 5, 6, 16
Max. No. of Server Connections
32
Max. No. of Commands
MGate 5217I-600-T: 600
MGate 5217I-1200-T: 1200
BACNet/IP
Mode
Server (Slave)
Memory Size
MGate 5217I-600-T: 600 points
MGate 5217I-1200-T: 1200 points
Supported BACnet Object
Binary Input, Binary Output, Binary Value, Analog Input, Analog Output, Analog Value, Multi-state Input, Multi-state Output, Multi-state Value, Integer Value, Positive Integer Value
Power Parameters
Input Voltage
24VAC, 12 to 48 VDC
Input Current
300 mA (24VAC)
510 mA (12VDC)
510 mA (12VDC)
Power Connector
Screw-Fastened Euroblock terminal
Relays
Relays
Contact Current Rating
Resistive load: 1 A @ 30 VDC
Physical Characteristics
Physical Characteristics
Housing
Plastic
IP Rating
IP30
Dimensions
Without Ears : 29 x 89.2 x 118.5 mm (1.14 x 3.51 x 4.67 in)
With Ears : 29 x 89.2 x 124.5 mm (1.14 x 3.51 x 4.90 in)
Weight
380 g (0.84 lb)
Environmental Limits
Operating Temperature
-40 to 75°C (-40 to 167°F)
Storage Temperature (package included)
-40 to 85°C (-40 to 185°F)
Ambient Relative Humidity
5 to 95% (non-condensing)
Standards and Certifications
Standards and Certifications
Safety
UL 62368-1, IEC 62368-1
EMC
EN 55032/35
EMI
CISPR 32, FCC Part 15B Class A
EMS
IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 150 kHz to 80 MHz: 10 V/m; Signal: 10 V/m
IEC 61000-4-8 PFMF
IEC 61000-4-11
IEC 61000-4-11
Freefall
IEC 60068-2-32
Shock
IEC 60068-2-27
Vibration
IEC 60068-2-6, IEC 60068-2-64
MTBF
MTBF
Time
1,277,500 hrs
Standards
Telcordia SR332
