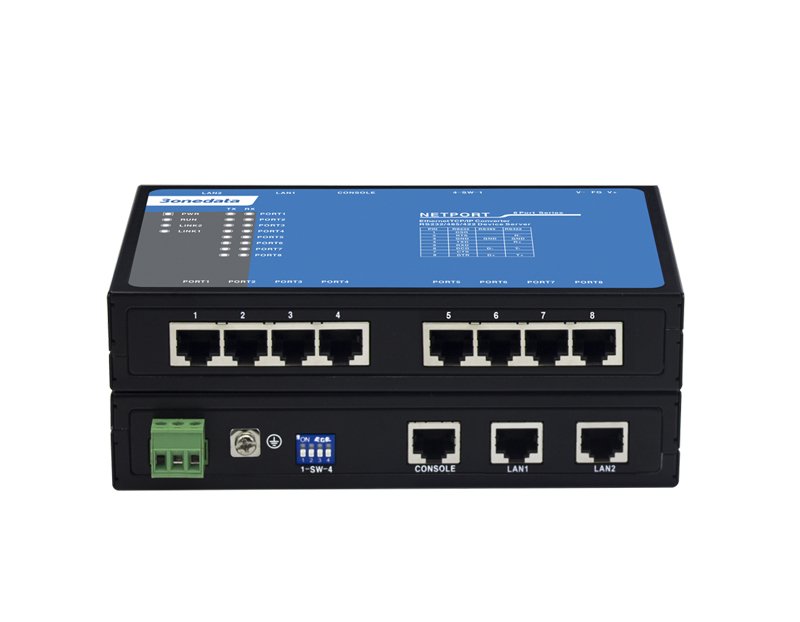

NP318T-8D(3IN1)
8-Port Serial Device Server
8*RS-422/485 + 1*10/100Base-T(X), single power supply 12-48VDC, wall-mounting
- 8 x Seri (RS-422/485 veya RS-232/422/485) ve 1 x 10/100Base-T(X) port
- Realcom, TCP Server, TCP Client, UDP Server, UDP Client, Pair Master, Pair Slave, UDP Rang, UDP Multicast
- 12-48VDC
- -40~75℃ çalışma sıcaklık aralığı
NP318T Serisi, ağ içindeki seri cihazların network ile haberleşmesini ve merkezi olarak yönetilebilmesini sağlayan seri aygıt sunucusudur. Ürün, 8 adet RS-422/485 veya 3In1 (RS-232/422/485) ve 1 adet 100M Ethernet bakır portu içerir.
RS-422/485 NP318T-8DI(RS-485) modeli seri portlar için elektromanyetik izolasyona sahiptir.
Ürün, TCP, UDP, SNMP, TELNET, ARP, ICMP, HTTP, DNS ve DHCP gibi ağ protokollerini destekler. Ayrıca Erişim Kontrolü, Hızlı Yapılandırma, Çevrimiçi Yükseltme vb. gibi eksiksiz yönetim işlevlerine sahiptir. Her seri port, 4 TCP veya UDP oturum bağlantısını destekler.
Windows platformunu temel alan yönetim yapılandırma aracı, kullanıcının cihazı yönetmesine ve yapılandırmasına rehberlik ederek basit ayarlar yoluyla seri cihazın anında ağa bağlanmasını sağlayabilir.
Donanım, fansız tasarım, düşük güç tüketimi ve geniş çalışma sıcaklık aralığı özellikleri, EMC için endüstriyel standart testlerine sahip olması nedeniyle PLC kontrol ve yönetimi, Bina Otomasyon Sistemi, Sağlık Otomasyon Sistemi, ölçüm cihazı gibi uygulamalarda yaygın olarak kullanılmaktadır.
| Model | Açıklama |
|---|---|
| NP318T-8DI(RS-485) | 8*RS-422/485 + 1*10/100Base-T(X) (dual IPs and MACs), single power supply 12–48VDC, wall-mounting |
| NP318T-8D(3IN1) | 8*RS-232/422/485 (RJ-45) + 1*10/100Base-T(X) (dual IPs and MACs), single power supply 12–48VDC, wall-mounting |
| Çalışma Sıcaklığı | : | -40/+75C |
| Toplam Port Sayısı | : | 9 |
| RS-232/422/485 | : | 8 |
| Konnektör Tipi | : | RJ45 |
| 10/100BaseT(X) | : | 1 |
|
Ethernet Port |
Standard: 10Base-T, 100Base-TX Protocol: TCP, UDP, ARP, HTTP, TELNET, SNMP, ICMP, DHCP, DNS Rate: 10/100M automatic flow control, MDI/MDI-X autotunning Interface quantity: 2 Interface form: RJ45 Duplex mode: full/half duplex mode self-adaption Operating mode: 4 sessions, support RealCom, TCP Server, TCP Client, UDP Server, UDP Client, Pair Master, Pair Slave, UDP Rang and UDP Multicast operating modes
|
| Serial Port |
Standard: EIA RS-232C, RS-485, RS-422 Quantity of serial port: 8 RS-485/422 or 3IN1 serial ports RS-232 signal: DSR, RTS, GND, TXD, RXD, DCD, CTS, DTR RS-485 signal: D+, D-, GND RS-422 signal: T+, T-, GND, R+, R- Baud rate: 300-115200bps Data bit: 5bit, 6bit, 7bit, 8bit Parity bit: None, Even, Odd, Space, Mark Stop bit: 1bit, 2bit Interface form: RS-485/422 serial port with isolation, adopt 5 pins 5.08mm pitch terminal blocks 3IN1 serial port, adopt RJ45 Flow control: RTS/CTS, DTR/DSR, XON/XOFF Direction control: RS-485 direction adopts data flow automatic control technology Load capacity: RS-485/422 end supports 32 points polling (customizable 128 points) Pull high/low resistor for RS-485: 4.7kΩ Electromagnetic isolation strength: RS-485/422 serial port (terminal block), 3KVDC/2KVrms
|
| Configuration |
WEB configuration management, TELNET configuration, Windows configuration tool
|
| Security |
Classification of User Permissions, IP address filtering, MAC address filtering, WEB console, TELNET console
|
|
Indicator
|
Power supply indicator, running indicator, Ethernet port indicator, serial port indicator |
|
Power Requirement
|
12~48VDC, 3-pin 5.08mm pitch terminal blocks Power supply nonpolarity
|
|
Power Consumption |
NP318T-8DI(RS-485) No-load: 3.16W@12VDC Full-load: 3.72W@12VDC NP318T-8D(3IN1)-RJ45 No-load: 1.80W@12VDC Full-load: 3.90W@12VDC
|
|
Environmental Limit |
NP318T-8DI(RS-485) Operating temperature: -40~70℃ Storage temperature: -40~70℃ Relative humidity: 5%～95%（no condensation） NP318T-8D(3IN1)-RJ45 Operating temperature range: -40~75℃ Storage temperature range: -40~85℃ Relative humidity: 5%～95%（no condensation）
|
|
Physical Characteristic |
Housing: IP30 protection, metal Installation: wall/desktop mounting Dimension (W x H x D): 170mm×49.8mm×110mm(RS-485/422); 170mm×31.5mm×110mm(3IN1) Weight: 740g(RS-485/422), 590g(3IN1)
|
|
Industrial Standard |
IEC 61000-4-2 (ESD, Electro-static Discharge) ，Level 4 Air discharge: ±15kV Contact discharge: ±8kV IEC 61000-4-4 (EFT/B, Electrical Fast Transient/Burst), Level 3 Power supply: ±2kV Signal: ±1kV IEC 61000-4-5 (Surge), Level 3 Power supply: common mode ±2kV, differential mode ±1kV Signal: common mode ±2kV, differential mode ±1kV Shock: IEC 60068-2-27 Free fall: IEC 60068-2-32 Vibration: IEC 60068-2-6
|
|
Certification |
CE, FCC, RoHS |
