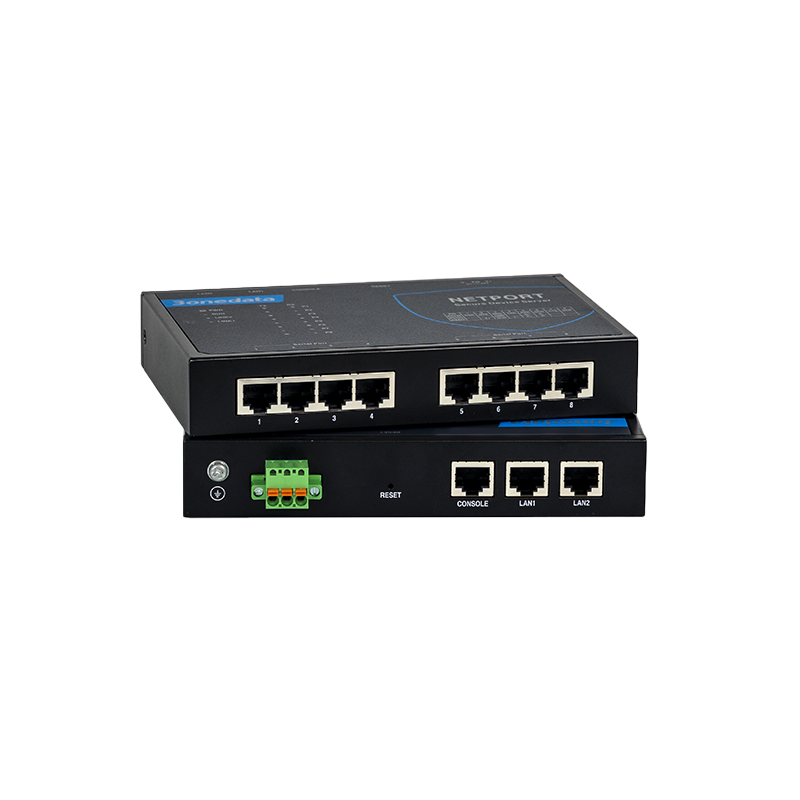

NP5000-2T-4DI(RS-485)-TB-P(12-48VDC)
4*RS-485 + 2*10/100Base-T(X) RJ45 (dual IPs and MACs), single power supply 12~48VDC
Masaüstü/Duvara Monte Edilebilir 1/2/4/8 RS-232/485/422 3IN1 veya RS-485 Güvenli Serial Server
- 1/2 adet 3IN1 DB9 serial port’tan 1 adet 10/100Base-T(X) otomatik uyarlamalı Ethernet arayüzüne veya 4/8 adet 3IN1 RJ45 / RS-485 serial port’tan 2 adet 10/100Base-T(X) otomatik uyarlamalı Ethernet arayüzüne bağlantı desteği
- (Opsiyonel) Farklı network ortamlarının gereksinimlerini karşılamak için redundant mode, switching mode ve dual IP mode gibi network modlarını destekler
- RealCom, Reverse RealCom, TCP Server, TCP Client, UDP Server, UDP Client, Pair Master, Pair Slave, UDP Rang, UDP Multicast, Telnet, Reverse Telnet, RFC2217, Redundant COM, DRDAS RealCom, DRDAS TCP Server ve diğer çalışma modlarını destekler
- 12~48VDC geniş voltaj girişli çift güç kaynağı desteği
- -40~75℃ geniş sıcaklık aralığında çalışma desteği
NP5000 serisi, serial cihazların anında network yeteneği kazanmasını sağlayan ve dağınık halde bulunan serial cihazlar ile host sistemleri ağ üzerinden merkezi olarak yönetebilen güvenli serial networking server ürünleridir. Bu seri, seçim yapılabilecek 6 farklı model içerir. Ürünler, 1/2 adet 3IN1 DB9 serial port’tan 1 adet 10/100Base-T(X) otomatik uyarlamalı Ethernet arayüzüne veya 4/8 adet 3IN1 RJ45 / RS-485 serial port’tan 2 adet 10/100Base-T(X) otomatik uyarlamalı Ethernet arayüzüne bağlantı desteği sunar. Farklı uygulama senaryolarına uyum sağlamak için masaüstü/duvara monte edilebilir montaj yapısına sahiptir.
Serial device server, TCP, UDP, RFC2217, TELNET, ARP, ICMP, HTTP, HTTPS, SNMP, SSH, SMTP, SNTP, DNS, BOOTP ve DHCP gibi birçok network protokolünü destekler. Ayrıca Access Control, Rapid Configuration, Online Upgrading gibi kapsamlı yönetim fonksiyonlarına sahiptir. Her bir serial port 4 adet TCP veya UDP oturum bağlantısını destekler ve RealCom, Reverse RealCom, TCP Server, TCP Client, UDP Server, UDP Client, Pair Master, Pair Slave, UDP Rang, UDP Multicast, Telnet, Reverse Telnet, RFC2217, Redundant COM, DRDAS RealCom ve DRDAS TCP Server çalışma modlarını, ayrıca TELNET, WEB ve SSHD erişim modlarını destekler.
Ürün, cihazın fabrika ayarlarına dönmesini sağlayan RESET butonunu destekler. Donanım yapısı fansız, düşük güç tüketimli, geniş sıcaklık ve voltaj aralığına uygun şekilde tasarlanmıştır ve zorlu EMC gereksinimlerine sahip endüstriyel ortamlara uyum sağlayabilmek için kapsamlı endüstriyel standart testlerinden geçmiştir. Geniş kullanım alanına sahiptir; gümrük kontrol sistemleri, akıllı benzin istasyonları, veri merkezleri ve endüstriyel otomasyon gibi uygulamalarda yaygın olarak kullanılabilir.
| Model | Açıklama |
|---|---|
| NP5000-1T-1DI(3IN1)-DB-P(12-48VDC) | 1* RS-232/485/422 + 1*10/100Base-T(X) RJ45, single power supply 12~48VDC, desktop or wall mounting, -40~75℃ operating temperature |
| NP5000-1T-2DI(3IN1)-DB-P(12-48VDC) | 2*RS-232/485/422 + 1*10/100Base-T(X) RJ45, single power supply 12~48VDC, desktop or wall mounting, -40~75℃ operating temperature |
| NP5000-2T-4DI(3IN1)-RJ-P(12-48VDC) | 4*RS-232/485/422 + 2*10/100Base-T(X) RJ45 (dual IPs and MACs), single power supply 12~48VDC, desktop or wall mounting, -40~75℃ operating temperature |
| NP5000-2T-8DI(3IN1)-RJ-P(12-48VDC) | 8*RS-232/485/422 + 2*10/100Base-T(X) RJ45 (dual IPs and MACs), single power supply 12~48VDC, desktop or wall mounting, -40~75℃ operating temperature |
| NP5000-2T-4DI(RS-485)-TB-P(12-48VDC) | 4*RS-485 + 2*10/100Base-T(X) RJ45 (dual IPs and MACs), single power supply 12~48VDC, desktop or wall mounting, -40~75℃ operating temperature |
| NP5000-2T-8DI(RS-485)-TB-P(12-48VDC) | 8*RS-485 + 2*10/100Base-T(X) RJ45 (dual IPs and MACs), single power supply 12~48VDC, desktop or wall mounting, -40~75℃ operating temperature |
Ethernet
Standard: 10Base-T, 100Base-TX
Protocol: TCP, UDP, ARP, HTTP, HTTPS, TELNET, ICMP, SMTP, SNTP, DHCP, DNS
Rate: 10/100M Automatic Flow Control, MDI/MDI-X Autotunning
Interface form: RJ45
Interface quantity: ½
Duplex mode: Full/Half Duplex Mode Self-adaptive
Work mode: Each serial port can simultaneously establish up to 4 TCP/UDP session connections, support work modes such as RealCom, Reverse RealCom, TCP Server, TCP Client, UDP Server, UDP Client, Pair Master, Pair Slave, UDP Rang, UDP Multicast, Telnet, Reverse Telnet, RFC2217, Redundant COM, DRDAS RealCom and DRDAS TCP Server
Serial Port
Standard: EIA RS-232C, RS-485, RS-422
Quantity of serial port: 1/2/4/8 3IN1 or 4/8 RS-485 serial ports
RS-232 signal: RXD, TXD, DTR, GND, DSR, RTS, CTS, DCD
RS-485 signal: D+, D-, GND
RS-422 signal: T+, T-, GND, R+, R-
Baud rate: 110bps-115200bps
Data bit: 5bit, 6bit, 7bit, 8bit
Parity bit: None, Even, Odd, Space, Mark
Stop bit: 1bit, 1.5bit, 2bit
Interface form: DB9 or RJ45
Flow control: RTS/CTS, DTR/DSR, XON/XOFF
Direction control: RS-485 direction adopts Automatic Data Direction Control (ADDC)
Load capacity: RS-485/422 end supports 32-node polling (customizable 256 nodes)
Transmission distance: RS-232, 15m; RS-485/422, 1200m
Pull high/low resistor for RS-485: 4.7kΩ
Electromagnetic isolation strength: 2kVDC
Console Port (Optional)
CLI command line management port (RS-232), RJ45
Configuration Method
WEB configuration management, TELNET configuration, Windows configuration tool, SSHD configuration
Security
User right classification, IP address filtering, MAC address filtering, SNMP/ Mail /System Log alarm, HTTP/HTTPS/SSHD/TELNET access control
Indicator
Power supply indicator, Ethernet port indicator, serial port indicator, running indicator
Power Supply
The power supply interface is 3-pin 5.08mm pitch terminal blocks; input power supply: 12~48VDC; support non-polarity
Power Consumption
|
Available Models |
No-load (@12VDC) |
Full-load (@12VDC) |
|
NP5000-1T-1DI(3IN1)-DB-P(12-48VDC), NP5000-1T-2DI(3IN1)-DB-P(12-48VDC) |
0.9W |
1.1W |
|
NP5000-2T-4DI(3IN1)-RJ-P(12-48VDC), NP5000-2T-8DI(3IN1)-RJ-P(12-48VDC) |
3.4W |
4.1W |
|
NP5000-2T-4DI(RS-485)-TB-P(12-48VDC) |
1.7W |
1.9W |
|
NP5000-2T-8DI(RS-485)-TB-P(12-48VDC) |
1.7W |
2.0W |
Working Environment
Operating temperature: -40~75℃
Storage temperature:-40~85℃
Relative humidity: 5%～95% (no condensation)
Physical Characteristic
Housing: IP40 protection, metal
Installation: Desktop and Wall Mounting
NP5000-1T-1DI(3IN1)-DB-P(12-48VDC), NP5000-1T-2DI(3IN1)-DB-P(12-48VDC):
Dimension (W x H x D): 97mm×25mm×110mm (lugs are included)
Weight: 297g
NP5000-2T-4DI(3IN1)-RJ-P(12-48VDC), NP5000-2T-8DI(3IN1)-RJ-P(12-48VDC):
Dimension (W x H x D): 170mm×30mm×110mm (lugs are not included)
Weight: 590g
NP5000-2T-4DI(RS-485)-TB-P(12-48VDC), NP5000-2T-8DI(RS-485)-TB-P(12-48VDC):
Dimension (W x H x D): 170mm×30mm×110mm (lugs are not included)
Weight: 530g
Industrial Standard
IEC 6100042 (ESD, electrostatic discharge), Level 3
Air discharge: ±8kV
Contact discharge: ±6kV
IEC 6100044 (EFT, electrical fast transient pulses), Level 3
Power supply: ±2kV
Signal: ±1kV
IEC 6100045 (Surge), Level 3
Power supply: common mode±2kV, differential mode±1kV
Signal: common mode±2kV, differential mode±1kV
Shock: IEC 60068- 2- 27
Free fall: IEC 60068- 2- 32
Vibration: IEC 60068- 2- 6
Certification
CE, FCC, RoHS
