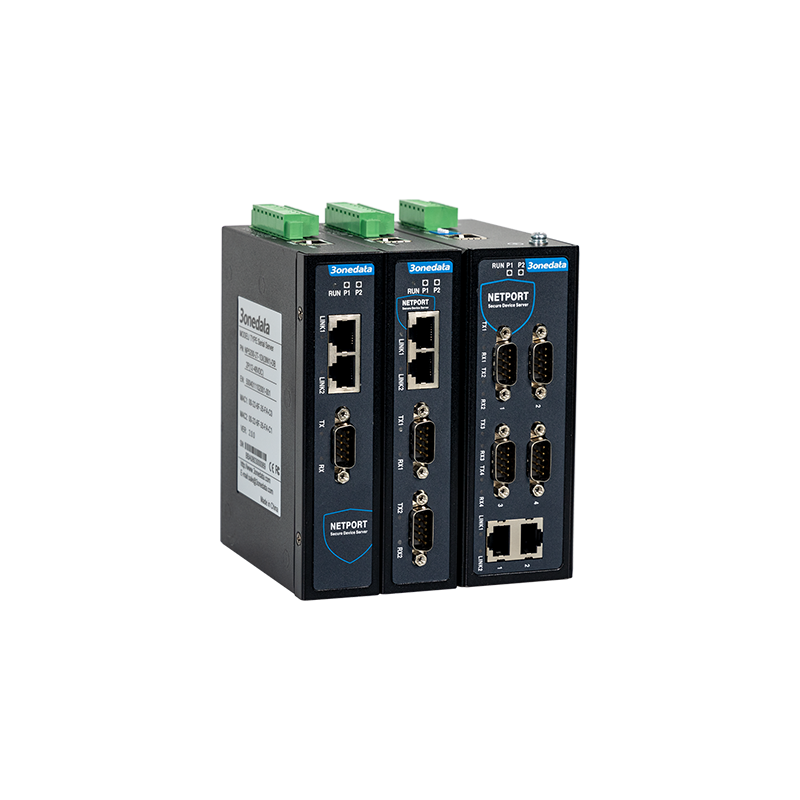

NP5200-2T-4DI(3IN1)-DB
4*RS-232/485/422 + 2*10/100Base-T(X) RJ45 (dual IPs and MACs), dual power supply 12~48VDC
1/2/4 Port RS-232/485/422 Secure Serial to Ethernet Converter
- 1/2/4 adet 3IN1 serial port’tan 2 adet 10/100Base-T(X) otomatik uyarlamalı Ethernet arayüzüne bağlantı desteği
- Farklı network ortamlarının gereksinimlerini karşılamak için redundant mode, switching mode ve dual IP mode gibi network modlarını destekler
- RealCom, Reverse RealCom, TCP Server, TCP Client, UDP Server, UDP Client, Pair Master, Pair Slave, UDP Rang, UDP Multicast, Telnet, Reverse Telnet, RFC2217, Redundant COM, DRDAS RealCom, DRDAS TCP Server ve diğer çalışma modlarını destekler
- 12~48VDC geniş voltaj aralığında çift güç girişi desteği
- -40~75℃ geniş sıcaklık aralığında çalışma desteği
NP5200 serisi, serial cihazların anında network yeteneği kazanmasını sağlayan ve dağınık halde bulunan serial cihazlar ile host sistemleri ağ üzerinden merkezi olarak yönetebilen güvenli serial networking server ürünleridir. Bu ürün, 1/2/4 adet RS-232/485/422 serial port’u 2 adet 100M Ethernet copper port’a dönüştürmeyi destekler. Farklı uygulama senaryolarının gereksinimlerini karşılamak için rack tipi montaj yapısına sahiptir.
Serial device server, TCP, UDP, RFC2217, TELNET, ARP, ICMP, HTTP, HTTPS, SNMP, SSH, SMTP, SNTP, DNS, BOOTP ve DHCP gibi birçok network protokolünü destekler. Ayrıca Access Control, Rapid Configuration, Online Upgrading gibi kapsamlı yönetim fonksiyonlarına sahiptir. Her bir serial port, 4 adet TCP veya UDP oturum bağlantısını destekler ve RealCom, Reverse RealCom, TCP Server, TCP Client, UDP Server, UDP Client, Pair Master, Pair Slave, UDP Rang, UDP Multicast, Telnet, Reverse Telnet, RFC2217, Redundant COM, DRDAS RealCom ve DRDAS TCP Server çalışma modlarını; ayrıca TELNET, WEB ve SSHD erişim modlarını destekler.
Windows tabanlı sağlanan yönetim ve konfigürasyon aracı, kullanıcıya cihazı yönetme ve yapılandırma konusunda rehberlik eder; basit ayarlarla serial cihazların hızlı bir şekilde network’e dâhil edilmesini sağlar. Kullanıcı dostu arayüz tasarımı ve kolay işletim özellikleriyle iyi bir kullanıcı deneyimi sunar.
Ürün, cihazın fabrika ayarlarına dönmesini sağlayan DIP switch veya RST butonunu destekler. Donanım yapısı fansız, düşük güç tüketimli, geniş sıcaklık ve voltaj aralığına uygun şekilde tasarlanmıştır ve zorlu EMC gereksinimlerine sahip endüstriyel ortamlara uyum sağlayabilmek için kapsamlı endüstriyel standart testlerinden geçmiştir. Geniş kullanım alanına sahiptir; gümrük kontrol sistemleri, akıllı benzin istasyonları, veri merkezleri ve endüstriyel otomasyon gibi uygulamalarda yaygın olarak kullanılabilir.
| Model | Açıklama |
|---|---|
| NP5200-2T-4DI(3IN1)-DB | 4*RS-232/485/422 + 2*10/100Base-T(X) RJ45 (dual IPs and MACs), dual power supply 12~48VDC, Din-Rail mounting, -40~75℃ operating temperature |
| NP5200-2T-2DI(3IN1)-DB | 2*RS-232/485/422 + 2*10/100Base-T(X) RJ45 (dual IPs and MACs), dual power supply 12~48VDC, Din-Rail mounting, -40~75℃ operating temperature |
| NP5200-2T-1DI(3IN1)-DB | 1*RS-232/485/422 + 2*10/100Base-T(X) RJ45 (dual IPs and MACs), dual power supply 12~48VDC, Din-Rail mounting, -40~75℃ operating temperature |
Ethernet
Standard: 10Base-T, 100Base-TX
Protocol: TCP, UDP, ARP, HTTP, HTTPS, TELNET, ICMP, SMTP, SNTP, DHCP, DNS
Rate: 10/100M Automatic Flow Control, MDI/MDI-X Autotunning
Interface form: RJ45
Interface quantity: 2
Duplex mode: Full/Half Duplex Mode Self-adaption
Work mode: Each serial port can simultaneously establish up to 4 TCP/UDP session connections, support work modes such as RealCom, Reverse RealCom, TCP Server, TCP Client, UDP Server, UDP Client, Pair Master, Pair Slave, UDP Rang, UDP Multicast, Telnet, Reverse Telnet, RFC2217, Redundant COM, DRDAS RealCom and DRDAS TCP Server
Serial Port
Standard: EIA RS-232C, RS-485, RS-422
Quantity of serial port: 1/2/4/8 3IN1 serial ports
RS-232 signal: RXD, TXD, DTR, GND, DSR, RTS, CTS, DCD
RS-485 signal: D+, D-, GND
RS-422 signal: T+, T-, GND, R+, R-
Baud rate: 110bps-115200bps
Data bit: 5bit, 6bit, 7bit, 8bit
Parity bit: None, Even, Odd, Space, Mark
Stop bit: 1bit, 1.5bit, 2bit
Interface form: DB9
Flow control: RTS/CTS, DTR/DSR, XON/XOFF
Direction control: RS-485 direction adopts Automatic Data Direction Control (ADDC)
Load capacity: RS-485/422 end supports 32 points polling (customizable 256 points)
Transmission distance: RS-232, 15m; RS-485/422, 1200m
Pull high/low resistor for RS-485: 4.7kΩ
Electromagnetic isolation strength: 2kVDC
Console Port
CLI command line management port (RS-232), RJ45
Configuration Method
WEB configuration management, TELNET configuration, Windows configuration tool, SSHD configuration
Security
User right classification, IP address filtering, MAC address filtering, SNMP/ Mail /System Log alarm, HTTP/HTTPS/SSHD/TELNET access control
Indicator
Power supply indicator, Ethernet port indicator, serial port indicator, running indicator
Power Supply
NP5200-2T-4DI(3IN1)-DB
The power supply access terminal is 6-pin 5.08mm pitch terminal blocks (power supply occupies 4 pins in the left)
Input power supply: 12~48VDC, dual power supply redundancy
NP5200-2T-2DI(3IN1)-DB、NP5200-2T-1DI(3IN1)-DB
The power supply access terminal is 8-pin 5.08mm pitch terminal blocks (power supply occupies 4 pins in the left)
Input power supply: 12~48VDC, dual power supply redundancy
Power Consumption
|
Available Models |
No-load (@12VDC) |
Full-load (@12VDC) |
|
NP5200-2T-4DI(3IN1)-DB |
1.68W |
2.5W |
|
NP5200-2T-2DI(3IN1)-DB |
1.8W |
1.9W |
|
NP5200-2T-1DI(3IN1)-DB |
1.4W |
1.6W |
Working Environment
Operating temperature: -40~75℃
Storage temperature: -40~85℃
Relative humidity: 5%～95%(no condensation)
Physical Characteristic
Housing: IP40 protection, metal
Installation: DIN-Rail mounting
NP5200-2T-4DI(3IN1)-DB：
Dimension (W x H x D): 53mm×138mm×110mm
Weight: 591g
NP5200-2T-2DI(3IN1)-DB：
Dimension (W x H x D): 33mm×138mm×110mm
Weight: 470g
NP5200-2T-1DI(3IN1)-DB：
Dimension (W x H x D): 33mm×138mm×110mm
Weight: 461g
Industrial Standard
IEC 61000-4-2 (ESD, electrostatic discharge), Level 3
Air discharge: ± 8kV
Contact discharge: ±6kV
IEC 61000-4-4 (EFT, electrical fast transient pulses), Level 3
Power supply: ±2kV
Signal: ±1kV
IEC 61000-4-5 (Surge), Level 3
Power supply: common mode±2kV, differential mode±1kV
Signal: common mode ±2kV, differential mode ±1kV
Shock: IEC 60068-2-27
Free fall: IEC 60068-2-32
Vibration: IEC 60068-2-6
Authentication
CE, FCC, RoHS
