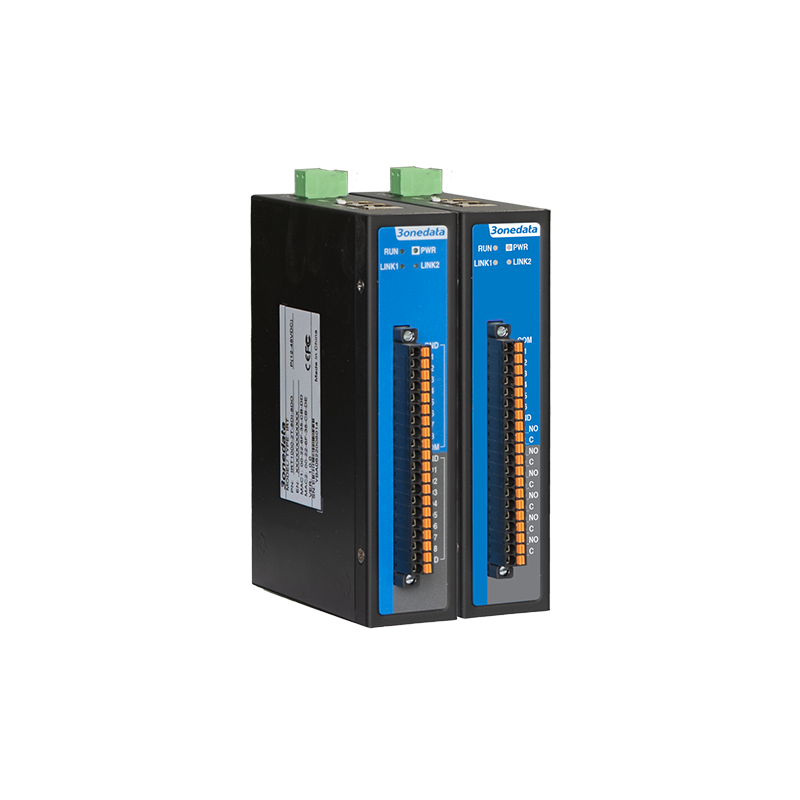

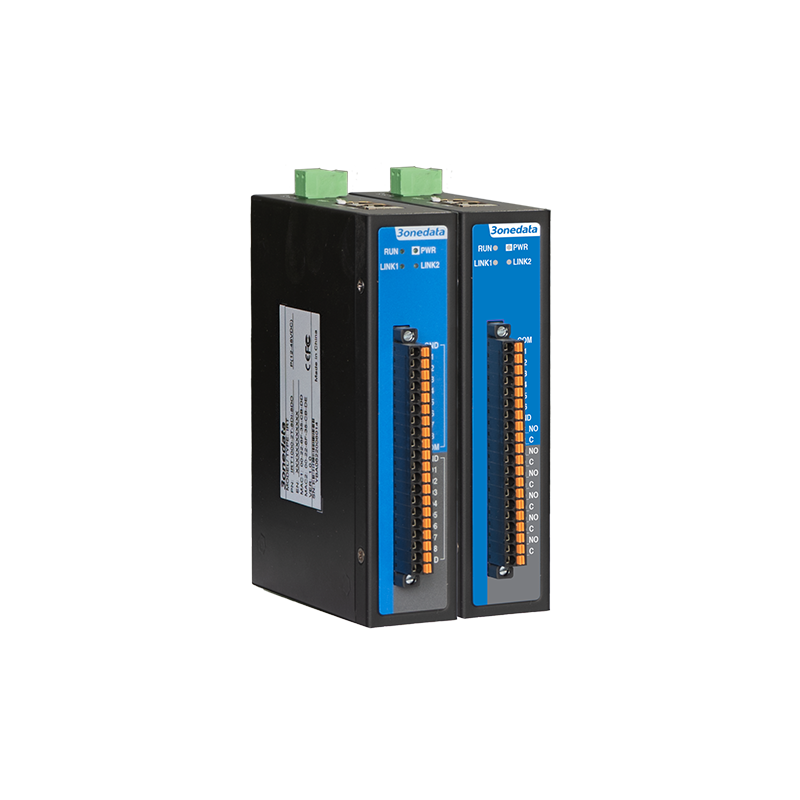

RIO1000-2T-6IO(DI)-6IO(RO)-TB-P(12~48VDC)
6*DI + 6*RO + 2*10/100Base-T(X) RJ45 (dual IPs and MACs), single power supply 12~48VDC
DIN-Rail Montajlı Endüstriyel I/O Server – 2 Ethernet Arayüzlü
- 2 adet 10/100Base-T(X) self-adaptive Ethernet arayüzü desteği
- Modbus TCP protokolünü destekler ve DI, DO kanallarını ile cihaz sistem bilgilerini Modbus TCP Master üzerinden yönetebilir
- Endüstriyel saha sistemlerinin kolay güncellenebilmesi için özelleştirilebilir Modbus TCP slave register address desteği
- DI, Counter, DO ve Pulse Output gibi çalışma modlarını destekler
- Farklı ağ ortamlarının gereksinimlerini karşılamak için redundant mode, switching mode ve dual IP mode gibi ağ modlarını destekler
- 12~48VDC güç girişi desteği
- -40~75°C geniş çalışma sıcaklık aralığı
RIO1000 serisi, I/O cihazlarından veri toplamak ve kontrol etmek için özel olarak tasarlanmış endüstriyel bir I/O server serisidir. Toplanan I/O verilerini Modbus TCP protokolüne dönüştürebilir. Seri; 8 DI ve 8 DO veya 6 DI ve 6 RO yapılandırmalarını destekler. Farklı uygulama senaryolarının gereksinimlerini karşılamak için DIN-Rail montaj tasarımı kullanılmıştır.
I/O server; Modbus TCP, TCP, IP, UDP, TELNET, ARP, ICMP, HTTP, HTTPS, SNMP, SSH, SMTP, SNTP, DNS ve DHCP gibi birçok ağ protokolünü destekler. Ayrıca gelişmiş yönetim fonksiyonlarına sahiptir ve point-to-point configuration, access control, network diagnosis, rapid configuration ve online upgrade gibi özellikleri destekler. DI, Counter, DO, Pulse Output gibi çalışma modlarını destekler; Modbus TCP master (Client) cihaz erişimini sağlar. TELNET, WEB ve SSH üzerinden erişim mümkündür. Kullanıcı dostu arayüz tasarımı ve kolay işletim özellikleriyle network management system, kullanıcıya güçlü bir deneyim sunar.
RESET butonu ile fabrika ayarlarına anında geri dönülebilir. Donanım; fansız, düşük güç tüketimli, geniş sıcaklık ve voltaj aralıklı yapıda tasarlanmış olup, EMC gereksinimleri yüksek endüstriyel ortamlar için zorlu testlerden başarıyla geçmiştir.
Bu ürün; PLC kontrol ve yönetimi, bina otomasyon sistemleri, sağlık otomasyon sistemleri, ölçüm cihazları ve çevresel izleme sistemleri gibi alanlarda yaygın olarak kullanılabilir.
| Model | Açıklama |
|---|---|
| RIO1000-2T-8IO(DI)-8IO(DO)-TB-P(12~48VDC) | 8*DI + 8*DO + 2*10/100Base-T(X) RJ45 (dual IPs and MACs), single power supply 12~48VDC, Din-Rail mounting, -40~75℃ operating temperature |
| RIO1000-2T-6IO(DI)-6IO(RO)-TB-P(12~48VDC) | 6*DI + 6*RO + 2*10/100Base-T(X) RJ45 (dual IPs and MACs), single power supply 12~48VDC, Din-Rail mounting, -40~75℃ operating temperature |
Ethernet Port
Standard: 10Base-T, 100Base-TX
Protocol: Modbus TCP, TCP, IP, UDP, TELNET, ARP, ICMP, HTTP, HTTPS, SNMP, SSH, SMTP, SNTP, DNS and DHCP
Rate: 10/100M Automatic Flow Control, MDI/MDI-X Autotunning
Interface quantity: 2
Interface form: RJ45
Duplex mode: Full/Half Duplex Mode Self-adaption
Network mode: single IP mode (redundant mode/switching mode) and dual IP mode
Working mode: Modbus TCP Slave (Server), support function codes 01, 02, 03, 04, 05, 06, 15 and 16, and support up to 10 master connections
Isolation protection: 1.5kVDC
DI (Digital Input)
Interface quantity: 6/8
Interface form:
RIO1000-2T-8IO(DI)-8IO(DO)-TB-P(12~48VDC)
20-PIN 3.81mm pitch terminal blocks (DI channel occupies 10 pins)
RIO1000-2T-6IO(DI)-6IO(RO)-TB-P(12~48VDC)
20-PIN 3.81mm pitch terminal blocks (DI channel occupies 8 pins)
Digital filtering: software configuration (1-65535ms)
Counter frequency: ≤1kHz
Working mode: DI or counter
Input type: dry contact (ON: GND short circuit; OFF: open circuit);
Wet contact Source (NPN) (ON: 0~3VDC; OFF: 10~30VDC);
Wet contact Sink (PNP) (ON: 10~30VDC; OFF: 0~3VDC)
DO (Digital Output)
RIO1000-2T-8IO(DI)-8IO(DO)-TB-P(12~48VDC)
Interface quantity: 8
Interface form: 20-PIN 3.81mm pitch terminal blocks (DO channel occupies 10 pins)
Pulse frequency: ≤ 500Hz
Working mode: DO or pulse output
Rated current: 200mA/Channel
Output type: Sink (PNP)
Overcurrent protection: 650mA/Channel
Overvoltage protection: 45VDC
RO (Relay Output)
RIO1000-2T-6IO(DI)-6IO(RO)-TB-P(12~48VDC)
Interface quantity: 6
Interface form: 20-PIN 3.81mm pitch terminal blocks (RO channel occupies 12 pins)
Rated load: resistive load, 5A 250VAC, 5A 30VDC
Inductive load, 2A 250VAC, 2A 30VDC
Withstanding Voltage: coil and contact, 3,000VAC 50/60Hz 1 min; Homopolar contact, 750VAC 50/60Hz 1 min
Relay ON/OFF time: <10ms
Insulation resistor:1000mΩ (Minimum) @500VDC
Mechanical life: above 20,000,000 times
Electrical Life: above 50,000 times (250VAC 5A, resistive load )
above 50,000 times (30VDC 5A, resistive load )
above 100,000 times (250VAC 2A, inductive load )
above 100,000 times (30VDC 3A, inductive load )
Contact resistance: <100mΩ
Management
WEB configuration (HTTP/HTTPS), TELNET configuration, SSHD configuration, point-to-point configuration
Security
Communication watchdog, SNMP management, mail alarm, SNMP Trap alarm, I/O Trap alarm, system alarm, user privilege classification, IP address filtering, MAC address filtering, remote access control
Indicator
Running indicator, power indicator, Ethernet indicator, I/O indicator
Power Supply
12~48VDC, 3-PIN 5.08mm pitch terminal block, support non-polarity
Power Consumption
RIO1000-2T-8IO(DI)-8IO(DO)-TB-P(12~48VDC)
No-load: 1.5W@12VDC (high temperature)
Full-load: 2.8W@12VDC (high temperature)
RIO1000-2T-6IO(DI)-6IO(RO)-TB-P(12~48VDC)
No-load: 1.4W@12VDC (high temperature)
Full-load: 2.4W@12VDC (high temperature)
Working Environment
Operating temperature: -40~75℃
Storage temperature:-40~85℃
Relative humidity: 5%～95%(no condensation)
Physical Characteristic
Housing: IP40 protection, metal
Installation: DIN-Rail or wall mounting
Dimension (W x H x D): 33mm×138mm×110mm
Weight: 0.5kg
Industrial Standard
IEC 61000-4-2 (ESD, electrostatic discharge), Level 3B
Air discharge:± 8kV
Contact discharge: ±6kV
IEC 61000-4-4 (EFT, electrical fast transient pulses), Level 3B
Power supply: ±2kV
Signal: ±1kV
IEC 61000-4-5 (Surge), Level 3B
Power supply: common mode±2kV, differential mode±1kV
Signal: common mode ±2kV, differential mode ±1kV
Shock: IEC 60068-2-27
Free fall: IEC 60068-2-32
Vibration: IEC 60068-2-6
Authentication
CE, FCC, RoHS
