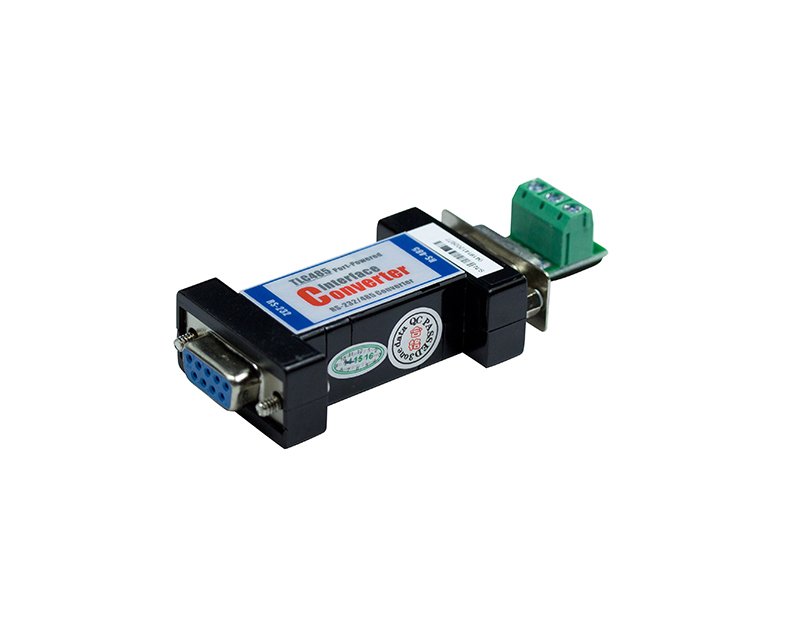

TLC485/25
Port-powered RS-232 to RS-485 Converter
RS-232 to RS-485 converter, 15KV ESD protection, DB25
- 1x RS-232 seri port ile 1x RS-485 seri port arasında çift yönlü veri aktarımı
- Harici güç kaynağı gerektirmez
- Otomatik seri port sinyal hızı algılama (0 ~ 115200bps)
- Veri iletim yönünü otomatik algılayarak veri akışını kontrol eder
TLC485 serisi, RS-232 ve RS-485 seri portu arasında çift yönlü veri dönüşümü gerçekleştirebilen ve harici güç kaynağına ihtiyaç duymayan seri arayüz dönüştürücü serisidir. Bu seri iki tür ürün içerir ve isteğe bağlı DB9 ve DB25 bağlantısını destekler.
TLC485 serisinin RS-232 portu doğrudan PC'ye bağlanabilir ve TXD, RTS ve DTR sinyal hattı üzerinden PC seri portundan güç alabilir. RS-485 seri port DB9M, kullanımı kolay ve kullanışlı takılabilir terminal blokları ile donatılmıştır. Noktadan noktaya iletişim, endüstriyel dağıtılmış sistem, POS yazarkasa, banka, sigorta, ulaşım ücretlendirme sistemi, PLC, gaz sayacı, vb. gibi uygulamalarda yaygın olarak kullanılır.
| ÜRÜN | RS-232 (DB9) | RS-232 (DB25) | RS-485 (DB9) | RS-485 (DB25) |
|---|---|---|---|---|
| TLC485/9 | 1 | - | 1 | - |
| TLC485/25 | - | 1 | - | 1 |
| Serial Port |
Standard: EIA RS-232C, RS-485 Serial port quantity: 1 RS-232 serial port, 1 RS-485 serial port Baud rate: 0~115200bps RS-232 signal: TXD, RXD, GND RS-485 signal: 485+, 485-, GND Interface type: RS-232 serial port, adopts DB9 or DB25, Female； RS-485 serial port, adopts DB9 (equipped with 3-pin terminal blocks) or DB25M Transmission distance: RS-232 serial port, 15m； RS-485 serial port, 1200m Direction control: RS-485 adopts automatic data flow control technology which can detect and control data transmission direction automatically Load capacity: RS-485 supports 32-point polling environment (128-point could be customized) Interface protection: 15kV electrostatic protection
|
|
Power Requirement
|
No external power supply required Obtain power from TXD, RTS, DTR signals of RS-232 serial port
|
|
Power Consumption |
Static power consumption: ≤10mA Dynamic power consumption(mean): ≤40mA
|
|
Environmental Limit |
Operating temperature: -20~60℃ Storage temperature: -25~85℃ Relative humidity: 5%～95%(no condensation)
|
|
Physical Characteristic |
Housing: plastic Dimension (W x H x D): 90mm×33mm×16.5mm(DB9，with terminal blocks) 65mm×55mm×16.5mm(DB25) Weight: 40g
|
|
Certification |
CE, FCC, RoHS |
