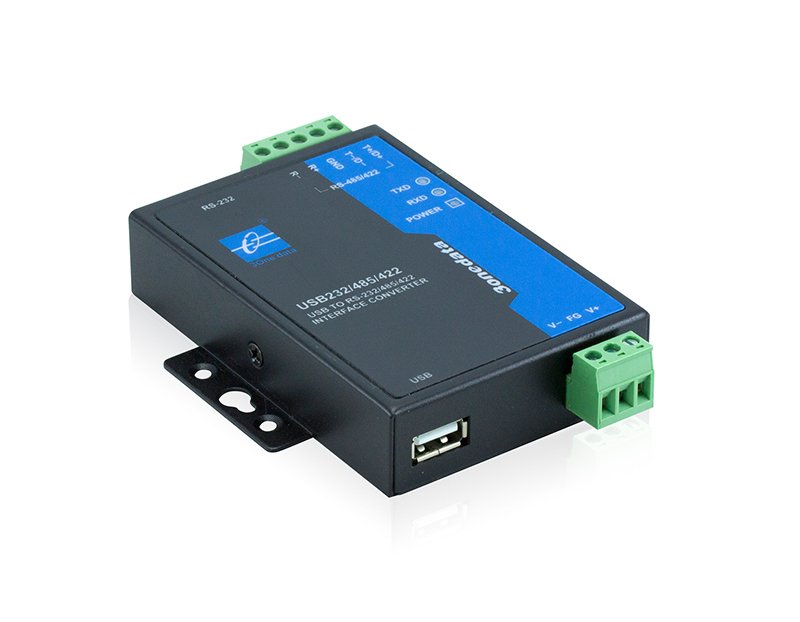

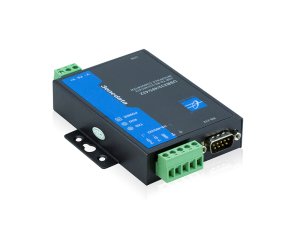

USB485I
USB - Seri (RS-232/422/485) Çevirici
USB→RS-232/422/485, USB2.0, 2KVAC isolation, 8KV ESD, 9-48VDC
- USB ve RS-232/422/485 arasında çift yönlü iletişim
- "Tak-Çalıştır" özelliği
- Otomatik seri port sinyal hızı ayarlama
- Seri port için 8KV elektrostatik koruma ve 2KVAC izolasyon koruması
- 9-48VDC ve USB besleme
- Çalışma sıcaklığı: -40~85℃
USB485I ürünü, USB ile RS-232/422/485 seri bağlantı noktaları arasında çift yönlü veri dönüşümü gerçekleştiren bir USB-Seri dönüştürücüdür. Ürün, 1 USB ve 1 RS-232/485/422 seri bağlantı noktasını destekler. Cihaz, ayar gerektirmeden RS-422/485 portunu otomatik algılar. Seri port, 8kV elektrostatik koruma ve 2KVAC izolasyon koruması ile donatılmıştır.
Bilgisayara bağlı USB arabirimi, bilgisayar sisteminde otomatik olarak bir seri COM bağlantı noktası oluşturur. PC, RS-232/485/422 seri cihazlarla sanal COM portu üzerinden iletişim kurabilir.
Donanım, fansız tasarım, düşük güç tüketimi, geniş çalışma sıcaklık aralığı ve EMC uyumluluğu ile PLC kontrolü, endüstriyel otomasyon, ücret toplama ve veri toplama sistemlerinde yaygın olarak kullanılır.
| Çalışma Sıcaklığı | : | -40/+85C |
| Toplam Port Sayısı | : | 1 |
| RS-232/422/485 | : | 1 |
| USB | : | 1 |
| Konnektör Tipi | : | DB9 Female, Terminal Block |
| Port İzolasyonu | : | VAR |
| Serial Port |
Standard: EIA RS-232C, RS-485, RS-422 Quantity of serial port: 1 RS-232/485/422 serial port RS-232 signal: TXD, RXD, GND RS-485 signal: D+, D-, GND RS-422 signal: T+, T-, R+, R-, GND Baud rate: 300bps~115200bps Data bit: 7bit, 8bit Stop bit: 1bit, 2bit Parity bit: None, Even, Odd, Space, Mark Interface form: RS-232 serial port, adopts DB9，Female； RS-485/422 serial port, adopts 5-pin 5.08mm pitch terminal block Transmission distance: RS-232 serial port, 15m； RS-485/422 serial port, 1200m Direction control: RS-485 adopts automatic data flow control technology which can detect and control the direction of data transmission Load capacity: RS-485 supports 32-point polling environment (128-point is customizable) Interface protection: 8kV electrostatic protection, 2kVAC isolation protection
|
|
USB Port |
Standard: USB 1.1, USB 2.0 Quantity of interfaces: 1 USB interface USB signal: VCC, DATA+, DATA-, GND Transmission rate: high speed 480Mbps, full speed 12Mbps Interface form: USB A-type socket, Male Transmission distance: 5m |
|
Operating System |
Windows 2000/Server 2003/XP/Vista/Server 2008/7, Windows XP Embedded, Windows CE 4.2/5.0/5.2/6.0, Linux (above version 2.4), MAC OS-X |
| LED Indicator |
Power supply indicator, serial port data sending/receiving indicator |
|
Power Requirement
|
Support optional USB interface power supply or 9~48VDC power supply, they could power the device simultaneously
|
|
Power Consumption |
No-load: 0.38W@24VDC Full-load: 0.41W@24VDC
|
|
Environmental Limit |
Operating temperature: -40~85℃ Storage temperature: -40~85℃ Relative humidity: 5%～95% (no condensation)
|
|
Physical Characteristic |
Housing: metal, IP30 protection grade Installation: wall mounting Dimension (W x H x D): 69mm×22mm×100mm Weight: 226g
|
|
Certification |
CE, FCC, RoHS
|
| Industrial Standards |
IEC 61000-4-2 (ESD, Electrostatic discharge), Level 2 Air discharge: ±8kV Contact discharge: ±4kV Shock: IEC 60068-2-27 Free fall: IEC 60068-2-32 Vibration: IEC 60068-2-6 |
