HIGHWIRE LONGSTAR CAMERA
VLS-1P-CC
Unrestricted 100Base-T and POE over 1400m
Datasheet Link : HIGHWIRE LONGSTAR
Kullanım Kılavuzu : HIGHWIRE LONGSTAR
HIGHWIRE LONGSTAR, özellikle raylı sistemler ve metro uygulamalarında tercih edilen koaksiyel hat üzerinden uzak mesafelere güç ve veri aktarımının kolay ve düşük maliyet ile yapabilmenize olanak tanır.
HIGHWIRE LONGSTAR, standart koaksiyel hat üzerinden uzak mesafelere 100Base-T ağ sinyali ve PoE Plus bağlantısı sağlar. Mevcut analog kameraların IP'ye yükseltilmesi maliyetini düşürdüğü gibi proje sürelerini de kısaltır.

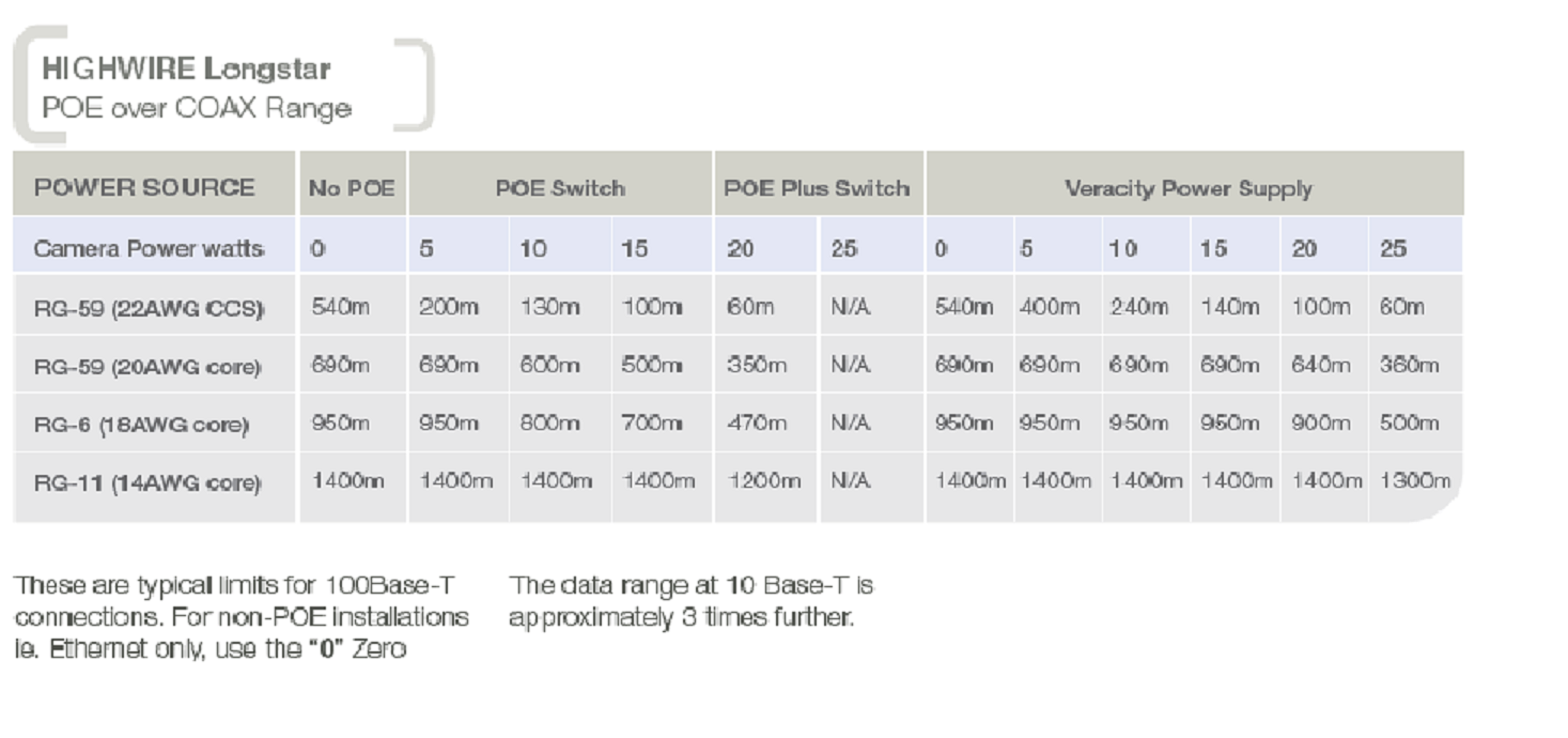

100Base-T veri aktarımını RG-59 ile 540 - 690 metre veya RG-11 ile 1400 metreye kadar sağlayabilmektedir. Daha uzak mesafeler için, otomatik olarak 10Base-T geçişi ile (sadece veri iletişimi) erişilebilecek mesafe 3 kat arttırılabilir. Opsiyonel PoE-IN veya PoE-OUT özelliği ile mevcut koaksiyel kablolar üzerinden 25 watt'lık güç (802.3at POE Plus) kameralara dağıtabilir.

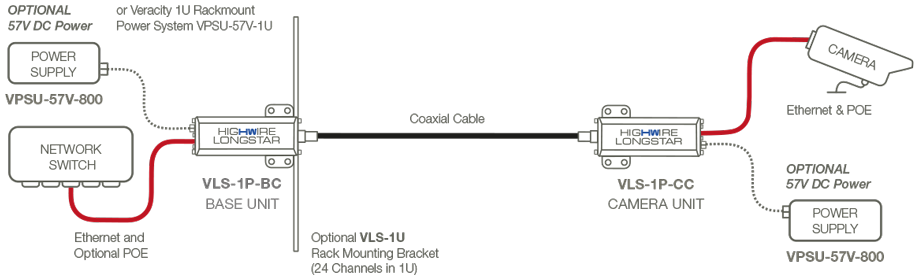

HIGHWIRE LONGSTAR BASE ve KAMERA üniteleri karşılıklı olarak kullanıldığında kurulum son derece hızlıdır. Cihazlar kendiliğinden konfigüre ve optimize edilir. Herhangi bir kurulum veya sistem eşleştirmesi gerektirmez. Kurulum sırasında veri ve güç bağlantıları cihaz üzerindeki led’ler ile kolayca izlenir. Sistem, bağlantı durumu, güç seviyesi ve tanılama bilgilerinin anında onaylanmasını sağlayan Veracity’nin SafeView ™ teknolojisini içermektedir.
75 Ohm kablo için tasarlanmış olmasına rağmen, HIGHWIRE Longstar 50 Ohm kablo üzerinde tam performansla çalışır. Bu durumda sadece erişilmek istenen azami mesafe bir miktar azalacaktır.
- Koaksiyel hat üzerinden uzak mesafelere Ethernet ve PoE
- RG11 ile 1400mt'ye kadar 100Base-T ve PoE
- Geniş çalışma sıcaklığı
- BS EN 50121-4 uyumlu (raylı sistemler ve metro)
- 4.2km'ye kadar 10Base-T veri aktarımı (PoE olmadan, sadece veri)
ÜRÜN SİPARİŞ KODLARI:
| VLS-1P-BC | HIGHWIRE Longstar - Base side - Long range Ethernet over coax |
| VLS-1P-CC | HIGHWIRE Longstar - Camera side - Long range Ethernet over coax |
| VLS-1N-LC | HIGHWIRE Longstar Lite - (requires 2 units per link) Non POE Long range Ethernet over coax |
| VLS-1U | 1U Rack panel for up to 24 x HIGHWIRE Longstar units |
| POWER (Non POE models) | |
| Unit power | 1.0 watts |
| DC Power input | Detachable screw terminal for class II isolated external supply 8-57 volts DC or 20-28 volts AC, max 100mA |
| POWER (POE models) | |
| Unit Power | 1.0 watts |
| POE in (Base) | IEEE 802.3af (POE) or IEEE 802.3at (POE Plus), 2-event, power class 4 |
| POE out (Camera) | IEEE 802.3af (POE) or IEEE 802.3at (POE Plus) |
| DC power in (Base) | Detachable screw terminal for optional Veracity 57V supply |
| LONGSTAR INTERFACE | |
| Connector | BNC |
| Cable | 75 Ohm Coaxial, RG59, RG6 or RG11 or equivalent Note: also compatible with 50 Ohm cable types |
| Rate | 200Mbit/s up to 690 metres [2263ft] (RG59 20AWG) 200Mbit/s up to 1400 metres [4593ft] (RG11) 20Mbit/s up to 4.2km [2.6miles] (RG11), auto-adapts |
| ETHERNET INTERFACE | |
| Connector | RJ45 |
| Cable | Patch or crossover, auto-detected |
| Rate | 100Base-TX or 10Base-T, full-duplex with auto-negotiation |
| LED INDICATORS | |
| Ethernet | Link/activity, power good |
| Longstar | Link/activity, rate |
| (POE models only) | POE and link status (green/amber), diagnostic codes (red) |
| PHYSICAL/Environmental | |
| Dimensions | L 115mm, W 55mm H 27mm, inc removable bracket |
| Weight | 112g |
| Operating temperature | -40°C to 70°C |
| Relative humidity | 85% non-condensing |
| Compliance | FCC, CE, RoHS, BS EN 50121-4 (rail + metro) |
