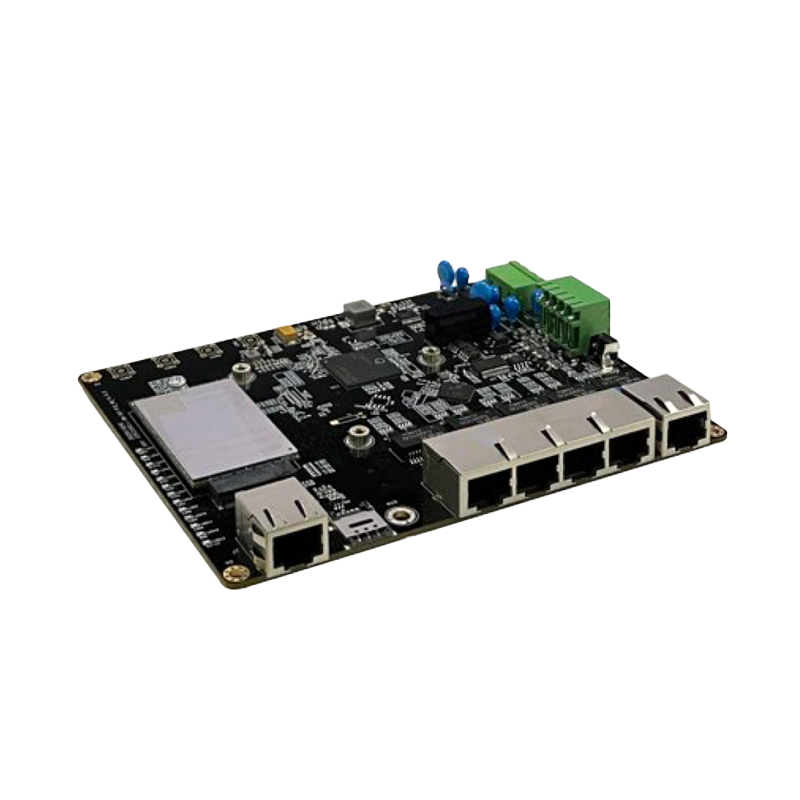

ICPE1500-A-5GT-1D-LV
Madencilik için 5 Port Gigabit Güvenli 5G CPE
- 5 Gigabit bakır port (4 LAN + 1 WAN), 4 adet 5G Sub-6G anten arayüzü, 1 RS-232/485/422 seri port
- 5G NR hücresel kablosuz ağı, tüm 3G/4G LTE ağlarıyla uyumlu
- RealCom, TCP Server, TCP Client, UDP Server, UDP Client gibi birden fazla seri port modunu destekler
- Modbus RTU/ASCII ile Modbus TCP protokolü arasında dönüşümü destekler
- 12~48VDC güç girişi desteği (güvenlik güç giriş aralığı: 12~24VDC)
- -40~75℃ geniş çalışma sıcaklık aralığı desteği
- İçsel güvenlik (intrinsic safety) özelliklerine uygundur
ICPE1500-A-5GT-1D-LV, madencilik için Gigabit intrinsically safe 5G CPE cihazıdır. Serial port, serial port server veya Modbus protocol fonksiyonlarını destekler. Serial server, dağınık serial cihazların ve host’ların ağ üzerinden merkezi yönetimini sağlar; Modbus protocol ise Modbus RTU/ASCII ile Modbus TCP arasında dönüşüm yapar.
Cihaz, Gigabit copper port, 5G Sub-6G anten, RS-232/485/422 gibi çoklu arayüzler sunar. Embedded mounting ile farklı uygulama senaryolarına uyum sağlar.
Network management system, 3G/4G/5G Cellular WAN, WAN Setting, ICMP Link Test, Link Backup, Dynamic Domain Name, Routing Table Setting, Port Forwarding, Port Redirection, DMZ Setting, UPnP Setting, VRRP, RIP, OSPF, Static DHCP, DHCP Client, QoS, SLA, Track gibi fonksiyonları destekler. Ayrıca IP Filtering, MAC Filtering, URL Filtering, Keyword Filtering, IP address black/white list gibi firewall özellikleri ve GRE, IPSec, PPTP, L2TP gibi VPN tunneling fonksiyonlarını sağlar.
Serial server modunda her serial port, 4 TCP veya UDP session bağlantısını destekler ve RealCom, TCP Server, TCP Client, UDP Server, UDP Client gibi modlarda çalışabilir. Modbus protocol modunda RTU Master, RTU Slave, ASCII Master ve ASCII Slave çalışma modları bulunur. 256 adet Modbus TCP Client (Master) ve 128 adet Modbus TCP Server (Slave) cihazı destekler. Network management system, kullanıcı dostu arayüzü ile kolay ve pratik kullanım sunar.
RESET butonu cihazı yeniden başlatır veya fabrika ayarlarına döndürür. Donanımı fanless tasarıma, düşük güç tüketimine, geniş sıcaklık ve voltaj aralığına sahiptir ve zorlu EMC gereksinimlerine uygun endüstriyel testlerden geçmiştir. Bu sayede ağır endüstriyel ortamlarda kullanılabilir.
Cihaz, kömür madenlerinde yaygın olarak kullanılabilir; 5G sinyalini Gigabit Ethernet’e dönüştürür ve terminal cihazlara 5G üzerinden uzaktan erişim sağlar.
| Model | Açıklama |
|---|---|
| ICPE1500-A-5GT-1D-LV | 5*Gigabit copper ports (4 LAN + 1 WAN), 4*5G Sub-6G antenna interfaces, 1*RS-232/485/422 serial port, 1*Micro SIM card slot, embedded mounting, operating temperature: -40~75℃ |
Standard & Protocol
IEEE 802.3 for 10Base-T
IEEE802.3u for 100Base-TX
IEEE 802.3ab for 1000Base-T
3GPP Rel-15 for 5G NR
3GPP Rel-14 for 4G LTX
3GPP Rel-8 for 3G WCDMA
Cellular Network
3G/4G/5G cellular network, network type 5G NR/ LTE FDD/ LTE TDD/ WCDMA/ TD-SCDMA/ CDMA/ EVDO
Management
Mobile network detection, local area network, dynamic domain name, UPnP settings, static DHCP, QoS, log management, device alias, access settings, timed restart, backup and recovery, log management, firmware upgrade, system log, serial settings, Modbus settings
Security Policy
IP Filtering, MAC Filtering, URL Filtering, Keyword Filtering, IP Address Back and White List, Port Forwarding, Port Redirection, DMZ Settings, SLA, Track
VPN Tunnel
GRE, PPTP Client/Server, L2TP Client/Server, IPSec
Multicast
Multicast NAT
Troubleshooting
Ping test, route tracing
Routing Technique
VRRP, RIP, OSPF, routing list settings
Time Management
NTP Client
5G NR Operating Frequency Band
5G NR: n1/n2/n3/n5/n7/n8/n12/n20/n28/n38/n40/n41/n48/n66/n71/ n77/n78/n79
4G LTE-FDD: B1/B2/B3/B4/B5/B7/B8/B9/B12/B13/B14/B17/B18/B19/
B20/B25/B26/B28/B29/B30/B32/B66/B71
4G LTE-TDD: B34/B38/39/B40/B41/B42/B48
3G WCDMA: B1/B2/B3/B4/B5/B6/B8/B19
5G NR Bandwidth (downstream, upstream)
5G SA: DL 2.1Gbps; UL 900Mbps
5G NSA: DL 2.5Gbps; UL 650Mbps
LTE: DL 1Gbps; UL 200Mbps
WCDMA: DL 42Mbps; UL 5.76Mbps
Interface
Gigabit copper port: 5 10/100/1000Base-T(X) self-adaptive RJ45 port (4 LAN ports + 1 WAN port), support automatic flow control, full/half duplex mode, MDI/MDI-X self-adaption
Antenna interface: 4 5G Sub-6G antenna interfaces, with the 4th generation I-PEX on-board antenna pedestal.
Serial port: 1 RS-232/485/422 serial port, it adopts 2*5-pin 3.81mm pitch terminal blocks (serial port occupies 6 pins)
I/O port (reserved): 1 DI and 1 DO, adopt 2*5 PIN 3.81mm pitch terminal block, I/O port occupies 4 pins; This interface is reserved and temporarily unavailable
SIM card slot: 1 Micro SIM card, triple netcom
Console port: CLI command line management port (RS-232), RJ45 interface
Serial Port
Standard: EIA RS-232C, RS-485, RS-422
Quantity of serial port: 1 RS-232/485/422 3IN1 serial port
RS-232 signal: RXD, TXD, GND
RS-485 signal: D+, D-, GND
RS-422 signal: T+, T-, GND, R+, RBaud rate: 300bps-115200bps
Data bit: 7bit, 8bit
Parity bit: None, Even, Odd
Stop bit: 1bit, 2bit
Interface form: 2*5-pin 3.81mm pitch terminal blocks (serial port occupies 6 pins)
Direction control: RS-485 direction adopts Automatic Data Direction Control (ADDC)
Load capacity: RS-485/422 end supports 32-node polling environment
Transmission distance: RS-232, 15m; RS-485/422, 1200m
Work mode:
Serial server: RealCom Mode, TCP Server Mode, TCP Client Mode, UDP Server Mode, UDP Client Mode, each serial port supports 4 TCP/UDP sessions
Modbus gateway: RTU Master, RTU Slave, ASCII Master, ASCII Slave, support up to 256 Modbus TCP Client (Master) device accesses and 128 Modbus TCP Server (Slave) device connections
Power Supply
12~48VDC power input; the input range of safety power is 12~24VDC, support anti-reverse connection, and 3-pin 5.08mm pitch terminal blocks are used.
Indicator
Power indicator, alarm indicator, running indicator, 5G indicator, 5G signal strength indicator, interface indicator, serial port indicator
Power Consumption and Current
|
Temperature |
Power Supply |
Peak Value |
Full Mean Load |
Full Peak Load |
|
Voltage (VDC) |
Current (A) |
Power Consumption (W) |
Power Consumption (W) |
|
|
Normal Temperature (25℃) |
12 |
1.082 |
5.2 |
12.4 |
|
18 |
0.666 |
5.1 |
12.1 |
|
|
24 |
0.626 |
5.4 |
12.4 |
|
|
High Temperature (75℃) |
12 |
1.151 |
5.2 |
12.4 |
|
18 |
0.730 |
5.5 |
12.4 |
|
|
24 |
0.572 |
5.8 |
12.5 |
Working Environment
Operating temperature: -40~75℃
Storage temperature:-40~85℃
Relative humidity: 5%~95% (no condensation)
Mechanical Structure
Shell: null
Installation: embedded mounting
Dimension (W x H x D): 146.3mm×16.8mm×113.7mm
Weight: 240g
Authentication
CE, FCC, RoHS
