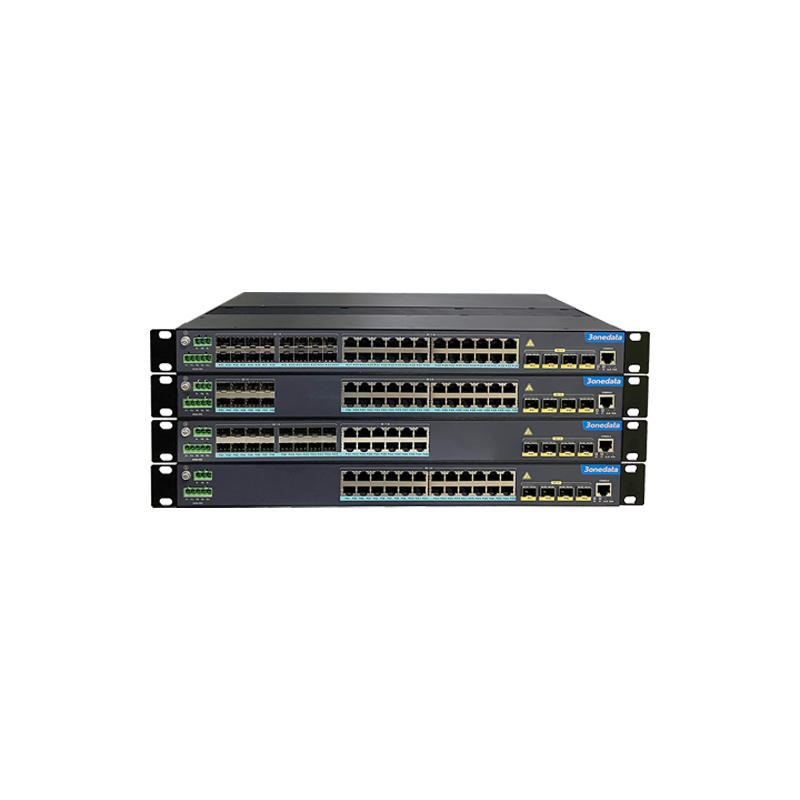

ICS5400-24GT4XS-2LV
24*10/100/1000Base-T(X) RJ45 + 4*1G/2.5G/10G SFP+, dual power supply: 12~55VDC
28/32/36/44 Port 10Gigabit Layer 3 Industrial Ethernet Switch
- 24 adede kadar Gigabit copper port, 16 adede kadar Gigabit SFP slot, 4 adet 10 Gigabit SFP+ slot
- Ring patented technology kullanımı; single ring, coupling ring, chain, Dual-homing ve ağ arızasında <20 ms otomatik recovery time desteği
- Ipv6, RIP, OSPF, PIM, VRRP, ISIS, NAT, MRP, STP/RSTP/MSTP, ERPS, VLAN, IGMP/MLD, IGMP/MLD Snooping, DHCP Server/Relay, LLDP, LACP gibi çok sayıda network protokolü ve endüstri standartları desteği
- Opsiyonel DC (12~55 VDC) veya AC (85~264 VAC) dual power supply, dual power supply redundancy desteği
- -40~75 ℃ geniş çalışma sıcaklık aralığı desteği
ICS5400 serisi; 28/32/36/44 portlu Gigabit/10 Gigabit Layer 3 endüstriyel Ethernet switch’lerdir. Gigabit copper port, Gigabit SFP slot ve 10 Gigabit SFP+ slot sunar; karşı uçtaki cihazla port hızı ve duplex modunu otomatik olarak self-negotiation yöntemiyle müzakere edebilir. 12~55 VDC veya 85~264 VAC güç besleme seçeneğini destekler ve rack montaj modunu kullanır; böylece farklı uygulama sahalarının gereksinimlerini karşılar.
Ağ yönetim sistemi; IPv6, PTP, OSPF, PIM, VRRP, ISIS, NAT, Ring, MRP, STP/RSTP/MSTP, ERPS, VLAN, IGMP/MLD, IGMP/MLD Snooping, DHCP Server/Relay, LLDP, LACP ve port mirroring gibi çok sayıda network protokolü ve endüstri standartları desteği sunar. Kapsamlı yönetim işlevlerine sahiptir; SNMP merkezî yönetim, port istatistikleri, storm suppression, network diagnosis, online upgrade gibi özellikleri destekler. CLI, HTTP, HTTPS, TELNET, SSH ve diğer erişim yöntemleri kullanılabilir. Kullanıcı dostu arayüz tasarımı ve kolay, pratik kullanımı sayesinde ağ yönetim sistemi güçlü bir kullanıcı deneyimi sağlar.
Giriş güç beslemesi iki bağımsız güç devresinden oluşur; bu sayede güç kaynaklarından biri arızalansa bile cihazın normal çalışması sağlanır. Güç beslemesinde veya portta link arızası oluştuğunda ALM göstergesi yanar ve alarm verir; aynı anda röleye bağlı alarm cihazı da hızlı saha arıza tespiti için uyarı gönderir. Donanım fanless, düşük güç tüketimli ve geniş sıcaklık aralığına sahip olacak şekilde tasarlanmıştır; zorlu EMC gereksinimlerine uygun olduğunu kanıtlayan sıkı endüstriyel standart testlerinden geçmiştir. Demiryolu taşımacılığı, akıllı madencilik, akıllı şehir, yeni enerji, akıllı şebeke, akıllı üretim, akıllı sağlık, petrol ve petrokimya sanayi gibi birçok endüstriyel alanda yaygın olarak kullanılabilir.
| Model | Açıklama |
|---|---|
| ICS5400-24GT4XS-2LV | Layer 3, 24*10/100/1000Base-T(X) RJ45 + 4*1G/2.5G/10G SFP+, dual power supply: 12~55VDC, rack mounting, -40~75℃ operating temperature |
| ICS5400-12GT16GS4XS-2LV | Layer 3, 12*10/100/1000Base-T(X) RJ45 + 16*100/1000M SFP + 4*1G/2.5G/10G SFP+, dual power supply: 12~55VDC, rack mounting, -40~75℃ operating temperature |
| ICS5400-24GT8GS4XS-2LV | Layer 3, 24*10/100/1000Base-T(X) RJ45 + 8*100/1000M SFP + 4*1G/2.5G/10G SFP+, dual power supply: 12~55VDC, rack mounting, -40~75℃ operating temperature |
| ICS5400-24GT16GS4XS-2LV | Layer 3, 24*10/100/1000Base-T(X) RJ45 + 16*100/1000M SFP + 4*1G/2.5G/10G SFP+, dual power supply: 12~55VDC, rack mounting, -40~75℃ operating temperature |
| ICS5400-24GT4XS-2HV | Layer 3, 24*10/100/1000Base-T(X) RJ45 + 4*1G/2.5G/10G SFP+, dual power supply: 85~264VAC, rack mounting, -40~75℃ operating temperature |
| ICS5400-12GT16GS4XS-2HV | Layer 3, 12*10/100/1000Base-T(X) RJ45 + 16*100/1000M SFP + 4*1G/2.5G/10G SFP+, dual power supply: 85~264VAC, rack mounting, -40~75℃ operating temperature |
| ICS5400-24GT8GS4XS-2HV | Layer 3, 24*10/100/1000Base-T(X) RJ45 + 8*100/1000M SFP + 4*1G/2.5G/10G SFP+, dual power supply: 85~264VAC, rack mounting, -40~75℃ operating temperature |
| ICS5400-24GT16GS4XS-2HV | Layer 3, 24*10/100/1000Base-T(X) RJ45 + 16*100/1000M SFP + 4*1G/2.5G/10G SFP+, dual power supply: 85~264VAC, rack mounting, -40~75℃ operating temperature |
| Toplam Port Sayısı | : | 28 |
| Çalışma Sıcaklığı | : | -40/+75C |
| 10/100/1000BaseT(X) | : | 24 |
| 1G/2.5G/10G SFP+ | : | 4 |
Standard & Protocol
IEEE 802.3 for 10Base-T
IEEE 802.3u for 100Base-TX
IEEE 802.3ab for 1000Base-T
IEEE 802.3z for 1000Base-X
IEEE 802.3ae for 10GBase-X
IEEE 802.3x for Flow Control
IEEE 802.1D for Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
IEEE 802.1s for Multiple Spanning Tree Protocol
ITU-T G.8032 for ERPS
IEEE 802.1Q for VLAN
IEEE 802.1AB for LLDP
IEEE 802.3ad for LACP
Management
SNMP v1/v2c/v3 centralized managed equipment, Port Mirroring, LLDP, DHCP Server, DHCP Relay, port speed limit, port isolation, port statistics, file management, online upgrade, log information, Syslog server
Security
User privilege classification, SSH/HTTPS protocol authorization, link flap protection, port loop detection, IPDT, IPv6DT, Smart-Link, NAT, port alarm and power alarm.
Switch Function
802.1Q VLAN, MAC, static aggregation, LACP, ARP, storm suppression
Unicast / Multicast
IGMP-Snooping, MLD-Snooping, IGMP, MLD, PIM-SM, PIM-DM, IPv6-PIM-SM, IPv6-PIM-DM
Redundancy Technology
Ring, MRP, STP/RSTP/MSTP, ERPS
Routing Technique
RIP, RIPng, OSPF, OSPFv3, ISIS, VRRP, IPv6 VRRP, BGP
Troubleshooting
Ping, Traceroute, DDMI
Time Management
NTP Client Configuration, Time Zone Configuration
Interface
Gigabit copper port: 10/100/1000Base-T(X) self-adaption or forced mode, RJ45, Automatic Flow Control, Full/Half Duplex Mode self-adaption, MDI/MDI-X Autotunning
Gigabit SFP Slot : 100/1000Base-X self-adaption or forced mode, SFP slot
10Gigabit SFP+ slot: 1G/2.5G/10G Base-X self-adaption or forced mode, SFP+ slot
Console port: CLI command line management port(RS-232), RJ45
Alarm port: support 1 relay alarm output, using 3-pin 5.08mm pitch terminal blocks, and the current load capacity is 1A@30VDC or 0.3A@125VAC
Indicator
Power indicator, running indicator, alarm indicator, interface indicator
Switch Property
Transmission mode: store and forward
MAC address: 32K
Buffer: 32Mbit
Backplane bandwidth: 160G
Switch delay: <10μs
Power Supply
DC device:
Input voltage: 24VDC/48VDC (12~55VDC)
Power supply quantity: dual power supply redundancy
Connection mode: 5-pin 5.08mm pitch terminal blocks
Connection protection: anti-reverse connection
AC device:
Input voltage: 110VAC/220VAC (85~264VAC)
Power supply quantity: dual power supply redundancy
Connection mode: AC socket with switch
Power Consumption
＜47.3W
Working Environment
Operating temperature: -40~75℃
Storage temperature: -40~85℃
Relative humidity: 5%～95% (no condensation)
Physical Characteristic
Housing: IP40 protection, metal
Installation: 1U rack mounting
Dimension (W x H x D): 441.6mm×44.45mm×290mm (lugs are not included)
Industrial Standard
IEC 61000-4-2 (ESD, electrostatic discharge), Level 3
Contact discharge: ±6kV
Air discharge: ±8kV
IEC 61000-4-4 (EFT, electrical fast transient pulses), Level 3
Power supply: ±2kV
Copper port: ±2kV
IEC 61000-4-5 (Surge), Level 3
Power supply: differential mode±1kV, common mode±2kV
Copper port: ±2kV
Shock: IEC 60068-2-27
Free fall: IEC 60068-2-32
Vibration: IEC 60068-2-6
Authentication
CE, FCC, RoHS
