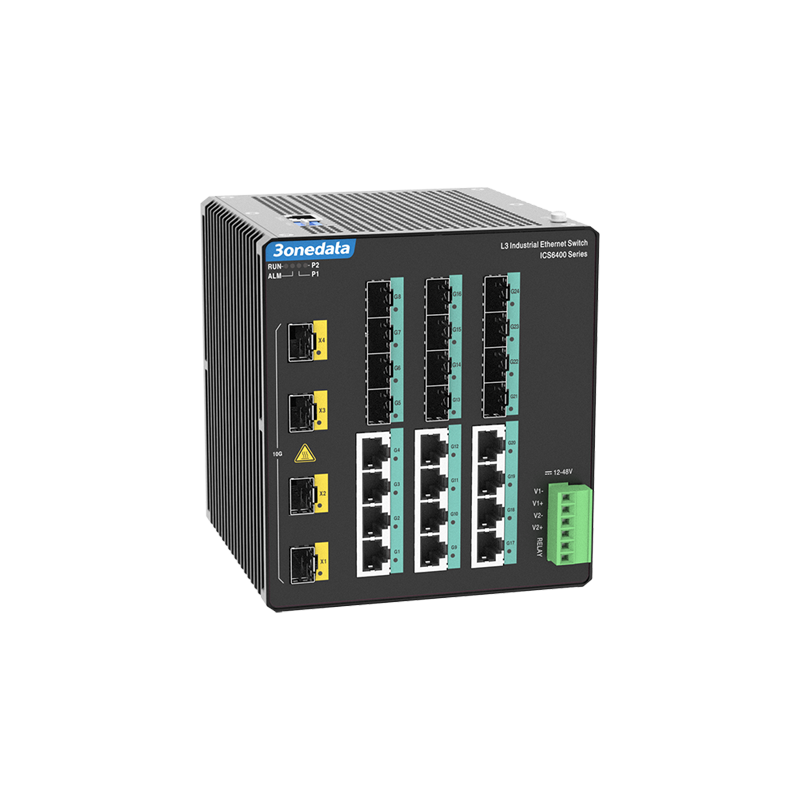

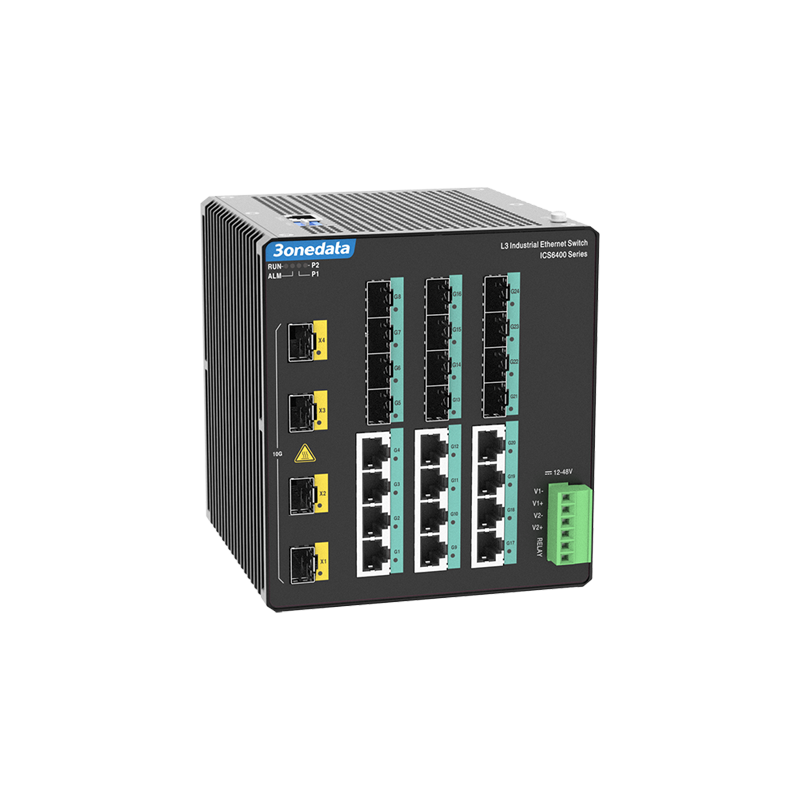

ICS6400-12GT12GS4XS
12*10/100/1000Base-T(X) RJ45 + 12*100/1000M SFP + 4*1G/10G Base-X SFP+, dual power supply: 12~48VDC
28-port Gigabit /10 Gigabit Layer 3 Industrial Ethernet Switch
- 12 adet Gigabit copper port + 12 adet Gigabit SFP slot + 4 adet 10 Gigabit SFP+ slot desteği
- SW-Ring patented technology kullanımı; single ring, coupling ring, chain, Dual-homing ve ağ arızasında <20 ms otomatik recovery time desteği
- 10 Gigabit bant genişliği; yüksek performans ve yüksek hızla büyük miktarda video, ses ve veri iletimini mümkün kılar
- Dual power supply desteği; giriş voltajı: 12~48 VDC
- -40~65 ℃ geniş çalışma sıcaklık aralığı desteği
ICS6400-12GT12GS4XS; 28 portlu Gigabit/10 Gigabit Layer 3 endüstriyel Ethernet switch’tir. Gigabit copper portlar, Gigabit SFP slotları ve 10G SFP slotları gibi çok sayıda arayüz sunar. Farklı uygulama senaryolarının gereksinimlerini karşılamak için DIN-Rail montaj tasarımına sahiptir. Zengin arayüz çeşitliliği, Gigabit/10 Gigabit kombinasyon bant genişliği ve yüksek performanslı, yüksek hızlı video, ses ve veri iletim kabiliyeti; büyük ölçekli endüstriyel ağ uygulamalarının ihtiyaçlarını karşılar.
Ağ yönetim sistemi; static routing, RIP, OSPF, ARP, VRRP, NAT, IGMP, PIM-SM, PIM-DM, STP/RSTP/MSTP, ERPS, 802.1Q VLAN, QoS, LLDP, IGMP Snooping, DHCP Server/Snooping/Relay, port trunking, port mirroring gibi çok sayıda network protokolü ve endüstri standartları desteği sunar. Port konfigürasyonu, port istatistikleri, network diagnosis, rapid configuration, online upgrade gibi kapsamlı yönetim işlevlerine sahiptir. CLI, WEB, Telnet, SNMP, SSH ve diğer erişim yöntemlerini destekler. Kullanıcı dostu arayüz tasarımı ve basit, pratik kullanım sayesinde ağ yönetim sistemi güçlü bir kullanıcı deneyimi sağlar.
DIP switch, cihazın fabrika ayarlarına geri döndürülmesini sağlar. Portta link arızası olduğunda ALARM göstergesi yanar ve alarm verir; aynı anda röleye bağlı alarm cihazı da hızlı saha arıza tespiti için uyarı gönderir. Cihazın giriş güç beslemesi iki bağımsız girişe sahiptir; böylece güç kaynaklarından biri arızalansa bile cihazın normal çalışması sağlanır. Donanım fanless, düşük güç tüketimli, geniş sıcaklık ve voltaj aralığına sahip olacak şekilde tasarlanmıştır; zorlu EMC gereksinimlerine uygun olduğunu kanıtlayan sıkı endüstriyel standart testlerinden geçmiştir. Akıllı şebeke, raylı ulaşım, akıllı şehir, güvenli şehir, yeni enerji ve akıllı üretim gibi birçok endüstriyel alanda yaygın olarak kullanılabilir.
| Model | Açıklama |
|---|---|
| ICS6400-12GT12GS4XS | Layer 3, 12*10/100/1000Base-T(X) RJ45 + 12*100/1000M SFP + 4*1G/10G Base-X SFP+, dual power supply: 12~48VDC, DIN-Rail mounting, -40~65℃ operating temperature |
| Toplam Port Sayısı | : | 28 |
| Çalışma Sıcaklığı | : | -40/+75C |
| 10/100/1000BaseT(X) | : | 12 |
| 100/1000Base SFP | : | 12 |
| 1G/10G | : | 4 |
Standard & Protocol
IEEE 802.3 for 10Base-T
IEEE 802.3u for 100Base-TX
IEEE 802.3ab for 1000Base-T
IEEE 802.3z for 1000Base-X
IEEE802.3ae for 10GBase-X
IEEE 802.3x for Flow Control
IEEE 802.1D for Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
IEEE 802.1s for Multiple Spanning Tree Protocol
IEEE 802.1Q for VLAN
IEEE 802.1p for CoS
IEEE 802.1AB for LLDP
ITU-T G.8032 for ERPS
Management
SNMP v1/v2c/v3 Centralized Management of Equipment, RMON, Port Mirroring, QoS, LLDP, DHCP Server, DHCP Relay, File Management, Port Statistics, Log Information, Syslog Server, Static ARP
Security
Classification of User Permissions, NAT, Alarm Configuration, Storm Suppression, SSHD Configuration, Telnet Configuration, Loop Detection, Link Flapping Protection, HCP Snooping
Switch Function
802.1Q VLAN, Port Trunking, Bandwidth Management, Flow Control, Port Isolation
Unicast / Multicast
Static Multicast, IGMP, IGMP-Snooping, PIM-SM, PIM-DM
Redundancy Technology
Ring, STP/RSTP/MSTP, ERPS
Troubleshooting
Ping, Traceroute, Port Loopback, SFP Digital Diagnosis
Routing Technique
VRRP, RIP, OSPF, Multicast routing
Time Management
NTP
Interface
Gigabit copper port: 10/100/1000Base-T(X) self-adaptive RJ45, automatic flow control, support full/half duplex mode, MDI/MDI-X self-adaption
Gigabit SFP Slot : 100/1000 Base-X self-adaption SFP slot
10Gigabit SFP+: 1000/10G Base-X self-adaptive SFP+ slot
Console port: CLI command line management port(RS-232), RJ45
Alarm port: 6-pin 5.08mm pitch terminal blocks (2 pins for relay), support 1 relay alarm output
Indicator
Running Indicator, Alarm Indicator, Power Supply Indicator, Interface Indicator
Switch Property
Transmission mode: store and forward
MAC address: 16K
Packet buffer size: 12Mbit
Backplane bandwidth: 128G
Switch time delay: <10μs
Power Supply
12~48VDC, 6-pin 5.08mm pitch terminal blocks.
The power supply occupies 4 pins and supports dual power supply redundancy and anti-reverse connection.
Power Consumption
No-load: 15.4W@24VDC
Full-load: 30W@24VDC
Working Environment
Operating temperature: -40~65℃
Storage temperature: -40~85℃
Relative humidity: 5%～95%(no condensation)
Physical Characteristic
Housing: IP30 protection, metal
Installation: DIN-Rail mounting
Dimension (W x H x D): 137.4mm×150mm×135mm
Weight: 2kg
Industrial Standard
IEC 61000-4-2 (ESD, electrostatic discharge), Level 3
IEC 61000-4-4 (EFT, electrical fast transient pulses), Level 3
IEC 61000-4-5 (Surge), Level 3
Shock: IEC 60068-2-27
Free fall: IEC 60068-2-32
Vibration: IEC 60068-2-6
Authentication
CE, FCC, RoHS
