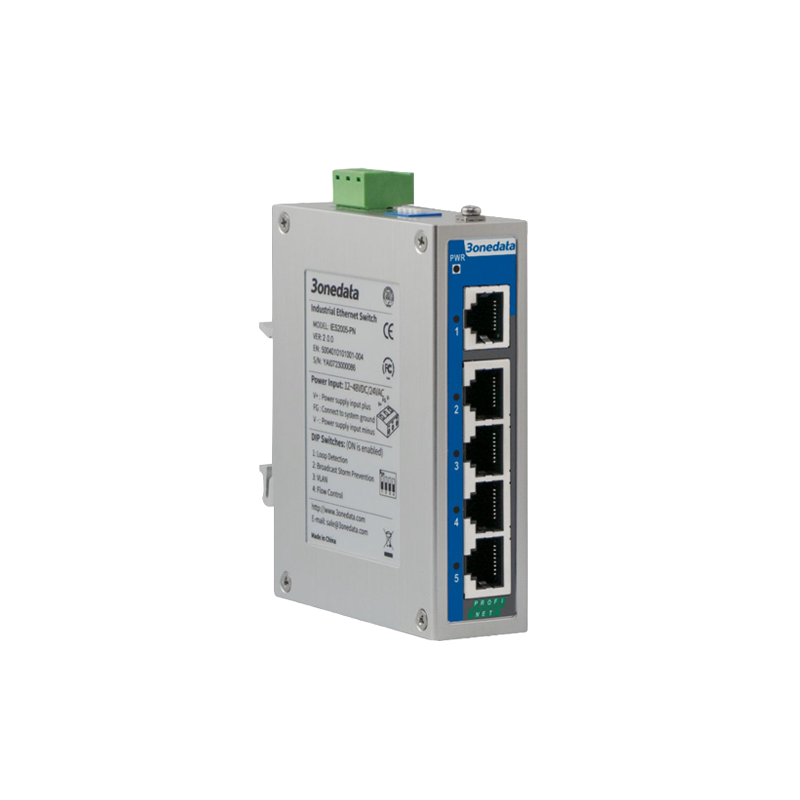

IES2005-PN
5*10/100Base-T(X) (RJ45), single power supply: 12~48VDC/24VAC
DIN-Rail veya Duvar Montajı 5-port 100M Unmanaged Endüstriyel Ethernet Switch
- 5 x 100M copper port destekler
- PROFINET protokolü için öncelikli iletim desteği
- Giriş voltajı: 12~48VDC / 24VAC
- -40~75°C geniş çalışma sıcaklık aralığı
IES2005-PN, 5 port 100M unmanaged industrial Ethernet switch’tir. 100M copper port sunar ve DIN-Rail mounting veya wall mounting ile kurulabilir; bu sayede farklı uygulama sahalarına uyum sağlar. DIP switch üzerinden loop detection, storm suppression, one-key VLAN ve flow control fonksiyonları kullanılabilir. Donanım fanless yapıdadır, düşük güç tüketir ve zorlu EMC gereksinimlerine uygun olduğunu gösteren sıkı endüstriyel testlerden geçmiştir. Raylı sistemler, akıllı şehir uygulamaları, güvenli şehir çözümleri, yenilenebilir enerji sistemleri, akıllı üretim ve diğer endüstriyel alanlarda yaygın şekilde kullanılabilir.
| Model | Açıklama |
|---|---|
| IES2005-PN | PROFINET 5*10/100Base-T(X) (RJ45), single power supply: 12~48VDC/24VAC, DIN-rail mounting, -40~75℃ operating temperature |
Standard & Protocol
IEEE 802.3 for 10Base-T
IEEE 802.3u for 100Base-TX
IEEE 802.3x for flow control
Interface
Copper port: 10/100Base-T(X), RJ45, Full/Half Duplex Mode, MDI/MDI-X Autotunning
LED Indicator
Power Supply Indicator, Port Indicator
Switch Property
Transmission mode: store and forward
MAC address: 2K
Backplane bandwidth: 1G
Switch time delay: <10μs
Power Requirement
12~48VDC/24VAC, 3-pin 5.08mm pitch terminal blocks
Anti-reverse connection protection, built-in over-current 3.0A protection
Power Consumption
No-load: 0.4W@24VDC
Full-load: 1.0W@24VDC
Environmental Limit
Operating temperature range: -40~75℃
Storage temperature range: -40~85℃
Relative humidity: 5%～95% (no condensation)
Physical Characteristic
Housing: IP40 protection, metal
Installation: DIN-Rail mounting or wall mounting
Dimension (W x H x D): 28mm×103mm×78mm
Industrial Standard
IEC 61000-4-2 (ESD)
Air discharge: ±8kV
Contact discharge: ±6kV
IEC 61000-4-4 (EFT)
Power supply: ±2kV
Ethernet port: ±1kV
IEC 61000-4-5 (Surge)
Power supply: common mode±2kV, differential mode±1kV
Ethernet port: common mode±2kV, differential mode±1kV
Shock: IEC 60068-2-27
Free fall: IEC 60068-2-32
Vibration: IEC 60068-2-6
Certification
CE, FCC, RoHS
MTBF
510465 hrs
