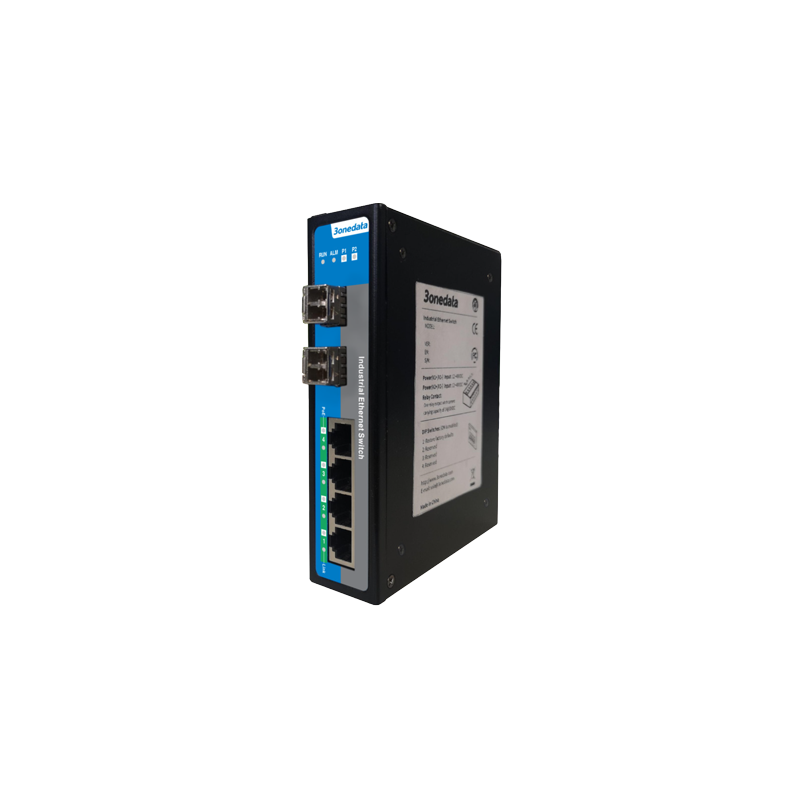

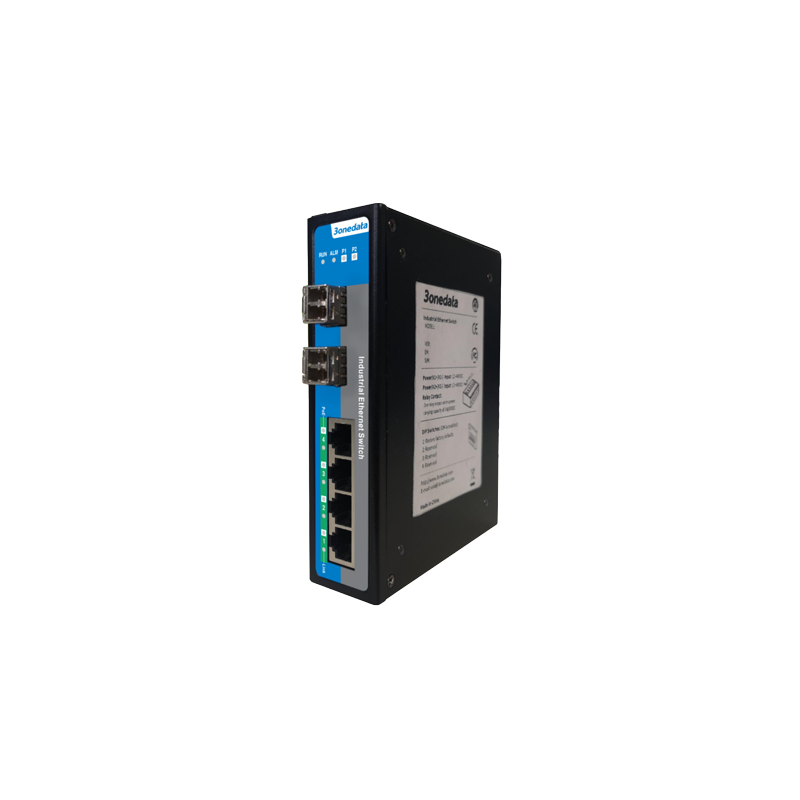

IES6000-4GP2HS-2P48-120W
Layer 2, 4*10/100/1000Base-T(X) PoE RJ45 + 2*100M/1G/2.5G SFP, dual power supply: 45~55VDC
6 Port Gigabit Layer 2 Managed Endüstriyel PoE Ethernet Switch
- 2 x 2.5G Ethernet SFP fiber port ve 4 x Gigabit PoE copper port destekler
- Ring patentli teknoloji; single ring, coupling ring, chain, Dual-homing destekler; network failure sonrası otomatik toparlanma süresi < 20 ms
- STP/RSTP/MSTP, ERPS, PoE, DHCP, VLAN, QoS, IGMP Snooping, LLDP vb. birçok network protocol ve endüstri standardını destekler
- Dual power redundancy desteği; giriş voltajı: 48 VDC
- Tek bir PoE port için maksimum output power 30 W, cihazın toplam output power değeri 120 W
- -40 ~ 75 °C geniş çalışma sıcaklık aralığı
IES6000-4GP2HS-2P48-120W, 6 portlu Gigabit Layer 2 managed endüstriyel Ethernet PoE switch modelidir. Bu ürün; 4 x Gigabit PoE copper port ve 2 x 2.5G SFP slot sunar. DIN-Rail montaj yapısını benimser ve farklı kullanım sahalarının gereksinimlerini karşılar.
Network management sistemi; Ring, STP/RSTP/MSTP, ERPS, DHCP, VLAN, QoS, IGMP Snooping, LLDP, port trunking, port mirroring vb. birçok network protocol ve endüstri standardını destekler. Port configuration, access control, network diagnosis, online upgrading vb. kapsamlı management fonksiyonlarını destekler ve CLI, WEB, Telnet, SSH, SNMP gibi farklı access method’ları kullanılabilir. Network management sistemi; kullanıcı dostu arayüz tasarımı ve kolay, pratik kullanım özellikleri ile iyi bir kullanıcı deneyimi sunar.
Ürün, iki bağımsız power supply devresi sunar; böylece devrelerden biri arızalandığında cihaz normal şekilde çalışmaya devam eder. DIP switch tasarımı, cihazın fabrika ayarlarına geri döndürülmesini sağlar. DC power supply veya port tarafında link failure oluştuğunda ALM göstergesi yanar ve alarm üretir; aynı zamanda röleye bağlı alarm cihazı hızlı saha arıza tespiti için alarm sinyali gönderir. Donanım; fansız, düşük power consumption ve geniş sıcaklık/voltaj aralığı tasarımına sahiptir. Ayrıca sıkı endüstriyel standart testlerinden geçmiş olup, zorlu EMC gereksinimlerine sahip endüstriyel sahalarda kullanılabilir. AP kapsaması, raylı ulaşım, akıllı şehir, güvenli şehir, yeni enerji, akıllı şebeke, havacılık, akıllı üretim, askerî projeler ve diğer endüstriyel alanlarda yaygın şekilde kullanılabilir.
| Model | Açıklama |
|---|---|
| IES6000-4GP2HS-2P48-120W | Layer 2, 4*10/100/1000Base-T(X) PoE RJ45 + 2*100M/1G/2.5G SFP, dual power supply: 45~55VDC, DIN-Rail mounting, -40~75℃ operating temperature |
Standard & Protocol
IEEE 802.3 for 10Base-T
IEEE 802.3u for 100Base-TX
IEEE 802.3ab for 1000Base-T
IEEE 802.3z for 1000Base-X
IEEE 802.3x for Flow Control
IEEE 802.1D for Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
IEEE 802.1s for Multiple Spanning Tree Protocol
ITU-T G.8032 for ERPS
IEEE 802.1Q for VLAN
IEEE 802.1p for CoS
IEEE 802.1AB for LLDP
IEEE 802.3ad for LACP
IEEE 802.3af for PoE
IEEE 802.3at for PoE+
Management
SNMP v1/v2c/v3 Centralized Management of Equipment, RMON, Port Mirroring, QoS, LLDP, DHCP Server, DHCP Snooping, DHCP relay, user password, login method, File Management, Log Management, Port Statistics, PoE
Security
User Privilege Classification, Authentication method Configuration, SSH Configuration, HTTPS Configuration, Access Management, SNMP, RMON, NAS, Radius Server Authentication, TACACS + Server Authentication, ACL, Port Alarm, DC Power Supply Alarm, Loop Protection
Switch Function
802.1Q VLAN, Static Aggregation, LACP
Unicast / Multicast
IGMP Snooping
Redundancy Technology
Ring, STP/RSTP/MSTP, ERPS
Troubleshooting
Ping, Cable Detection
Time Management
NTP, Time Zone Configuration
Interface
Gigabit PoE copper port: 10/100/1000Base-T(X), RJ45, Automatic Flow Control, Full/Half Duplex, MDI/MDI-X Autotunning; the single port supports up to 30W PoE output power.PoE power supply pin: V+, V+, V-, Vcorrespond to Pin 1, 2, 3, 6
2.5G SFP Slot: 100/1000 Base-X self-adaption or 100/1000/2.5G Base-X forced mode, SFP slot
Console port: CLI command line management port(RS-232), RJ45
Alarm Port: 6-Pin 5.08mm pitch terminal blocks, relay occupies 2 pins and 1 relay alarm information output is supported, the current load capability is 1A@30VDC or 0.3A@125VAC
Indicator
Running Indicator, Alarm Indicator, Power Supply Indicator, Interface Indicator, PoE State Indicator
Switch Property
Transmission mode: store and forward
MAC address: 8K
Packet buffer size: 4Mbit
Backplane bandwidth: 30G
Switch time delay: <10μs
Power Supply
Voltage range without using PoE function: 12~48VDC
Rated voltage: 48VDC
Maximum voltage range: 44VDC~55VDC
Connection method: 6- Pin 5.08mm pitch terminal blocks (includes 4-pin power supply)
Power supply quantity: dual power supply redundancy backup
Connection protection: anti-reverse connection
Overcurrent protection: 5A
Power Consumption
No-load: 4.8W@48VDC
Full-load: ≤130W@48VDC
Working Environment
Operating temperature: -40~75℃
Storage temperature: -40~85℃
Relative humidity: 5%～95% (no condensation)
Physical Characteristic
Housing: IP40 protection, metal
Installation: DIN-Rail mounting
Weight: 634g
Dimension (W x H x D): 35mm×150mm×120mm
Industrial Standard
IEC 6100042 (ESD, electrostatic discharge), Level 3
Air discharge: ±8kV
Contact discharge: ±6kV
IEC 6100044 (EFT, electrical fast transient pulses), Level 3
Power supply: ±2kV
Relay: ±2kV
Signal: ±1kV
IEC 61000-4-5 (Surge), Level 3
Power supply: differential mode±1kV, common mode±2kV
Relay: differential mode±1kV, common mode±2kV
Signal: differential mode±1kV, common mode±2kV
Shock: IEC 60068- 2- 27
Free fall: IEC 60068- 2- 32
Vibration: IEC 60068-2-6
MTBF
200, 000 hours
Authentication
CE, FCC, RoHS
