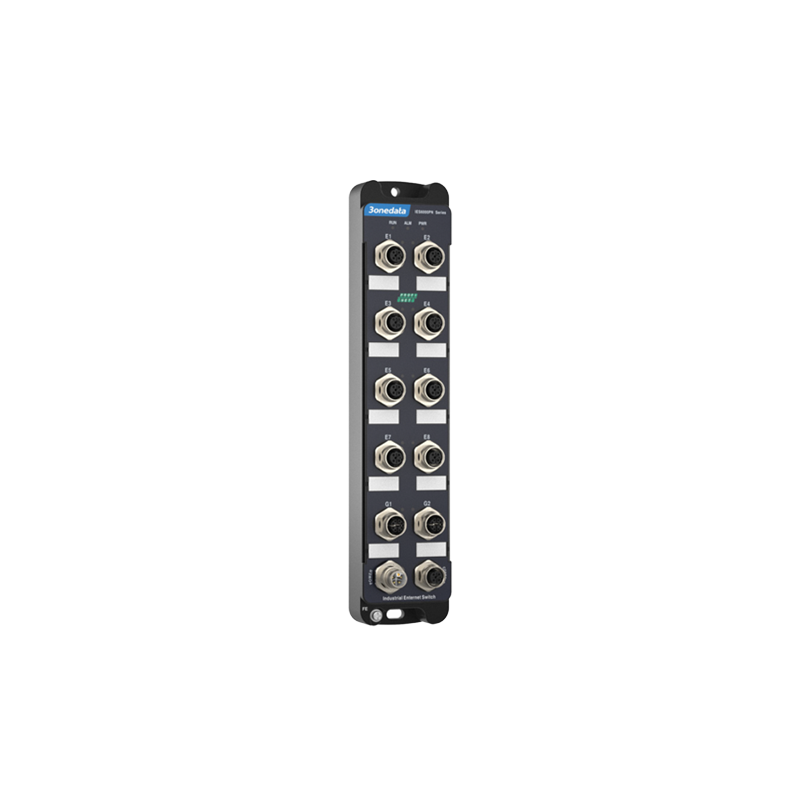

IES6000-PN-8T2GT-2P(12-48VDC)
8*10/100Base-T(X) (M12) + 2*10/100/1000Base-T(X) (M12), dual power supply: 12-48VDC
Duvar Montajı 10-Port 100M/Gigabit Layer 2 Managed PROFINET Endüstriyel Ethernet Switch
- 8 x 100M M12 ve 2 x Gigabit M12 port destekler
- PROFINET RT gerçek zamanlı iletişimi destekler ve CC-B consistency category gereksinimlerini karşılar
- PROFINET MRP network redundancy desteği; ağ güvenilirliğini artırır, yeniden yapılandırma süresi ≤ 200 ms
- Ring patentli teknoloji; single ring, coupling ring, chain, Dual-homing topolojilerini destekler, ağ hatası sonrası otomatik toparlanma süresi < 20 ms
- Dual power redundancy, giriş voltajı 12~48VDC
- -40~75°C geniş çalışma sıcaklık aralığı
- IP67 koruma seviyesi
IES6000-PN-8T2GT-2P (12–48VDC), 10 port 100M/Gigabit Layer 2 managed PROFINET industrial Ethernet switch’tir. PROFINET RT gerçek zamanlı iletişimi destekler ve CC-B consistency category gereksinimlerini karşılar. Ethernet arayüzü, titreşim ve darbeye dayanıklı M12 formunda tasarlanmıştır; bu nedenle ağır titreşim bulunan endüstriyel sahalarda güvenilir çalışır. Ürün, 8 adet 100M M12 ve 2 adet Gigabit M12 port sunar. Wall mounting yapısı farklı kullanım alanlarına uyum sağlar.
Network management system; PROFINET, STP/RSTP/MSTP, MRP, 802.1Q VLAN, QoS, LLDP, Port Trunking, Port Mirroring gibi çok sayıda network protokolünü ve endüstri standardını destekler. Ayrıca leak current, port configuration, port statistics, access control, network diagnosis, rapid configuration ve online upgrade gibi kapsamlı yönetim fonksiyonlarına sahiptir. CLI, WEB, SSH, Telnet, SNMP gibi erişim yöntemlerini destekler. GSD cihaz açıklama dosyası sağlar ve STEP 7 veya TIA Portal üzerinden kolay ve tutarlı konfigürasyon ve diagnostics yapılmasını mümkün kılar.
Cihazın power supply yapısı iki bağımsız devreden oluşur; güç kaynaklarından biri arızalansa bile cihaz normal çalışmasına devam eder. Port, power supply veya diğer yapılandırılabilir olaylarda hata oluştuğunda ALM göstergesi yanar ve hızlı sahada müdahale için uyarı verir. Donanım fanless yapıdadır, düşük güç tüketir, geniş sıcaklık ve geniş voltaj aralığını destekler ve zorlu EMC gereksinimlerini karşılayacak şekilde kapsamlı endüstriyel testlerden geçmiştir. Fabrika otomasyonu, proses otomasyonu, akıllı şebeke, demiryolu taşımacılığı, akıllı şehir uygulamaları, güvenli şehir çözümleri, yenilenebilir enerji, akıllı üretim, askeri projeler ve diğer birçok endüstriyel alanda yaygın olarak kullanılabilir.
| Model | Açıklama |
|---|---|
| IES6000-PN-8T2GT-2P(12-48VDC) | PROFINET 8*10/100Base-T(X) (M12) + 2*10/100/1000Base-T(X) (M12), dual power supply: 12-48VDC, wall mounting, -40~75℃ operating temperature |
Standard & Protocol
IEEE 802.3 for 10Base-T
IEEE 802.3u for 100Base-TX
IEEE 802.3ab for 1000Base-T
IEC 61158 and IEC 61784 for PROFINET
IEEE 802.3x for Flow Control
IEEE 802.1D for Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
IEEE 802.1s for Multiple Spanning Tree Protocol
IEC 62439-2 for MRP
IEEE 802.1Q for VLAN
IEEE 802.1p for CoS
IEEE 802.1AB for LLDP
IEEE 802.3ad for LACP
Industrial Ethernet
PROFINET V2.4
Management
SNMP v1/v2c/v3 Centralized Management of Equipment, DHCP Server, DHCP Client, Port Mirroring(TX, RX, TX & RX), QoS, LLDP, File Management, Log Management, Syslog Server, Port Statistics
Security
Classification of User Permissions, Access Control, Port Alarm, Temperature Alarm, Power Supply Alarm, MRP Alarm, Leakage Current Alarm, Network Load Alarm, Wrong Neighbor Alarm, Error Frame Alarm, Discarded Frame Alarm, Cable Quality Alarm, E-mail Alarm, SSHD Configuration, Telnet Configuration, HTTPS Configuration
Switch Function
802.1Q VLAN, Port Static/Dynamic Aggregation, Bandwidth Management, Flow Control, Port Rate Limit
Redundancy Technology
Ring, MRP(Master/Client), STP/RSTP/MSTP
Troubleshooting
Leak Current, Ping, Traceroute, Cable Diagnosis
Time Management
NTP server, NTP client
Interface
100M M12: 10/100Base-T(X), M12(Female), 4-Pin D-Code, Automatic Flow Control, Full/half Duplex Mode, MDI/MDI-X Autotunning
Gigabit M12:10/100/1000Base-T(X), M12(Female), 8-Pin X-Code, Automatic Flow Control, Full/half Duplex Mode, MDI/MDI-X Autotunning
Console port: CLI command line management port (RS-232), M12(Female), 4-Pin D-Code
Indicator
RUN indicator, ALM indicator, power supply indicator, interface indicator
Switch Property
Transmission mode: store and forward
Packet forwarding rate: 4.1664Mpps
MAC address: 16K
Buffer: 2Mbit
Backplane bandwidth: 20G
Switch time delay: <10μs
Power Supply
12~48VDC dual power supply redundancy, M12(Male), 5-Pin L-Code, built-in fuse with 3A current limit
Power Consumption
No-load: 4.7W@48VDC Full-load: 6.8W@48VDC
Working Environment
Operating temperature: -40~75℃
Storage temperature:-40~85℃
Relative humidity: 5%～95% (no condensation)
Physical Characteristic
Housing: IP67 protection, metal
Installation: wall mounting
Dimension (W x H x D): 60mm×284mm×49mm
Weight: 786g
Industrial Standard
IEC 61000-4-2 (ESD, electrostatic discharge), Level 3
Air discharge: ±8kV
Contact discharge: ±6kV
IEC 61000-4-4 (EFT, electrical fast transient pulses), Level 3
Power supply: ±2kV
Ethernet port: ±1kV
IEC 61000-4-5 (Surge), Level 3
Power supply: common mode±2kV, differential mode±1kV
Ethernet interface: common mode±2kV
Shock: IEC 60068-2-27
Free fall: IEC 60068-2-32
Vibration: IEC 60068-2-6
MTBF
382,614 hours
Authentication
CE, FCC, PROFINET CC-B
