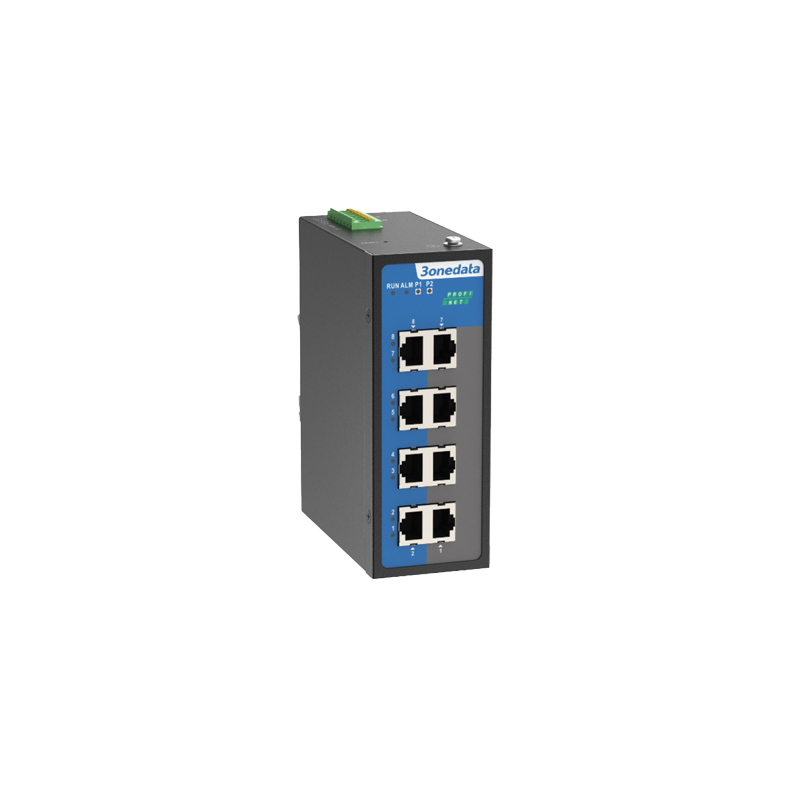

IES6100PN-8T-2LV
8*10/100Base-T(X) (RJ45), dual power supply: 12-48VDC
IES6100PN-8T-2LV
DIN-Rail Montajı 8-port 100M Layer 2 Managed PROFINET Endüstriyel Ethernet Switch
- 8 x 100M copper port destekler
- PROFINET RT gerçek zamanlı iletişimi destekler ve CC-B consistency category gereksinimlerini karşılar
- PROFINET MRP network redundancy desteği; ağ güvenilirliğini artırır, yeniden yapılandırma süresi ≤ 200 ms
- Ring patentli teknoloji; single ring, coupling ring, chain, Dual-homing topolojilerini destekler, ağ arızası otomatik toparlanma süresi < 20 ms
- Dual power redundancy, giriş voltajı 12~48VDC
- -40~75°C geniş çalışma sıcaklık aralığı
- IP40 koruma seviyesi
IES6100PN-8T-2LV, 8 port 100M Layer 2 managed PROFINET industrial Ethernet switch’tir. PROFINET RT gerçek zamanlı iletişimi destekler ve CC-B consistency category gereksinimlerini karşılar. Seri, 100M copper port sunar ve DIN-Rail mounting yapısıyla farklı uygulama sahnelerine uyum sağlar.
Network management system; PROFINET, STP/RSTP/MSTP, MRP, 802.1Q VLAN, QoS, LLDP, RMON, Port Mirroring gibi çeşitli network protokollerini ve endüstri standartlarını destekler. Ayrıca port configuration, port statistics, access control, network diagnosis, rapid configuration ve online upgrade gibi kapsamlı yönetim fonksiyonlarına sahiptir. WEB, SSH, Telnet ve SNMP erişim yöntemleri desteklenir. GSD cihaz açıklama dosyası sağlanır ve STEP 7 veya TIA Portal üzerinden kolay, tutarlı konfigürasyon ve tanılama yapılabilir.
Cihaz üzerindeki RESET butonu, yeniden başlatma ve factory defaults geri yükleme işlemini destekler. Power supply yapısı iki bağımsız devreden oluşur; güç kaynaklarından biri arızalansa bile cihaz çalışmaya devam eder. Power supply, port veya diğer yapılandırılabilir olaylarda hata oluştuğunda ALM göstergesi yanar ve röle üzerinden alarm çıkışı verilir, bu da sahada hızlı troubleshooting sağlar. Donanım fanless yapıdadır, düşük güç tüketir, geniş voltaj ve geniş sıcaklık aralığında çalışır ve zorlu EMC gereksinimlerine uygun olarak test edilmiştir. Fabrika otomasyonu, proses otomasyonu, smart grid, raylı sistemler, akıllı şehir uygulamaları, güvenli şehir çözümleri, yenilenebilir enerji, akıllı üretim, askeri projeler ve diğer endüstriyel alanlarda yaygın şekilde kullanılabilir.
| Model | Açıklama |
|---|---|
| IES6100PN-8T-2LV | PROFINET 8*10/100Base-T(X) (RJ45), dual power supply: 12-48VDC, wall mounting, -40~75℃ operating temperature |
Standard & Protocol
IEEE 802.3 for 10Base-T
IEEE 802.3u for 100Base-TX
IEC 61158 and IEC 61784 for PROFINET
IEEE 802.3x for Flow Control
IEEE 802.1D for Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
IEEE 802.1s for Multiple Spanning Tree Protocol
IEC 62439-2 for MRP
IEEE 802.1Q for VLAN
IEEE 802.1p for CoS
IEEE 802.1AB for LLDP
IEEE 802.3ad for LACP
Industrial Ethernet
PROFINET V2.4
Management
SNMP v1/v2c/v3 Centralized Management of Equipment, RMON, DHCP Client and Server, Port Mirroring, QoS, LLDP, File Management, Log Management, Syslog Server, Port Statistics
Security
Classification of User Permissions, Port Alarm, Temperature Alarm, Voltage Alarm, MRP Alarm, Neighbor Alarm, Network Load Alarm, Error Frame Alarm, Discarded Frame Alarm, E-mail Alarm, SNMP Trap Alarm, Relay Alarm, SSHD Configuration, Telnet Configuration, HTTP Configuration, HTTPS Configuration, Loop Detection
Switch Function
802.1Q VLAN, Port Static/Dynamic Aggregation, Bandwidth Management, Flow Control, Port Rate Limit, Port Isolation
Unicast / Multicast
Static Multicast, IGMP-Snooping
Redundancy Technology
Ring, MRP(Master/Client), STP/RSTP/MSTP
Time Management
NTP server and client
Troubleshooting
Ping, Traceroute, Cable Diagnosis
Interface
100M copper port: 10/100Base-T(X) Self-Adaption or Forced Mode, RJ45, Automatic Flow Control, Full/Half Duplex Mode, MDI/ MDI-X Autotunning
Relay interface: support 1 relay alarm information output, adopt 7-pin 5mm pitch terminal blocks (2-pin relay), current load capacity is 1A@30VDC or 0.3A@125VAC
Indicator
Running Indicator, Alarm Indicator, Power Supply Indicator, Interface Indicator
Switch Property
Transmission mode: store and forward
MAC address: 8K
Buffer: 2Mbit
Backplane bandwidth: 1.6G
Switch time delay: <10μs
Power Supply
12~48VDC dual power supply redundancy, 7-pin 5mm pitch terminal blocks, the power supply occupies 4 pins
Power Consumption
No-load: 2.2W@24VDC Full-load: 5.0W@24VDC
Working Environment
Operating temperature: -40~75℃
Storage temperature: -40~85℃
Relative humidity: 5%～95% (no condensation)
Physical Characteristic
Housing: IP40 protection, metal
Installation: DIN-Rail mounting
Dimension (W x H x D): 53mm×138mm×110mm
Industrial Standard
IEC 61000-4-2 (ESD, electrostatic discharge), Level 3
Air discharge: ±8kV
Contact discharge: ±6kV
IEC 61000-4-4 (EFT, electrical fast transient pulses), Level 3
Power supply: ±2kV
Signal: ±1kV
IEC 61000-4-5 (Surge), Level 3
Power supply: common mode±2kV, differential mode±1kV
Signal: common mode ±2kV
Shock: IEC 60068-2-27
Free fall: IEC 60068-2-32
Vibration: IEC 60068-2-6
Authentication
CE, FCC, RoHS
