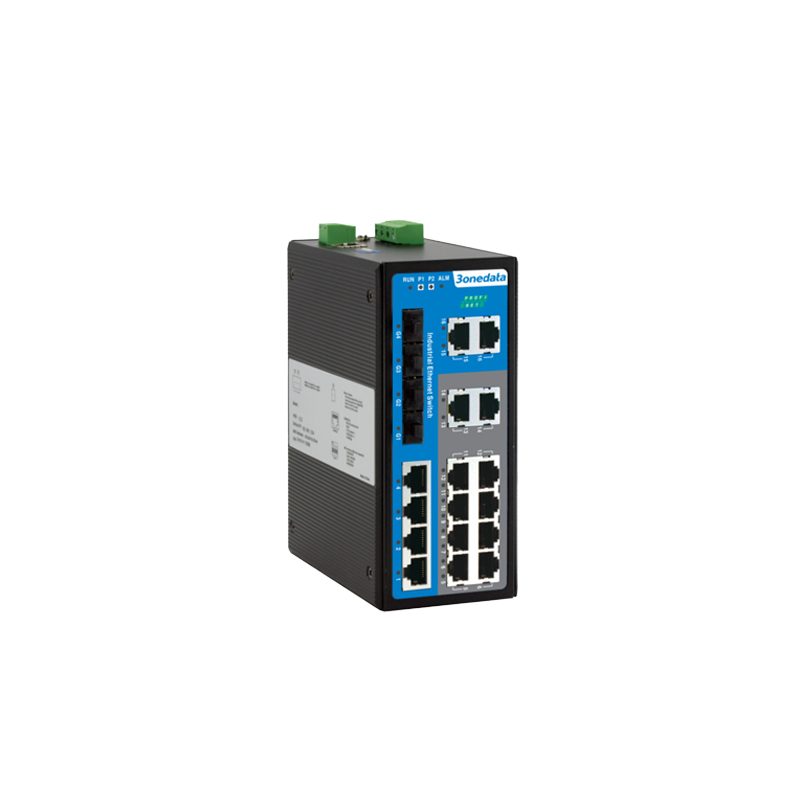

IES6200-PN-16T4GS-2P48
16*10/100Base-T(X) (RJ45) + 4*1000M Base-X SFP slot, dual power supply: 12-48VDC
IES6200-PN-16T4GS-2P48
20 Port Gigabit Layer 2 Managed PROFINET Endüstriyel Ethernet Switch
- 4 x Gigabit fiber port (SFP slot) ve 16 x 100M copper port destekler
- PROFINET RT gerçek zamanlı iletişimi destekler ve CC-B consistency category gereksinimlerini karşılar
- PROFINET MRP network redundancy desteği; ağ güvenilirliğini artırır, yeniden yapılandırma süresi ≤ 200 ms
- SW-Ring patentli teknoloji; single ring, coupling ring, chain, Dual-homing topolojilerini destekler, ağ hatası otomatik toparlanma süresi < 20 ms
- Dual power supply, giriş voltajı 12~48VDC
- -40~75°C geniş çalışma sıcaklık aralığı
IES6200-PN-16T4GS-2P48, 20 port 100M/Gigabit Layer 2 managed PROFINET industrial Ethernet switch’tir. PROFINET RT gerçek zamanlı iletişimi destekler ve CC-B consistency category gereksinimlerini karşılar. Ürün; 100M copper port, Gigabit SFP slot ve diğer arayüz seçeneklerini sunar. DIN-Rail mounting yapısı sayesinde farklı sahalara uyum sağlar.
Network management system; PROFINET, STP/RSTP/MSTP, ERPS, MRP, 802.1Q VLAN, QoS, IGMP Static Multicast, SNMP, LLDP, RMON, DHCP, NTP gibi çok sayıda network protokolünü ve endüstri standardını destekler. Port configuration, access control, network diagnosis, rapid configuration ve online upgrade gibi yönetim fonksiyonlarına sahiptir. CLI, WEB, Telnet, SNMP gibi erişim yöntemlerini destekler. GSD cihaz açıklama dosyası sunar ve STEP 7 veya TIA Portal üzerinden kolay ve tutarlı konfigürasyon yapılmasını sağlar.
Cihazın power supply yapısı iki bağımsız devreden oluşur; güç kaynaklarından biri arızalansa bile cihaz çalışmaya devam eder. DIP switch, factory setting recovery fonksiyonunu destekler. Power supply, port veya diğer yapılandırılabilir olaylarda alarm oluştuğunda ALM göstergesi yanar ve röleye bağlı alarm cihazı uyarı verir, bu da sahada hızlı troubleshooting sağlar. Donanım fanless yapıdadır, düşük güç tüketir, geniş sıcaklık ve geniş voltaj aralığını destekler ve zorlu EMC gereksinimlerine uygun olduğunu gösteren kapsamlı endüstriyel testlerden geçmiştir. Akıllı şehir uygulamaları, raylı sistemler, güvenli şehir çözümleri, yenilenebilir enerji sistemleri, akıllı üretim ve diğer endüstriyel sahalarda yaygın şekilde kullanılabilir.
| Model | Açıklama |
|---|---|
| IES6200-PN-16T4GS-2P48 | PROFINET 16*10/100Base-T(X) (RJ45) + 4*1000M Base-X SFP slot, dual power supply: 12-48VDC, wall mounting, -40~75℃ operating temperature |
Standard & Protocol
IEEE 802.3 for 10Base-T
IEEE 802.3u for 100Base-TX
IEEE 802.3z for 1000Base-X
IEC 61158 and IEC 61784 for PROFINET
IEEE 802.3x for Flow Control
IEEE 802.1D for Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
IEEE 802.1s for Multiple Spanning Tree Protocol
IEC 62439-2 for MRP
IEEE 802.1Q for VLAN
IEEE 802.1p for CoS
IEEE 802.1X for 802.1X Authentication
IEEE 802.1AB for LLDP
Industrial Ethernet
PROFINET V2.4
Management
SNMP v1/v2c/v3 Centralized Management of Equipment, Port Mirroring, QoS, DHCP Server, File Management, Port Statistics, LLDP, Log Management, Syslog Server
Security
User privilege classification, power alarm, port alarm, temperature alarm, MRP alarm, network load alarm, error neighbor alarm, error frame alarm, dropped frame alarm, relay alarm, mail alarm, SNMP Trap alarm, 802.1X, DHCP Snooping, and loop detection.
Switch Function
802.1Q VLAN, Static Port Aggregation, Bandwidth Management, Flow Control
Unicast / Multicast
Static Multicast, IGMP-Snooping
Redundancy Technology
SW-Ring, MRP(Master/Client), STP/RSTP/MSTP, ERPS
Troubleshooting
Ping, Traceroute
Time Management
NTP server and client
Interface
Copper port: 10/100Base-T(X), RJ45, Automatic Flow Control, Full/half Duplex Mode, MDI/MDI-X Autotunning
SFP interface: Gigabit SFP slot
Console port: CLI command line management port(RS-232), RJ45
Alarm port: 2-pin 7.62mm pitch terminal blocks, support 1 relay alarm output, current load capability is 5A@30VDC or 10A@125VAC
Indicator
Running Indicator, Port Indicator, Power Supply Indicator, Alarm Indicator
Switch Property
Transmission mode: store and forward
MAC address: 8K
Buffer: 3Mbit
Backplane bandwidth: 12.8G
Switch time delay: <10μs
Power Supply
12~48VDC, 4-pin 7.62mm pitch terminal blocks
Dual power supply redundancy, non-polarity and anti-reverse connection
Support 4A overcurrent protection
Power Consumption
No-load: 5.28W@24VDC
Full-load: 11.06W@24VDC
Working Environment
Operating temperature: -40~75℃
Storage temperature:-40~85℃
Relative humidity: 5%～95% (no condensation)
Physical Characteristic
Housing: IP40 protection, metal
Installation: DIN-Rail mounting
Dimension (W x H x D): 70mm×160mm×130mm
Weight: ≤ 1.1kg
Industrial Standard
IEC 61000-4-2 (ESD, electronic static discharge), Level 4
Air discharge:± 15kV
Contact discharge: ±8kV
IEC 61000-4-4 (EFT, electrical fast transient), Level 4
Power supply: ±4kV
Ethernet port: ±2kV
Relay: ±4kV
IEC 61000-4-5 (Surge), Level 2
Power supply: common mode±1kV, differential mode±500V
Ethernet port: ±2kV
Relay: common mode ±1kV, differential mode±500V
Shock: IEC 60068-2-27
Free fall: IEC 60068-2-32
Vibration: IEC 60068-2-6
