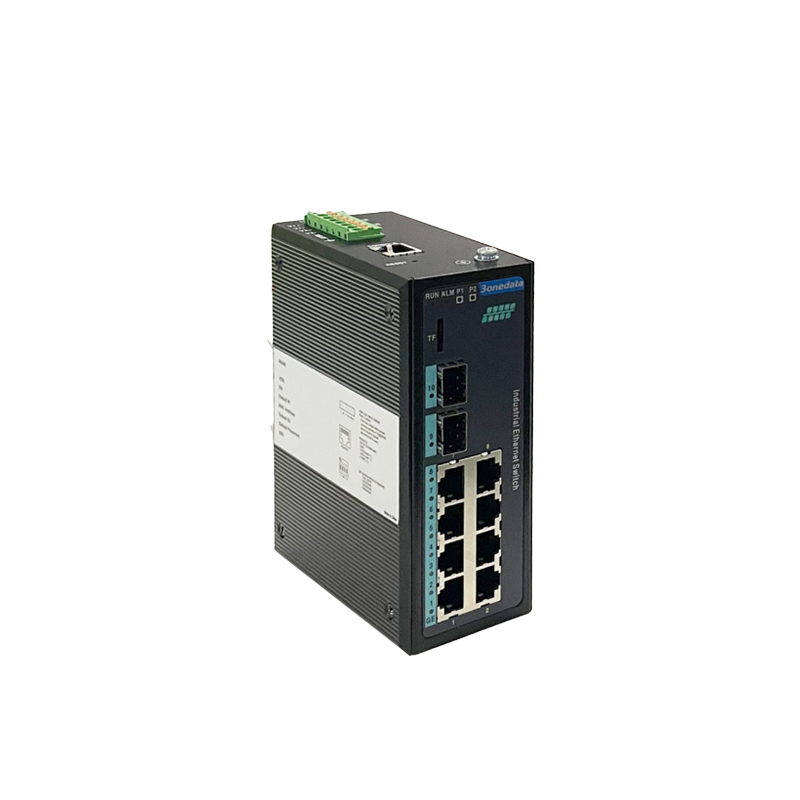

IES6300PN-8GT2HS-2LV
8*10/100/1000Base-T(X) (RJ45) + 2*1000M/2.5G Base-X SFP slot
DIN-Rail veya Duvar Montajı 10-Port Gigabit Layer 2 Managed PROFINET Endüstriyel Ethernet Switch
- 8 x Gigabit copper port ve 2 x Gigabit / 2.5G SFP slot destekler
- PROFINET RT gerçek zamanlı iletişimi destekler ve CC-B consistency category gereksinimlerini karşılar
- PROFINET MRP network redundancy desteği; ağ güvenilirliğini artırır, yeniden yapılandırma süresi ≤ 200 ms
- Ring patentli teknoloji; single ring, coupling ring, chain, Dual-homing topolojilerini destekler, ağ arızası otomatik toparlanma süresi < 20 ms
- Dual power redundancy, giriş voltajı 12~48VDC
- -40~75°C geniş çalışma sıcaklık aralığı
- IP40 koruma seviyesi
IES6300PN-8GT2HS-2LV, 10 port Gigabit Layer 2 managed PROFINET industrial Ethernet switch’tir. PROFINET RT gerçek zamanlı iletişimi destekler ve CC-B consistency category gereksinimlerini karşılar. Ürün; Gigabit copper port, Gigabit/2.5G SFP slot sunar ve istenirse SFP slotlar copper port olarak da yapılandırılabilir. DIN-Rail mounting yapısı sayesinde farklı uygulama sahalarına uyum sağlar.
Network management system; PROFINET, STP/RSTP/MSTP, MRP, 802.1Q VLAN, QoS, LLDP, RMON, Port Mirroring gibi çok sayıda network protokolünü ve endüstri standardını destekler. Port configuration, port statistics, access control, network diagnosis, rapid configuration ve online upgrade gibi kapsamlı yönetim fonksiyonlarına sahiptir. WEB, SSH, Telnet ve SNMP erişim yöntemlerini destekler. Ayrıca GSD cihaz açıklama dosyası sunar ve STEP 7 veya TIA Portal üzerinden kolay ve tutarlı konfigürasyon ve tanılama yapılmasını sağlar.
Cihaz üzerindeki RESET butonu, yeniden başlatma ve factory defaults geri yükleme işlemlerini destekler. Power supply yapısı iki bağımsız devreden oluşur; bunlardan biri arızalansa bile cihaz çalışmaya devam eder. Power supply, port veya diğer yapılandırılabilir olaylarda hata oluştuğunda ALM göstergesi yanar ve röleye bağlı alarm cihazı uyarı üretir, bu da sahada hızlı troubleshooting imkânı sağlar. Donanım fanless yapıdadır, düşük güç tüketir, geniş sıcaklık ve voltaj aralığında çalışır ve zorlu EMC gereksinimlerine uygun olarak test edilmiştir. Fabrika otomasyonu, proses otomasyonu, smart grid, raylı sistemler, akıllı şehir uygulamaları, güvenli şehir çözümleri, yenilenebilir enerji, akıllı üretim, askeri projeler ve diğer birçok endüstriyel alanda yaygın şekilde kullanılabilir.
| Model | Açıklama |
|---|---|
| IES6300PN-8GT2HS-2LV | PROFINET 8*10/100/1000Base-T(X) (RJ45) + 2*1000M/2.5G Base-X SFP slot, dual power supply: 12-48VDC, DIN-rail mounting, -40~75℃ operating temperature |
Standard & Protocol
IEEE 802.3 for 10Base-T
IEEE 802.3u for 100Base-TX
IEEE 802.3ab for 1000Base-T
IEEE 802.3z for 1000Base-X
IEC 61158 and IEC 61784 for PROFINET
IEEE 802.3x for Flow Control
IEEE 802.1D for Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
IEEE 802.1s for Multiple Spanning Tree Protocol
IEC 62439-2 for MRP
IEEE 802.1Q for VLAN
IEEE 802.1p for CoS
IEEE 802.1AB for LLDP
IEEE 802.3ad for LACP
Industrial Ethernet
PROFINET V2.4
Management
SNMP v1/v2c/v3 Centralized Management of Equipment, RMON, DHCP Client and Server, Port Mirroring, QoS, LLDP, File Management, Log Management, Syslog Server, Port Statistics
Security
Classification of User Permissions, Port Alarm, Temperature Alarm, Voltage Alarm, MRP Alarm, Neighbor Alarm, Network Load Alarm, Error Frame Alarm, Discarded Frame Alarm, E-mail Alarm, SNMP Trap Alarm, Relay Alarm, SSHD Configuration, Telnet Configuration, HTTP Configuration, HTTPS Configuration, Loop Detection
Switch Function
802.1Q VLAN, Port Static/Dynamic Aggregation, Bandwidth Management, Flow Control, Port Rate Limit, Port Isolation
Unicast / Multicast
Static Multicast, IGMP-Snooping
Redundancy Technology
Ring, MRP(Master/Client), STP/RSTP/MSTP
Time Management
NTP server and client
Troubleshooting
Ping, Traceroute, Cable Diagnosis
Interface
Gigabit copper port: 10/100/1000Base-T(X) Self-Adaption or Forced Mode, RJ45, Automatic Flow Control, Full/Half Duplex Mode, MDI/ MDI-X Autotunning
SFP slot: 1000M/2.5G Base-X self-adaption or forced mode, SFP slot, can be configured as copper ports
TF card slot: 1 TF(Micro SD) card slot
Relay interface: Supports 1 relay alarm information output, adopts
7-pin 5.08mm pitch wiring terminals, the relay occupies 2 pins, and the current load capacity is 1A@30VDC or 0.3A@125VAC
Console port: CLI command line management port (RS-232), RJ45
Indicator
Running indicator, Alarm indicator, Power supply indicator, Interface indicator
Switch Property
Transmission mode: store and forward
MAC address: 16K
Cache: 2Mbit
Backplane bandwidth: 20G
Switch time delay: <10μs
Power Supply
Power input 12~48VDC, dual power supply redundancy, support non-polarity
Adopt 7-pin 5.08mm pitch terminal blocks (power supply occupies 4 pins)
Power Consumption
No-load: 3.1W@48VDC
Full-load: 7.8W@48VDC
Working Environment
Operating temperature: -40~75℃
Storage temperature:-40~85℃
Relative humidity: 0%～95% (no condensation)
Physical Characteristic
Housing: IP40 protection, aluminum Shell
Installation: DIN-Rail or wall mounting
Dimension (W x H x D): 53mm×138mm×110mm
Weight: 683g
Industrial Standard
IEC 61000-4-2 (ESD, electrostatic discharge), Level 3
Air discharge: ±8kV
Contact discharge: ±6kV
IEC 61000-4-4 (EFT, electrical fast transient), Level 3
Power supply: ±2kV
Signal: ±1kV
IEC 61000-4-5 (Surge), Level 3
Power supply: common mode ±2kV, differential mode ±1kV
Signal: common mode±2kV, differential mode±1kV
Shock: IEC 60068-2-27
Free fall: IEC 60068-2-32
Vibration: IEC 60068-2-6
Authentication
CE, FCC, RoHS
