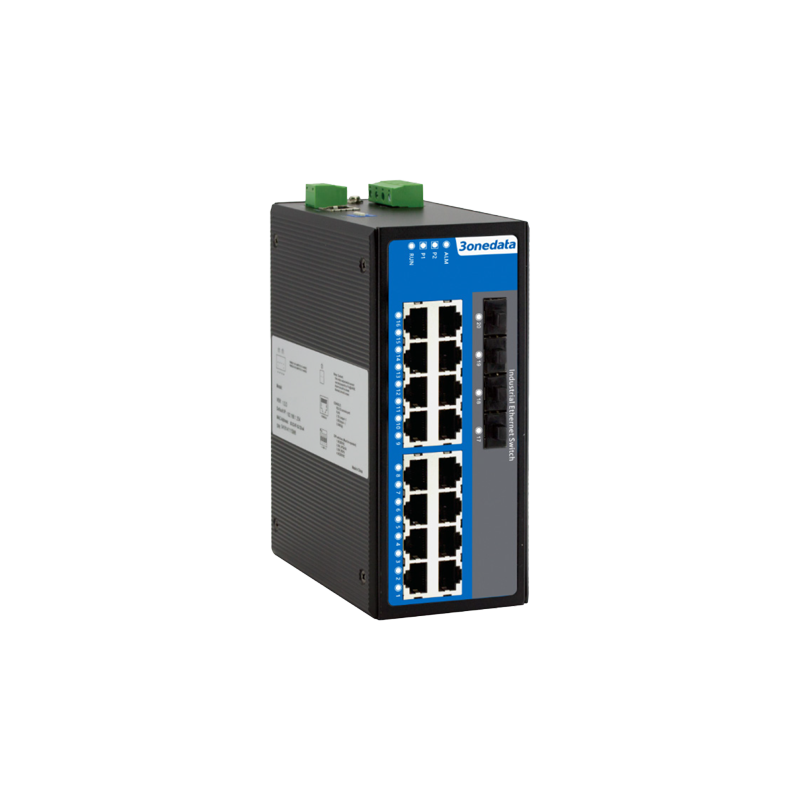

IES6320-16GT-2P48
Layer 2, 16*10/100/1000Base-T(X) RJ45, dual power supply: 12~48VDC
IES6320 Serisi - 16/20 Port Gigabit Layer 2 Managed Endüstriyel Ethernet Switch
- 16 x Gigabit copper port ve 4 x Gigabit SFP slot (opsiyonel)
- SW-Ring patentli teknoloji; single ring, coupling ring, chain, Dual-homing destekler; network failure sonrası otomatik toparlanma süresi < 20 ms
- ERPS ve loop detection desteği ile ağ loop’larını etkili şekilde ortadan kaldırır ve data loop kaynaklı broadcast storm’u önler
- Dual DC power redundancy desteği; giriş voltajı: 12–48 VDC
- -40 ~ 75 °C geniş çalışma sıcaklık aralığı
IES6320 serisi, 16/20 portlu Gigabit Layer 2 managed endüstriyel Ethernet switch modelleridir. Bu ürün, Gigabit SFP slotu ve Gigabit copper port sunar. DIN-Rail montaj yapısını benimser ve büyük ölçekli endüstriyel network uygulama gereksinimlerini karşılar.
Network management sistemi; ARP, ERPS, STP/RSTP/MSTP, 802.1Q VLAN, QoS, IGMP static multicast, LLDP, port trunking, port mirroring vb. birçok network protokolü ve endüstri standardını destekler. Port configuration, port statistics, 802.1X authentication, network diagnosis, rapid configuration, online upgrade vb. kapsamlı management fonksiyonlarını destekler. CLI, WEB, Telnet, SSH, SNMP ve diğer access method’lar desteklenir. Network management sistemi; kullanıcı dostu arayüz tasarımı, kolay ve pratik kullanım özellikleri ile iyi bir kullanıcı deneyimi sunar.
Ürün, dual DC power redundancy destekler. Power input yapısı iki bağımsız power supply devresinden oluşur; böylece devrelerden biri arızalandığında cihaz normal şekilde çalışmaya devam eder. Power supply veya port tarafında link failure oluştuğunda ALARM göstergesi yanar ve alarm üretir; aynı zamanda röleye bağlı alarm cihazı hızlı saha arıza tespiti için alarm sinyali gönderir. Donanım; fansız, düşük power consumption, geniş sıcaklık ve voltaj aralığına sahip olacak şekilde tasarlanmıştır ve zorlu EMC gereksinimlerine sahip endüstriyel ortamlarda kullanılabilmesine yönelik sıkı endüstriyel standart testlerinden geçmiştir.
Akıllı şebeke, raylı sistemler, akıllı şehir, güvenli şehir, yeni enerji, akıllı üretim ve diğer endüstriyel alanlarda yaygın şekilde kullanılabilir.
| Model | Açıklama |
|---|---|
| IES6320-16GT-2P48 | Layer 2, 16*10/100/1000Base-T(X) RJ45, dual power supply: 12~48VDC, DIN-Rail mounting, -40~75℃ operating temperature |
| IES6320-16GT4GS-2P48 | Layer 2, 16*10/100/1000Base-T(X) RJ45 + 4*1000M SFP, dual power supply: 12~48VDC, DIN-Rail mounting, -40~75℃ operating temperature |
Standard & Protocol
IEEE 802.3 for 10Base-T
IEEE 802.3u for 100Base-TX
IEEE 802.3ab for 1000Base-T
IEEE 802.3z for 1000Base-X
IEEE 802.3x for Flow Control
IEEE 802.1D for Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
IEEE 802.1s for Multiple Spanning Tree Protocol
IEEE 802.1Q for VLAN
IEEE802.1p for CoS
IEEE 802.1X for port access control
IEEE 802.1AB for LLDP
Management
SNMP v1/v2c/v3 Centralized Management Devices, RMON, Port Mirroring, QoS, LLDP, DHCP Server, File Management, Log Management, Port Statistics, ARP
Security
User permission rating, ACL, 802.1X authentication, port alarm, power alarm, storm suppression, Telnet configuration, SSH configuration, link flapping protection, loop detection, aggregation protection
Switch Function
802.1Q VLAN, Port Trunking, Bandwidth Management, Flow Control, Port Isolation
Unicast / Multicast
Static Multicast, IGMP-Snooping
Redundancy Technology
Ring, STP/RSTP/MSTP, ERPS
Troubleshooting
Ping, Traceroute, Port Loopback, SFP Digital Diagnosis
Time Management
NTP Client, RTC
Interface
Gigabit copper port: 10/100/1000Base-T(X) self-adaptive RJ45, automatic flow control, support full/half duplex mode, MDI/MDI-X self-adaption
Gigabit SFP: 1000Base-X SFP slot
Console port: CLI command line management port (RS-232), RJ45
Alarm port: 2-pin 7.62mm pitch terminal blocks, supports 1 relay alarm output, and the current load capacity is 1A@24VDC or 0.5A@120VAC
Indicator
Running Indicator, Port Indicator, Power Supply Indicator, Alarm Indicator
Switch Property
Transmission mode: store and forward
MAC address: 16K
Packet buffer size: 12Mbit
Backplane bandwidth: 56G
Switch time delay: <10μs
Power Supply
Input voltage: 12~48VDC
Redundant power supply: support dual power supply redundancy
Connection protection: non-polarity
Access terminal: 4-PIN 7.62mm pitch terminal blocks
Power Consumption
|
Available Models |
No-load(@48VDC) |
Full-load(@48VDC) |
|
IES6320-16GT4GS-2P48 |
11.04W |
14.88W |
|
IES6320-16GT-2P48 |
11.04W |
13.68W |
Working Environment
Operating temperature: -40~75℃
Storage temperature: -40~85℃
Relative humidity: 5%～95% (no condensation)
Physical Characteristic
Housing: IP40 protection, high-strength corrugated metal
Installation: DIN-Rail mounting
Dimension (W x H x D): 70mm×160mm×130mm
Weight: ≤ 1.08kg
Industrial Standard
IEC 61000-4-2 (ESD, electrostatic discharge), Level 3
Air discharge:± 8kV
Contact discharge: ±6kV
IEC 61000-4-4 (EFT, electrical fast transient), Level 3
Power supply: ±2kV
Signal: ±1kV
IEC 61000-4-5 (Surge), Level 3
Power supply: differential mode±1kV, common mode±2kV
Signal: differential mode±1kV, common mode±2kV
Shock: IEC 60068-2-27
Free fall: IEC 60068-2-32
Vibration: IEC 60068-2-6
Authentication
CE, FCC, RoHS
