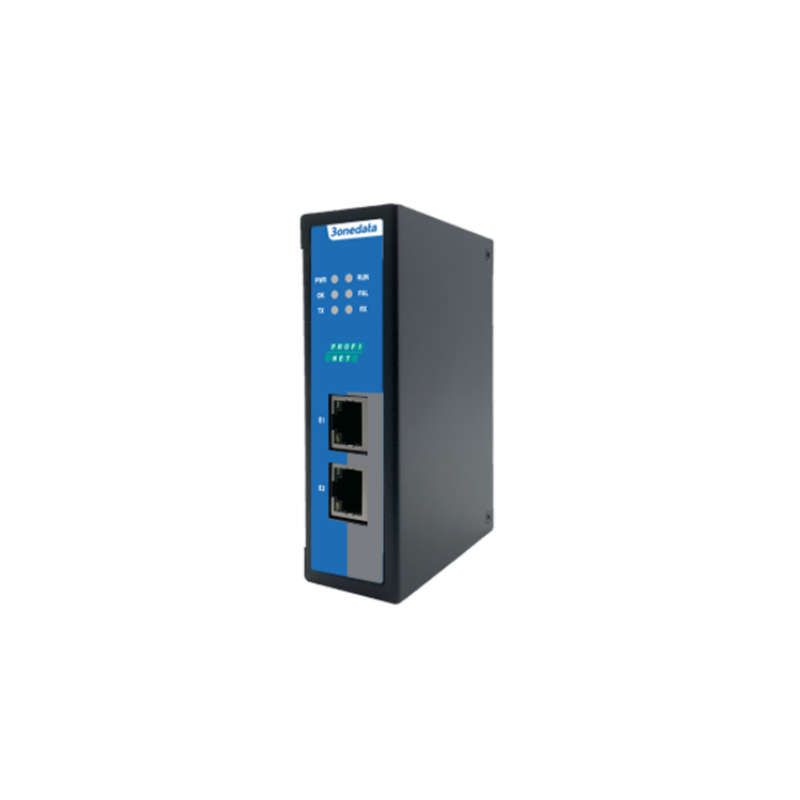

IGW3700-4T-RJ-SS-P(24VDC)
EtherCAT to PROFINET Protokol Gateway
- 2 x 10/100 Mbit/s EtherCAT port (RJ45) ve 2× 10/100 Mbit/s PROFINET port (RJ45) desteği
- EtherCAT to PROFINET protokol dönüşümünü destekler
- Standart PROFINET/IO protokollerini destekler
- 24 VDC güç girişi desteği
- -25 ~ 55 °C geniş çalışma sıcaklık aralığı
IGW3700-4T-RJ-SS-P(24VDC), EtherCAT ağı ile PROFINET ağı arasında veri iletişimini sağlayan, güçlü ve kolay yapılandırılabilir bir protokol gateway’dir. Bu cihaz, PROFINET ağını EtherCAT ağına bağlayabilir ve PROFINET cihazlarının EtherCAT ağına entegrasyonunu mümkün kılar. Frekans konvertörleri, step motorlar, servo sürücüler, ölçüm enstrümanları, PLC, DCS ve FCS gibi PROFINET arayüzünü destekleyen ekipmanlarda kullanılabilir.
PROFINET tarafında, cihaz bir PROFINET IO device olarak çalışır. Bu gateway için sağlanan GSDML dosyası, TIA Portal üzerinden yüklenerek PROFINET ağı yapılandırılabilir. EtherCAT tarafında gateway bir EtherCAT slave olarak, PROFINET tarafında ise bir PROFINET slave olarak görev yapar.
| Model | Açıklama |
|---|---|
| IGW3700-4T-RJ-SS-P(24VDC) | 2*10/100 Mbit/s (RJ45) EtherCAT port + 2*10/100 Mbit/s (RJ45) PROFINET port, single power supply 24 VDC土5%, DIN-rail mounting, -20~55℃ operating temperature |
PROFINET
Standard：Profinet V2, GSDML V2.3, GSDML V2.33
Interface type：10/100 Mbit/s (RJ45)
Number of interfaces：2
Maximum data：1440bytes IN+1440bytes OUT
EtherCAT
Interface type：10/100 Mbit/s (RJ45)
Number of interfaces：2
Maximum data：512bytes IN + 512bytes OUT
Indicator
Indicator power indicator, configuration indicator, PN indicator, EthercCAT indicator
Power
24 VDC土5%
Protection/Isolation
Dual isolation: power<=>Ethernet
Protection: Reverse voltage/short circuit protection
Working Environment
Working temperature: -20~55 ℃
Storage temperature: -40~85 ℃
Relative humidity: 10%~95% (no condensation)
Mechanical Structure
Shell: IP20 protection level, metal Shell
Installation: DIN 35mm rail installation
Dimensions (width x height x depth): 34mm x 110mm x 70mm
Authentication
UL, CE, FCC, RoHS
