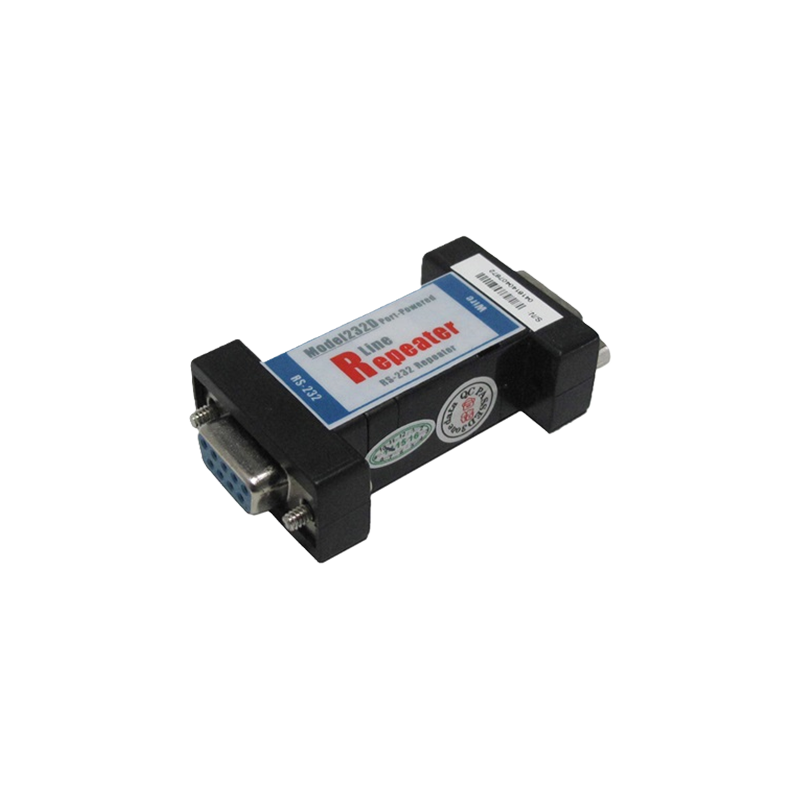

MODEL232D/9
1*RS-232 DB9 female port + 1*RS-232 DB9 male port (extension end), no external power supply
Fotoelektrik İzolasyonlu RS-232 Hat Tekrarlayıcı
- RS-232 sinyalini current sinyaline dönüştürerek haberleşme mesafesini 2 km’ye kadar uzatır
- 2500V fotoelektrik izolasyon desteği
- Benzersiz port-power teknolojisi, harici güç kaynağına gerek yoktur
- Otomatik seri port sinyal hız algılama, gecikmesiz otomatik iletim
- -40~80℃ geniş çalışma sıcaklık aralığı desteği
- Kompakt boyut, tak ve çalıştır
Model 232D/9, fotoelektrik izolasyona sahip, endüstriyel sınıf bir pocket RS-232 hat tekrarlayıcıdır. RS-232 sinyalini akım sinyaline dönüştürerek RS-232 seri portunun haberleşme mesafesini 2 km’ye kadar uzatır. Cihaz, gücünü RS-232 portunun TXD, RTS ve DTR sinyallerinden alır ve harici güç kaynağı gerektirmez. Seri portlar 600W aşırı gerilim koruması ve 15kV elektrostatik koruma ile donatılmıştır; bu sayede cihazın zarar görmesi etkili şekilde önlenir. Diğer mesafe uzatma teknolojileriyle karşılaştırıldığında, uzun mesafeli iletim, kararlı performans, güçlü parazit önleme kabiliyeti ve fotoelektrik izolasyon özelliği sayesinde RS-232 mesafe uzatma için en iyi çözümlerden biridir.
Model 232D/9’un tasarımı endüstriyel standartların gereksinimlerine uygundur. Elektrik güç sistemleri, endüstriyel otomasyon kontrolü, RS-232 uzaktan kontrol sistemleri ve SPC switch şarj terminalleri gibi uygulama alanlarında yaygın olarak kullanılabilir.
| Model | Açıklama |
|---|---|
| MODEL232D/9 | 1*RS-232 DB9 female port + 1*RS-232 DB9 male port (extension end), no external power supply, -40~80℃ operating temperature |
Serial Port
Standard: EIA RS-232C
RS-232 signal (7-wire): RXD、TXD、RTS、CTS、DTR、DSR、GND, 5-wire (RXD, TXD, RTS, CTS, GND) and 3-wire (RXD, TXD, GND) could be customized
Interface type: RS-232 serial port adopts DB9 Female (DB9 Male is customizable). Extension cord end (Wire) is DB9 Male.
Baud rate: 300～115200bps, detect serial port signal rate automatically
Transmission distance: 2km (9600bps)
Interface protection: 600W surge protection, 15kV electrostatic protection
Photoelectric isolation: 2500V
Power Requirement
Need no external power supply；
Obtain power from TXD, RTS, DTR signals of RS-232 serial port
Power Consumption
Static power consumption: ≤10mA
Dynamic power consumption: ≤40mA
Environmental Limit
Operating temperature: -40~80℃
Storage temperature: -40~85℃
Relative humidity: 5%～95%(no condensation)
Physical Characteristic
Housing: plastic
Dimension (W x H x D): 72mm×33mm×16.5mm
Weight: 30g
Certification
CE, FCC, RoHS
