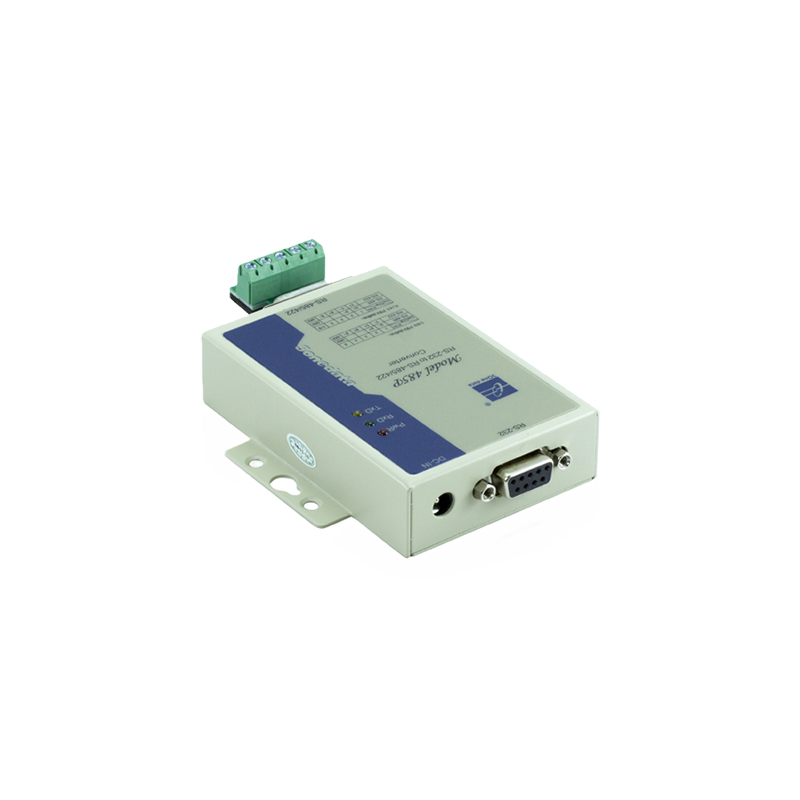

MODEL485P
1*RS-232 + 1*RS-485/422, single power supply 9 VDC
RS-232 Serial Port to RS-485 / RS-422 Seri Port Çeviri
- 1 x RS-232 serial port ile 1 x RS-485/422 serial port arasında çift yönlü (bidirectional) data conversion desteği
- Benzersiz serial port self-adaption technology sayesinde switch ayarı yapmadan RS-485 / RS-422 serial port otomatik algılama
- RS-485/422 port, bağımsız harici güç kaynağı kullanır ve 2500V photoelectric isolation protection sağlar
- Pre-emphasis teknolojisi sayesinde RS-485 haberleşme mesafesi 115200bps hızda 1800 metreye kadar ulaşır
- Serial port üzerinde 1500W surge protection ve 15kV electrostatic protection desteği
- RS-485/422 port, farklı bağlantı seçenekleri sunar: RJ45, DB9M ve 5-pin terminal block
MODEL485P, RS-232 ile RS-485/422 arasında çift yönlü veri dönüşümü sağlayan bir arayüz dönüştürücüdür. Cihaz üzerinde 1 adet RS-232 seri port ve 1 adet RS-485/422 seri port bulunur. RS-485/422 portu, switch ayarı gerektirmeden bağlantı tipini otomatik olarak algılayan seri port otomatik uyum (self-adaption) teknolojisini destekler. Bu sayede kurulum son derece kolaydır. Seri portlar; 1500W aşırı gerilim koruması, 15kV elektrostatik koruma ve 2500V optik izolasyon ile donatılmıştır. Bu korumalar, ani gerilim yükselmeleri ve yıldırım kaynaklı hasarların önüne geçilmesine yardımcı olur. Cihaz, duvara monte edilebilir yapısı sayesinde farklı kullanım alanlarına kolayca uyum sağlar. Donanımı fansız, düşük güç tüketimli, geniş sıcaklık aralığında ve geniş voltaj desteğiyle çalışacak şekilde tasarlanmıştır.
| Model | Açıklama |
|---|---|
| MODEL485P | 1*RS-232 + 1*RS-485/422, single power supply 9 VDC, wall mounting, -20~75℃ operating temperature |
Serial Port
Standard: EIA RS-232C, RS-485, RS-422
Serial port quantity: 1 RS-232 serial port, 1 RS-485/422 serial port
RS-232 signal: TXD, RXD, GND
RS-485 signal: 485+, 485-, GND
RS-422 signal: T+, T-, R+, R-, GND
Baud rate: 110bps~115200bps
Data bit: 8bit
Stop bit: 1bit, 1.5bit, 2bit
Check bit: None, Odd, Even, Mask, Space
Interface type:
RS-232 serial port, adopts DB9, Female
RS-485/422 serial port, adopt 5-pin 5.08mm pitch terminal blocks, DB9 Male or RJ45
Transmission distance: RS-232 serial port, 15m;
RS-485/422 serial port, 1800m (115200bps)
Direction control: RS-485 adopts automatic data flow control technology which can detect and control data transmission direction automatically
Load capacity: RS-485 supports 32-point polling environment (128-point could be customized)
Interface protection: 1500W surge protection, 15kV electrostatic protection
Photoelectric isolation: 2500V
LED Indicator
Power supply indicator, serial port data sending/receiving indicator
Power Requirement
9VDC, DC round head
RS-232 port obtains power from the TXD, RTS, DTR signal of RS-232
Power Consumption
Static power consumption: ≤70mA
Dynamic power consumption (mean): ≤200mA
Environmental Limit
Operating temperature: -20~75℃
Storage temperature: -25~85℃
Relative humidity: 5%～95%(no condensation)
Physical Characteristic
Housing: metal, IP30 protection
Installation: wall Mounting
Dimension (W x H x D): 62.4mm×22mm×93mm
Weight: 200g
Certification
CE, FCC, RoHS
