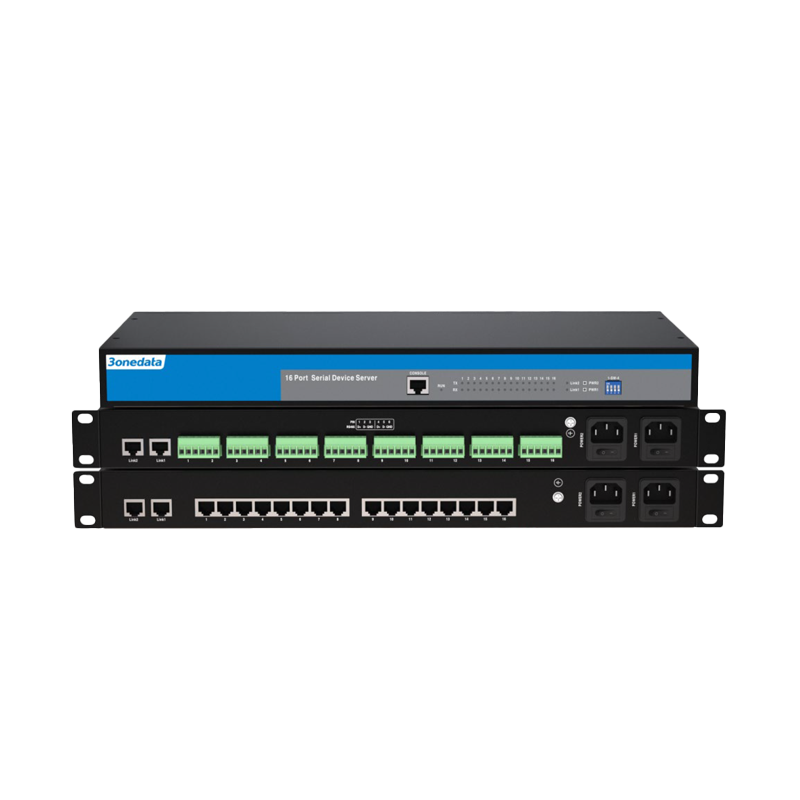

NP3116T-16D(3IN1)-RJ-2P(85-265VAC)
16*RS-232/485/422 + 2*10/100Base-T(X) RJ45 (dual IPs and MACs), dual power supply 85~265VAC
1U Rack Montajlı 16 3IN1 veya RS-485 Serial Server
- 16 adet 3IN1 veya RS-485 serial port’un 2 adet 10/100Base-T(X) otomatik uyarlamalı Ethernet arayüzüne dönüştürülmesini destekler
- Farklı network ortamlarının gereksinimlerini karşılamak için redundant mode, switching mode ve dual IP mode gibi network modlarını destekler
- RealCom, TCP Server, TCP Client, UDP Server, UDP Client, UDP Rang ve UDP Multicast gibi birden fazla çalışma modunu destekler
- 85~265VAC aralığında redundant güç girişi desteği
- -40~75℃ geniş çalışma sıcaklık aralığı desteği
NP3116T Serisi, serial cihazlara anında network yeteneği kazandırabilen ve dağınık haldeki serial cihazlar ile host sistemleri ağ üzerinden merkezi olarak yönetebilen serial device server ürünleridir. Bu seri, 2 farklı model içerir ve 100M copper port ile 3IN1 ve RS-485 serial port seçenekleri sunar. Farklı uygulama alanlarının gereksinimlerini karşılamak için 1U rack tipi montaj yapısına sahiptir.
Serial server, TCP, UDP, TELNET, ARP, ICMP, HTTP, HTTPS, SNMP, SSH, SMTP, SNTP, DNS, BOOTP ve DHCP gibi birçok network protokolünü destekler. Ayrıca Access Control, Rapid Configuration, Online Upgrading gibi kapsamlı yönetim fonksiyonlarına sahiptir. Her bir serial port, 4 adet TCP veya UDP oturum bağlantısını destekler ve RealCom, TCP Server, TCP Client, UDP Server, UDP Client, UDP Rang, UDP Multicast gibi çalışma modlarını; ayrıca TELNET, WEB ve SSHD erişim modlarını destekler.
Windows tabanlı sağlanan yönetim ve konfigürasyon aracı, kullanıcıya cihazın yönetimi ve yapılandırılması konusunda rehberlik eder; basit ayarlarla serial cihazların hızlı bir şekilde network’e entegre edilmesini sağlar. Kullanıcı dostu network yönetim arayüzü tasarımı, kolay ve verimli bir kullanım deneyimi sunar.
Cihazın fabrika ayarlarına dönmesi DIP switch aracılığıyla gerçekleştirilebilir. Donanım yapısı fansız, düşük güç tüketimli, geniş sıcaklık ve voltaj aralığına uygun şekilde tasarlanmıştır ve zorlu EMC gereksinimlerine sahip endüstriyel ortamlara uyum sağlayabilmek için kapsamlı endüstriyel standart testlerinden geçmiştir.
Kullanım alanları: gümrük kontrol sistemleri, akıllı akaryakıt istasyonları, veri merkezleri ve endüstriyel otomasyon uygulamaları.
| Model | Açıklama |
|---|---|
| NP3116T-16D(3IN1)-RJ-2P(85-265VAC) | 16*RS-232/485/422 + 2*10/100Base-T(X) RJ45 (dual IPs and MACs), dual power supply 85~265VAC, rack mounting, -40~75℃ operating temperature |
| NP3116T-16DI(RS-485)-TB-2P(85-265VAC) | 16*RS-485 + 2*10/100Base-T(X) RJ45 (dual IPs and MACs), dual power supply 85~265VAC, rack mounting, -40~75℃ operating temperature |
Ethernet
Standard: 10Base-T, 100Base-TX
Protocol: TCP, UDP, ARP, HTTP, HTTPS, TELNET, ICMP, SMTP, SNTP, DHCP, DNS
Rate: 10/100M Automatic Flow Control, MDI/MDI-X Autotunning
Interface form: RJ45
Quantity of interfaces: double network port
Duplex mode: full/half duplex mode self-adaption
Working mode: Each serial port can simultaneously establish up to 4 TCP/UDP session connections. Support multiple operating modes like RealCom, TCP Server, TCP Client, UDP Server, UDP Client, UDP Rang and UDP Multicast
Serial Port
Standard: EIA RS-232C, RS-485, RS-422
Quantity of serial ports: 16 3IN1 or RS-485
3IN1 signal: DSR, RTS/R-, GND, TXD/R+, RXD, DCD/T-/D-, CTS, DTR/T+/D+ RS-485 signal: D+, D-, GND
Baud rate: 110bps-15200bps (customizable110bps-921600bps)
Data bit: 5bit, 6bit, 7bit, 8bit
Parity bit: None, Even, Odd, Space, Mark
Stop bit: 1bit, 1.5bit, 2bit
Interface form: 3IN1 serial port adopts RJ45; RS-485 serial port adopts 6-pin 5.08mm pitch terminal blocks (each serial port occupies 3 pins)
Flow control: RTS/CTS, DTR/DSR, XON/XOFF
Direction control: RS-485 direction adopts Automatic Data Direction Control (ADDC)
Load capacity: RS-485 supports 32 points polling (customizable 256 points)
Transmission distance: RS-232, 15m; RS-485/422, 1200m
Pull up/down resistance for RS-485: 4.7kΩ
Console Port
CLI command line management port (RS-232), RJ45
Configuration Method
WEB configuration management, TELNET configuration, Windows configuration tool, SSHD configuration
Management
Free ARP, system log, SNMP, serial port status statistics, system network status
Routing/Switching
Static routing, single IP mode (dual port redundancy, switching mode), dual IP mode
Security
User right classification, IP address filtering, MAC address filtering, SNMP/ Mail /System Log alarm, HTTP/HTTPS/SSHD/TELNET access control
Troubleshooting
Ping, Traceroute, packet capture diagnosis
Time Management
Time Zone, NTP Client
Indicator
Power indicator, running indicator, Ethernet port indicator, serial port transmission and receiving data indicator
Power Supply
85~265VAC redundant power input, AC power supply socket with switch
Power Consumption
NP3116T-16D(3IN1)-RJ-2P(85-265VAC)
No-load: 3.1W
Full-load: 5.7W
NP3116T-16DI(RS-485)-TB-2P(85-265VAC)
No-load: 3.2W
Full-load: 4.1W
Working Environment
Operating temperature: -40~75℃
Storage temperature:-40~85℃
Relative humidity: 5%～95%(no condensation)
Physical Characteristic
Housing: IP30 protection, metal
Installation: 1U rack mounting
Dimension (W x H x D): 441.6mm×44.6mm×207.9mm (lugs are not included)
Weight: 2.6kg
Industrial Standard
IEC 61000-4-2 (ESD, electrostatic discharge), Level 4
Air discharge:± 15kV
Contact discharge: ±8kV
IEC 61000-4-4 (EFT, electrical fast transient), Level 4
Power supply: ±4kV
Signal: ±2kV
IEC 61000-4-5 (Surge), Level 4
Power supply: common mode±4kV, differential mode±2kV
Signal: common mode ±4kV, differential mode ±2kV
Shock: IEC 60068-2-27
Free fall: IEC 60068-2-32
Vibration: IEC 60068-2-6
Authentication
CE, FCC, RoHS
