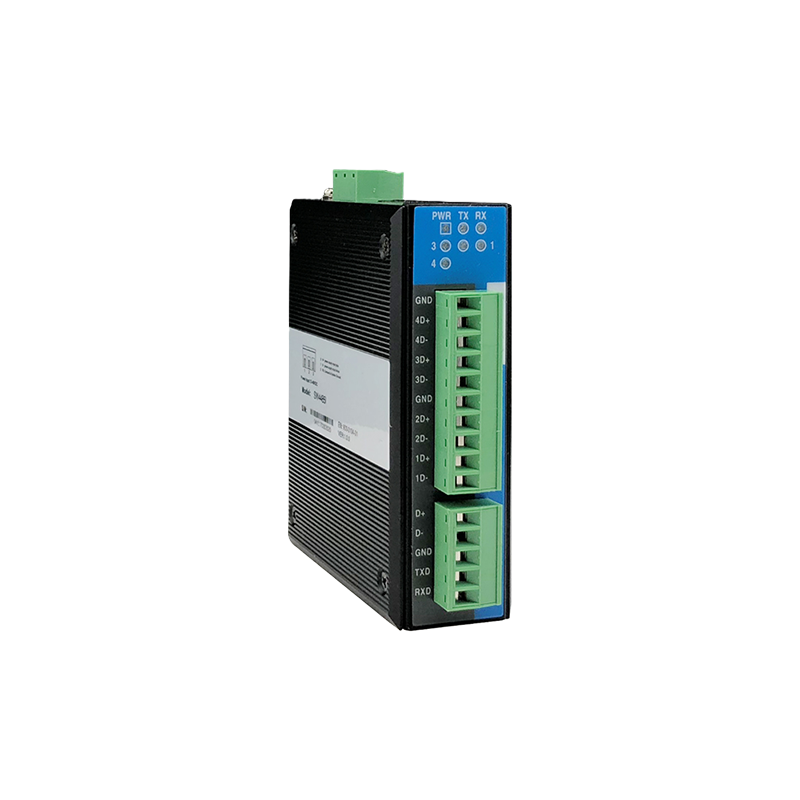

SW4485I
1*RS-232/485 upper computer port + 4*RS-485 lower computer port, single power supply 12~48VDC
İzolasyonlu 4 Port RS-485 HUB
- 1 x RS-232/RS-485 upper computer portu ve 4 x RS-485 lower computer portu desteği
- Her bir RS-485 alt port, 32 adet standart RS-485 cihaz (node) bağlanmasına olanak tanır
- Birden fazla SW4485I cihazı zincirleme (cascading) bağlanabilir; toplamda 256 RS-485 hattına (bus) kadar destekler
- Otomatik baud rate algılama özelliği sayesinde 300bps ~ 115200bps aralığında seri haberleşme hızlarını destekler ve gecikmesiz (zero-delay) veri dönüşümü sağlar
- Seri portlar, 15kV elektrostatik (ESD) koruma ve 2kVAC izolasyon koruması ile donatılmıştır
- RS-485 sinyal ters bağlantısını otomatik olarak algılayan ve uyarı veren güvenlik özelliği
SW4485I, karmaşık elektromanyetik alanlarda büyük ölçekli RS-485 sistem gereksinimlerini karşılamak için tasarlanmış bir RS-485 bus split HUB’dır. 115.2kbps’ye kadar iletim hızını destekler ve çift yönlü şeffaf iletim kullanarak 1 adet RS-485 bus’ını 4 adet RS-485 bus’ına bölebilir veya herhangi bir RS-485 sinyalini, üst bilgisayarın RS-485 bus’ına ya da RS-232’sine şeffaf şekilde iletebilir. Bu ürünün alt bilgisayarına ait her bir RS-485 port, ters bağlantı arıza alarmı ve koruma fonksiyonu ile donatılmıştır; bu sayede mevcut RS-485 ağının güvenilirliği önemli ölçüde artırılmış ve ağ bakım süresi etkili şekilde kısaltılmıştır.
Veri iletişiminin güvenliği ve güvenilirliğini sağlamak amacıyla, bu ürünün tüm RS-485 portları 2kVAC izolasyon gerilimi koruması, seviye-4 elektrostatik koruma ve seviye-2 radyasyon bağışıklığı koruması ile donatılmıştır; bu sayede yıldırım, elektrostatik ve radyasyon kaynaklı girişimler önlenebilir. Güvenli ve güvenilir bir yapı sunar.
SW4485I, ayrıca RS-485 bus yıldız bağlantısını destekler. Kullanıcı, RS-485 bus yapısını kolayca iyileştirebilir ve ağ segmentlerini ayırabilir. SW4485I’nin makul kullanımı, güvenilir bir RS-485 sisteminin kurulmasına olanak tanır. EMC koruması sayesinde zorlu ortamlarda güvenle çalışır. DIN-Ray montaj desteği ve -40℃ ~ 75℃ geniş çalışma sıcaklık aralığı ile farklı uygulama senaryolarına uygundur.
| Model | Açıklama |
|---|---|
| SW4485I | 1*RS-232/485 upper computer port + 4*RS-485 lower computer port, single power supply 12~48VDC, DIN-rail mounting, -40~75℃ operating temperature |
Serial Port
Standard: EIA RS-232C, RS-485
Serial port quantity: upper computer port, 1 RS-232/485 serial port;lower computer port, 4 RS-485 serial ports
RS-232 signal: TXD, RXD, GND,
RS-485 signal: D+, D-, GND
Baud rate: 300bps~115200bps
Data bit: 5bit, 6bit, 7bit, 8bit
Stop bit: 1bit, 1.5bit, 2bit
Check bit: None, Odd, Even, Mask, Space
Interface form: upper computer port (RS-232/485), adopts 5-pin 5.08mm pitch terminal blocks;lower computer port(RS-485), adopts 10-pin 5.08mm pitch terminal blocks
Transmission distance: RS-232 serial port, 15m；RS-485 serial port, 1200m
Direction control: RS-485 adopts automatic data flow control technology, which could detect and control the direction of data flow
Load capacity: RS-485 supports 32-point polling environment
Interface protection: 15kV electrostatic protection, 2kVAC isolation protection
LED Indicator
Power Supply Indicator, serial port data sending/receiving indicator, lower computer serial port indicator
Power Requirement
12~48VDC, 3-pin 7.62mm pitch terminal blocks
Power supply supports non-polarity
Power Consumption
No-load: 0.696W@24VDC
Full-load: 0.696W@24VDC
Environmental Limit
Operating temperature: -40~75℃
Storage temperature: -40~85℃
Relative humidity: 5%～95%(no condensation)
Physical Characteristic
Housing: metal, IP40 protection
Installation: DIN-Rail Mounting
Dimension (W x H x D): 35mm×110mm×95mm
Weight: 384.8g
Industrial Standard
IEC 61000-4-2 (ESD, electrostatic discharge), Level 4
Air discharge: ±15kV
Contact discharge: ±8kV
IEC 61000-4-3 (RS, radiofrequency electromagnetic radiated immunity), Level 2
Test level: 3V/m
Frequency range: 80MHz-1GHz
Shock: IEC 60068-2-27
Free fall: IEC 60068-2-32
Vibration: IEC 60068-2-6
Certification
CE, FCC, RoHS
