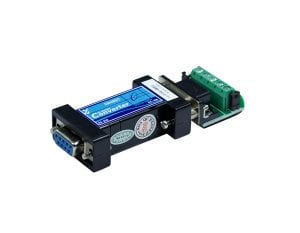

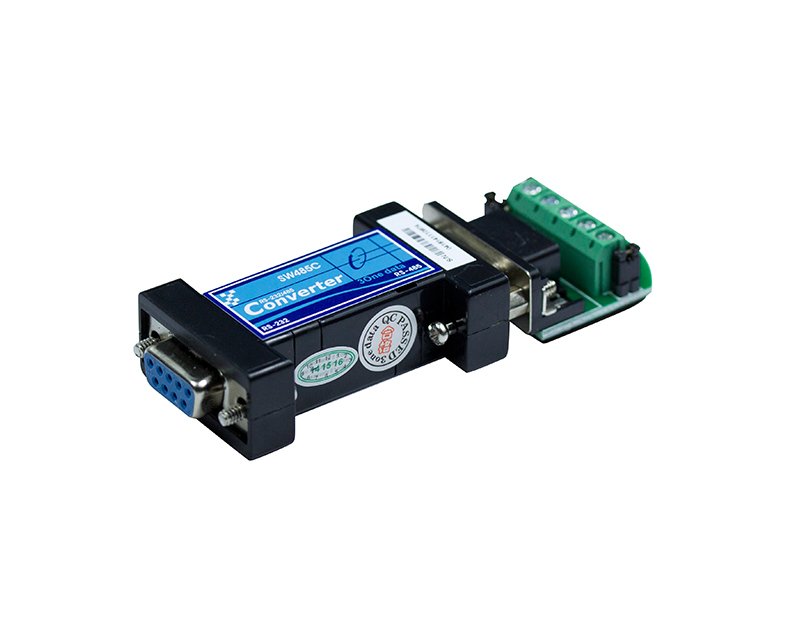

SW485C
Industrial-grade RS-232 to RS-422/485 Converter
RS-232 to RS-422/485 converter, 600W surge protection, 15KV ESD protection
- 1x RS-232 seri port ile 1x RS-422/485 seri port arasında çift yönlü veri aktarımı
- Seri port yüksek hassasiyet ile veri alır
- Port-Powered özelliği (harici besleme gerektirmez)
- Otomatik seri port sinyal seviye algılama, "zero-delay" otomatik veri yönlendirme
- 600W surge ve 15KV elektrostatik koruma
- -40/+80°C çalışma sıcaklık aralığı
SW485C, RS-232 ve RS-422/485 seri portu arasında çift yönlü veri dönüşümü uygulayabilen ve harici güç kaynağına ihtiyaç duymayan, yüksek hassasiyete sahip endüstriyel sınıf bir çeviricidir. Cihazın hasar görmesini önleyebilen 600W surge ve 15KV elektrostatik koruma ile donatılmıştır. RS-232 ve RS-422/485 port içerir.
SW485C'nın RS-232 portu, doğrudan PC'ye bağlanabilen ve TXD, RTS ve DTR sinyal hattı aracılığıyla PC seri portundan güç alabilir ve DB9 bağlantı şekline sahiptir.
| ÜRÜN | AÇIKLAMA |
|---|---|
| SW485A | RS-232 to RS-485 converter, 600W surge protection, 15KV ESD protection |
| SW485C | RS-232 to RS-422/485 converter, 600W surge protection, 15KV ESD protection |
| SW485WA | RS-232 to RS-485 converter, 1500W surge protection, 15KV ESD protection |
| SW485GI | 2-in-1 RS-232 to RS-422/485 converter, RS-485/422 repeater, 3000V isolation, 1500W surge protection, 15KV ESD protection, 9-36VDC |
| Serial Port |
Standard: EIA RS-232C, RS-485, RS-422 Serial port quantity: 1 RS-232 serial port, 1 RS-485/422 serial port (RS-485 and RS-422 can switch via jumper) RS-232 signal: TXD, RXD, GND RS-485 signal: D+, D-, GND RS-422 signal: T+, T-, R+, R-, GND Baud rate: 0~115200bps Interface type: RS-232 serial port, adopts DB9, Female； RS-485/422 serial port, adopt 5-pin 5.08mm pitch terminal blocks Transmission distance: RS-232 serial port, 15m； RS-485/422 serial port, 1200m Direction control: RS-485 adopts automatic data flow control technology which can detect and control data transmission direction automatically Load capacity: RS-485 supports 32-point polling environment (128-point could be customized) Interface protection: 600W surge protection, 15kV electrostatic protection
|
|
Power Requirement
|
No external power supply required Obtain power from TXD, RTS, DTR signals of RS-232 serial port
|
|
Power Consumption |
Static power consumption: ≤10mA Dynamic power consumption(mean): ≤40mA
|
|
Environmental Limit |
Operating temperature: -40~80℃ Storage temperature: -40~85℃ Relative humidity: 5%～95%(no condensation)
|
|
Physical Characteristic |
Housing: plastic Dimension (W x H x D): 90mm×33mm×16.5mm Weight: 30g
|
|
Certification |
CE, FCC, RoHS |
