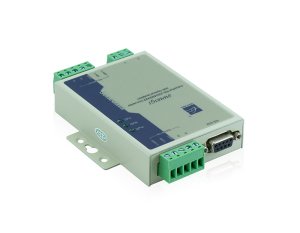

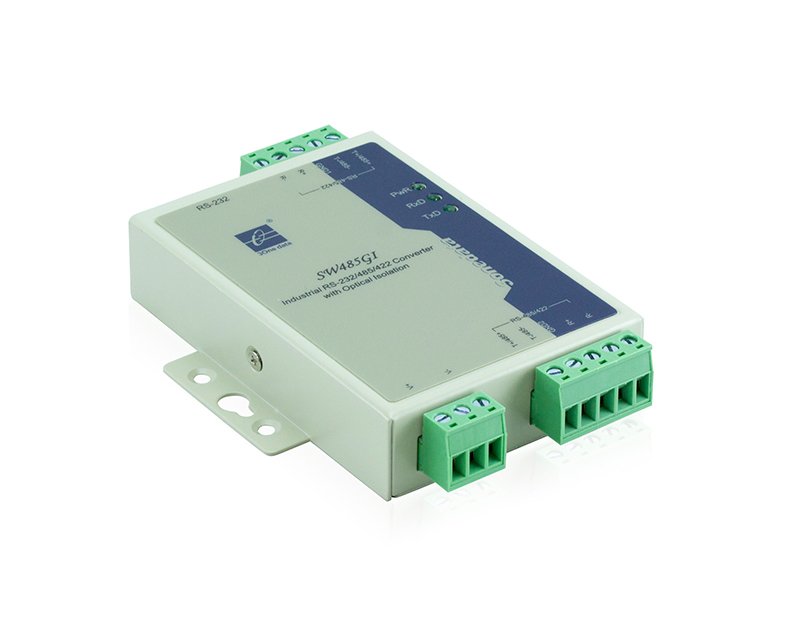

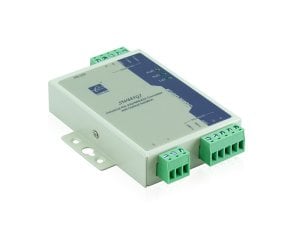

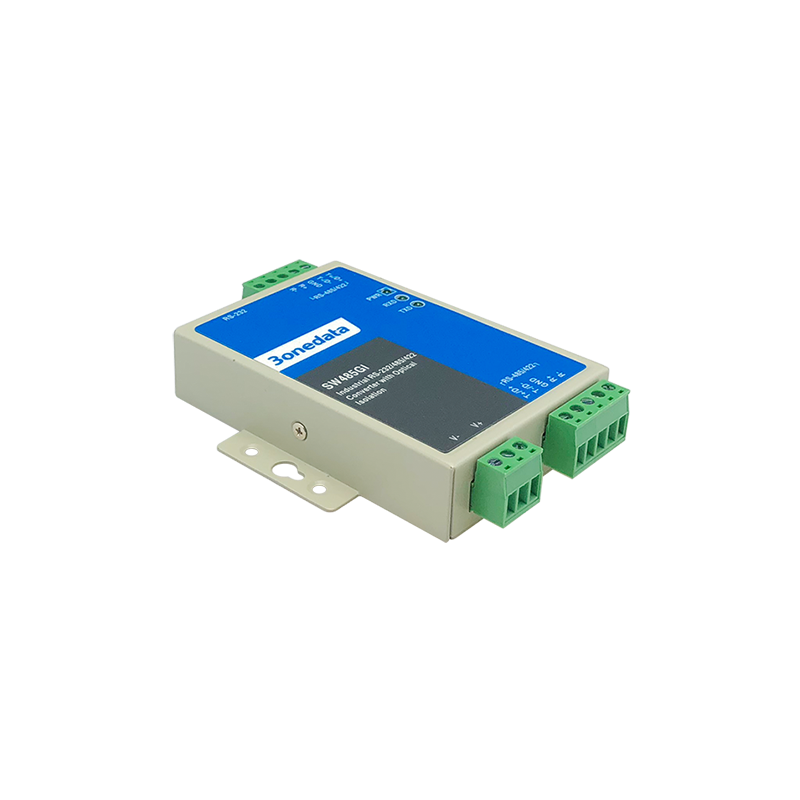

SW485GI
Industrial RS-232/422/485 Converter and Repeater
2-in-1 RS-232 to RS-422/485 converter, RS-422/485 repeater, 3000V isolation, 1500W surge protection, 15KV ESD protection, 9-36VDC
- 1x RS-232 seri port ile 1x RS-422/485 seri port arasında çift yönlü veri dönüşümü
- RS-422/485 tekrarlayıcı fonksiyonu, tekrarlayıcı fonksiyonu çift yönlü veri dönüştürme ile birleştirilebilir
- İletişim mesafesi 3000 mt'ye (9600bps) kadar çıkabilir
- Seri port 1500W surge ve 15KV elektrostatik koruma sağlar
- 12 ~ 36VDC
SW485GI, RS-232 ve RS-422/485 seri portu arasında çift yönlü veri dönüşümü ve tekrarlayıcı özellikli endüstriyel sınıf bir tekrarlayıcı/çevirici üründür. 1 adet RS-232 ve 2 adet RS-422/485 seri port içerir. Seri portlar, cihazın hasar görmesini önleyen 1500W surge, 15KV elektrostatik koruma ve 3KV fotoelektrik izolasyon koruması ile donatılmıştır.
Donanım, fansız tasarım, düşük güç tüketimi, geniş çalışma sıcaklığı özellikleri ve EMC uyumluluğu ile elektrik sistemi, endüstriyel otomasyon kontrolü, ölçüm cihazı gibi uygulamalarda yaygın şekilde kullanılmaktadır.
| ÜRÜN | AÇIKLAMA |
|---|---|
| SW485A | RS-232 to RS-485 converter, 600W surge protection, 15KV ESD protection |
| SW485C | RS-232 to RS-422/485 converter, 600W surge protection, 15KV ESD protection |
| SW485WA | RS-232 to RS-485 converter, 1500W surge protection, 15KV ESD protection |
| SW485GI | 2-in-1 RS-232 to RS-422/485 converter, RS-485/422 repeater, 3000V isolation, 1500W surge protection, 15KV ESD protection, 9-36VDC |
| Serial Port |
Standard: EIA RS-232C, RS-485, RS-422 Serial port quantity: 1 RS-232 serial port, 2 RS-485/422 serial port Conversion mode: RS-232 and RS-485/422 data conversion, RS-485/422 repeater (two modes cannot operate simultaneously) RS-232 signal: TXD, RXD, GND RS-485 signal: D+, D-, GND RS-422 signal: T+, T-, R+, R-, GND Baud rate: 300bps ~115200bps Interface type: RS-232 serial port, adopts DB9, Female RS-485/422 serial port, adopt 5-pin 5.08mm pitch terminal blocks Transmission distance: RS-232 serial port, 15m RS-485/422 serial port, 3000m (9600nps) Direction control: RS-485 adopts automatic data flow control technology which can detect and control data transmission direction automatically Load capacity: RS-485 supports 32-point polling environment (128-point could be customized) Interface protection: 1500W surge protection, 15kV electrostatic protection Photoelectric isolation: 3000V
|
|
LED Indicator |
Power supply indicator, serial port data sending/receiving indicator |
|
Power Requirement
|
12~36VDC, 3-pin 5.08mm pitch terminal blocks
|
|
Power Consumption |
Static power consumption: ≤150mA Dynamic power consumption: ≤350mA
|
|
Environmental Limit |
Operating temperature: -10~75℃ Storage temperature: -40~75℃ Relative humidity: 5%～95%(no condensation)
|
|
Physical Characteristic |
Housing: metal, IP30 protection Installation: wall mounting Dimension (W x H x D): 69mm×22mm×100mm Weight: 170g
|
|
Certification |
CE, FCC, RoHS |
