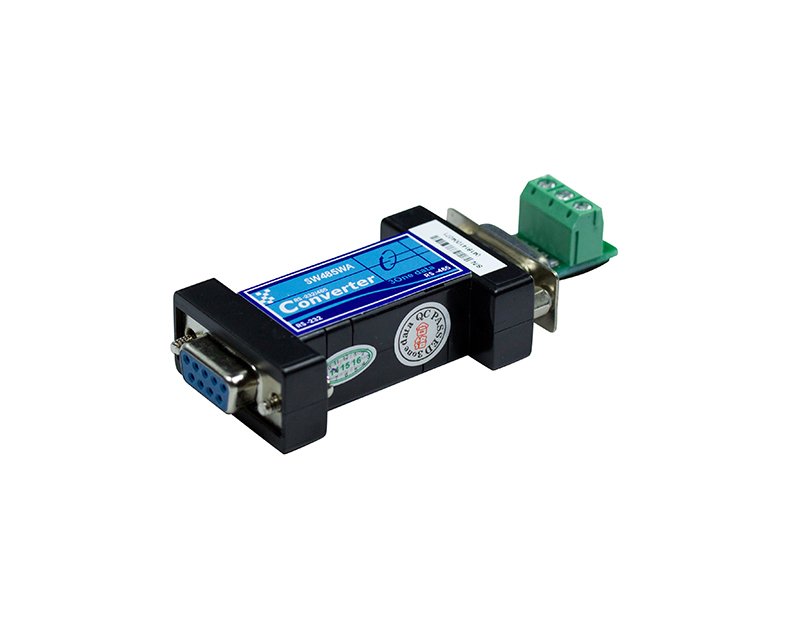

SW485WA
Port-powered RS-232 to RS-485 Converter
RS-232 to RS-485 converter, 1500V photoelectric isolation, 600W surge protection, 15KV ESD protection
- 1x RS-232 seri port ile 1x RS-485 seri port arasında çift yönlü veri aktarımı
- Port-Powered özelliği (harici besleme gerektirmez)
- 1500V fotoelektrik izolasyon, 600W surge ve 15KV elektrostatik koruma
- -40/+80°C çalışma sıcaklık aralığı
SW485WA, RS-232 ve RS-485 seri portu arasında çift yönlü veri dönüşümü uygulayabilen ve harici güç kaynağına ihtiyaç duymayan, yüksek hassasiyete sahip endüstriyel sınıf bir çeviricidir. Cihazın hasar görmesini önleyebilen 1500V fotoelektrik izolasyona ilave olarak 600W surge ve 15KV elektrostatik koruma ile donatılmıştır. RS-232 ve RS-485 port içerir.
SW485A'nın RS-232 portu, doğrudan PC'ye bağlanabilen ve TXD, RTS ve DTR sinyal hattı aracılığıyla PC seri portundan güç alabilir ve DB9 bağlantı şekline sahiptir.
| ÜRÜN | AÇIKLAMA |
|---|---|
| SW485A | RS-232 to RS-485 converter, 600W surge protection, 15KV ESD protection |
| SW485C | RS-232 to RS-422/485 converter, 600W surge protection, 15KV ESD protection |
| SW485WA | RS-232 to RS-485 converter, 1500W surge protection, 15KV ESD protection |
| SW485GI | 2-in-1 RS-232 to RS-422/485 converter, RS-485/422 repeater, 3000V isolation, 1500W surge protection, 15KV ESD protection, 9-36VDC |
| Serial Port |
Standard: EIA RS-232C, RS-485 Serial port quantity: 1 RS-232 serial port, 1 RS-485 serial port RS-232 signal: TXD, RXD, GND RS-485 signal: D+, D-, GND Interface type: RS-232 serial port, adopts DB9, Female RS-485 serial port, adopt 3-pin terminal blocks Transmission distance: RS-232 serial port, 15m RS-485 serial port, 1200m Direction control: RS-485 adopts automatic data flow control technology which can detect and control data transmission direction automatically Load capacity: RS-485 supports 128-point polling environment Interface protection: 600W surge protection, 15kV electrostatic protection Photoelectric isolation: 1500V
|
|
Power Requirement
|
No external power supply required Device obtains power from TXD, RTS, DTR signals of RS-232 serial port
|
|
Power Consumption |
Static power consumption: ≤20mA Dynamic power consumption(mean): ≤50mA
|
|
Environmental Limit |
Operating temperature: -40~80℃ Storage temperature: -40~85℃ Relative humidity: 5%～95%(no condensation)
|
|
Physical Characteristic |
Housing: plastic Dimension (W x H x D): 82mm×33mm×16.5mm Weight: 50g
|
|
Certification |
CE, FCC, RoHS |
